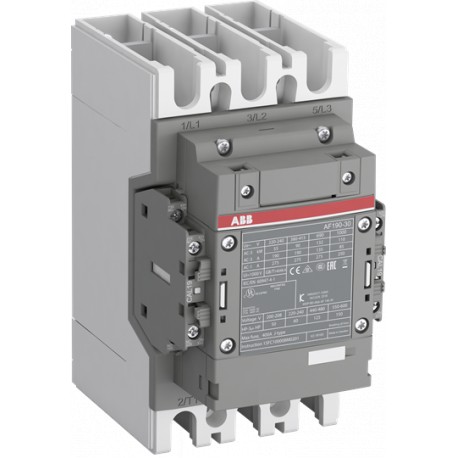

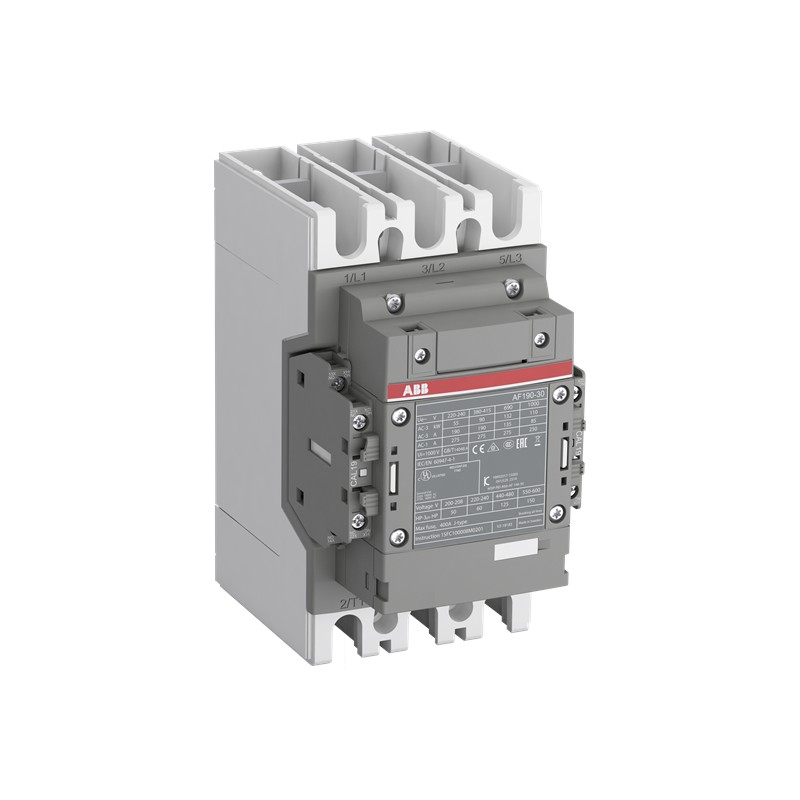

AF190-30-22-13 1SFL487002R1322 ABB AF190-30-22-13 contattore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

AF190-30-22-13 1SFL487002R1322 ABB AF190-30-22-13 contattore

1SFL487002R1322

ABB

AF190-30-22-13 contattore

Maggiori dettagli


apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.

Contattori e relè di sovraccarico > AF contactors 100A to 370A

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $614.66
Prezzo unitario: $614.66

Quantità Prezzo
1+$614.66
2+$614.66
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


3-fase di Contattore adatto per varie applicazioni come Motore di avviamento, di Isolamento, di By-pass e la Distribuzione di applicazioni fino ad un max di 1000 V. Operato con ampia gamma di tensione di controllo 100-250 V, 50/60 Hz DC

Ordinazione

  • EAN:
    7320500480489
  • Quantità Di Ordine Minimo:
    1 pezzo
  • Numero Di Tariffa Doganale:
    85364900

Dimensioni

  • Netto Del Prodotto Larghezza:
    105.0mm
  • Netto Del Prodotto Profondità:
    152.0mm
  • Netto Del Prodotto Altezza:
    196.0mm
  • Peso Netto Del Prodotto:
    2.816kg

Contenitore Di Informazioni

  • Pacchetto Di Livello 1 Unità Di:
    1 pezzo
  • Pacchetto Di Livello 1, Larghezza:
    223 mm
  • Pacchetto Di Livello 1 Lunghezza:
    133 mm
  • Pacchetto Di Livello 1 Altezza:
    186 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    3.266 kg
  • Pacchetto di Livello 1 EAN:
    7320500480489

Tecnico

  • Numero di Contatti:
    3
  • Numero di Contatti NC:
    0
  • Numero di Contatti Ausiliari NO:
    2
  • Numero di Contatti Ausiliari NC:
    2
  • Tensione Nominale Di Funzionamento:
    Circuito Principale 1000 V
  • Frequenza nominale (f):
    Circuito Principale 50/60 Hz
  • Convenzionali in aria Libera Corrente Termica (mith):
    acc. a IEC 60947-4-1, Aprire Contattori q = 40 °C 275 Un
  • Corrente di funzionamento nominale AC-1 (Ie):
    (690 V) 55 °C 250 A
    (690 V) 40 °C 275 UN
    (1000 V) 40 °C 250 A
    (1000 V), 55 °C 225 A
    (690 V), 70 °C 200
    (1000 V), 70 °C 185
  • Corrente di funzionamento nominale AC-3 (mie):
    (1000 V), 55 °C 85 A
    (690 V) 55 °C 135 A
    (220 / 230 / 240 V) 55 °C 190
    (415 V) 55 °C 190
    (440 V) 55 °C 190
    (380 / 400 V), 55 °C 190
    (500 V) 55 °C 135 A
  • Potenza nominale di funzionamento AC-3 (Pe):
    (500 V) 90 kW
    (1000 V) 110 kW
    (690 V) 132 kW
    (220 / 230 / 240 V), 55 kW
    (380 / 400 V) 90 kW
    (440 V) 110 kW
    (415 V) 90 kW
  • Potere di interruzione nominale AC-3 acc. a IEC 60947-4-1:
    8 x Ie AC-3
  • Nominale Capacità AC-3 acc. a IEC 60947-4-1:
    10 x Ie AC-3
  • Corto Circuito Di Dispositivi Di Protezione
    gG Fusibili del Tipo 355 A
  • Di Breve durata nominale Corrente nominale (Icw):
    a 40 °C di temperatura Ambiente, in Aria Libera, da uno Stato a Freddo 15 min 275 Un
    a 40 °C di temperatura Ambiente, in Aria Libera, da uno Stato a Freddo 10 s 1520 Un
    a 40 °C di temperatura Ambiente, in Aria Libera, da uno Stato a Freddo 30 s 878 Un
    a 40 °C di temperatura Ambiente, in Aria Libera, da uno Stato a Freddo 1 s 1900
    a 40 °C di temperatura Ambiente, in Aria Libera, da uno Stato a Freddo 1 min 621 Un
  • Massima Capacità Di Rottura:
    cos phi=0.45 (cos phi=0.35 per Ie > 100) a 440 V 3300 Una
    cos phi=0.45 (cos phi=0.35 per Ie > 100) a 690 V 2200 A
  • Elettrica Massima Frequenza Di Commutazione:
    AC-3 300 cicli per ora
    AC-1 300 cicli per ora
    AC-2 AC-4 150 cicli / ora
  • Corrente di funzionamento nominale DC-1 (Ie):
    (110 V) 2 Poli in Serie, A 40 °C 250 A
    (220 V) 3 Poli in Serie, A 40 °C 250 A
  • Corrente di funzionamento nominale DC-3 (mie):
    (110 V) 2 Poli in Serie, A 40 °C 250 A
    (220 V) 3 Poli in Serie, A 40 °C 250 A
  • Corrente di funzionamento nominale DC-5 (mie):
    (110 V) 2 Poli in Serie, A 40 °C 250 A
    (220 V) 3 Poli in Serie, A 40 °C 250 A
  • Tensione Nominale Di Isolamento (Uio):
    acc. UL/CSA 600 V
    acc. a IEC 60947-4-1 e VDE 0110 (Gr. C) 1000 V
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    Circuito principale 8 kV
  • Durata Meccanica:
    5 milioni di euro
  • La Massima Resistenza Meccanica Frequenza Di Commutazione:
    300 cicli per ora
  • Bobina Limiti Operativi:
    (acc. a IEC 60947-4-1)0,85 x Uc Min. ... 1.1 x Uc Max. (θ ≤ 70 °C) °C
  • Nominale Del Circuito Di Controllo Tensione (Uc):
    60 Hz 100...250 V
    50 Hz 100...250 V
    L'Operazione di DC 100...250 V
  • Bobina Di Consumo:
    Pull-in, Max. Nominale Del Circuito Di Controllo Tensione Di 60 Hz 220 V·A
    Partecipazione a Max. Nominale del Circuito di Controllo Tensione DC 2,5 W
    Partecipazione a Max. Nominale Del Circuito Di Controllo Tensione 50 Hz 7 V·A
    Pull-in, Max. Nominale del Circuito di Controllo Tensione DC 190 W
    Pull-in, Max. Nominale Del Circuito Di Controllo Tensione 50 Hz 220 V·A
    Partecipazione a Max. Nominale Del Circuito Di Controllo Tensione Di 60 Hz 7 V·A
  • Il Tempo Di Azione:
    Tra Bobina di Eccitazione e NON la Chiusura del Contatto di 25...55 ms
    Tra Bobina De-energizzazione e SENZA Contatto di Apertura 37 47 ms...
  • Collegamento Delle Capacità Del Circuito Principale:
    Rigida Al-Cavo 1x95...185 mm2
    Rigida Cu-Cavo 2x50...120 mm2
    Flessibile 2x50...95 mm2
  • Il Collegamento Di Capacità-Circuito Ausiliario:
    Solido 1x1...4 mm2
    Flessibile con isolamento del Puntale 1x0.75...2.5 mm2
    Non recuperabili 1 x 1...4 mm2
    Flessibile 2x0.75...2.5 mm2
    Flessibile con Puntale 1x0.75...2.5 mm2
  • Grado di Protezione:
    acc. IEC 60529, IEC 60947-1, EN 60529 IP20 Morsetti della Bobina
    acc. IEC 60529, IEC 60947-1, EN 60529 Principali Terminali IP00
  • Tipo Di Terminale:
    Circuito Principale: Bar

Ambientale

  • Temperatura Dell'Aria:
    Vicino al Contattore Dotato Termica L/O Relè (0.85 ... 1.1 Uc) -25...+50 °C
    Vicino al Contattore senza taglio Termico O/L a Relè (0.85 ... 1.1 Uc) -40...+70 °C
    Vicino a Contattori e di Stoccaggio -40...+70 °C
  • Altitudine Operativa Massima Ammissibile:
    3000 m
  • RoHS Status:
    A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto 2005 e modifica

Tecnico UL/CSA

  • Tensione massima UL/CSA:
    Circuito Principale 600 V
  • Uso generale UL/CSA:
    (600 V AC) 250
  • Valutazione di cavalli vapore UL/CSA:
    (208 V AC) trifase, 50 Cv
    (440 ... 480 V AC) trifase 125 Cv
    (550 ... 600 V AC) trifase 150 Cv
    (220 ... 240 V AC) trifase 60 Hp
    (200 V AC) trifase, 50 Cv

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • ETIM 5:
    EC000066 - contattore magnetico, adattatore di commutazione
  • UNSPSC:
    39121529

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
AF190-30-22-13 Contactor - ABB - AF190-30-22-13 - 1SFL487002R1322 97 Kbytes AF190-30-22-13 Contactor - ABB - AF190-30-22-13 - 1SFL487002R1322
AF190-30-22-13 1SFL487002R1322 ABB AF190-30-22-13 contattore 74 Kbytes AF190-30-22-13 Contactor - ABB - AF190-30-22-13 - 1SFL487002R1322
