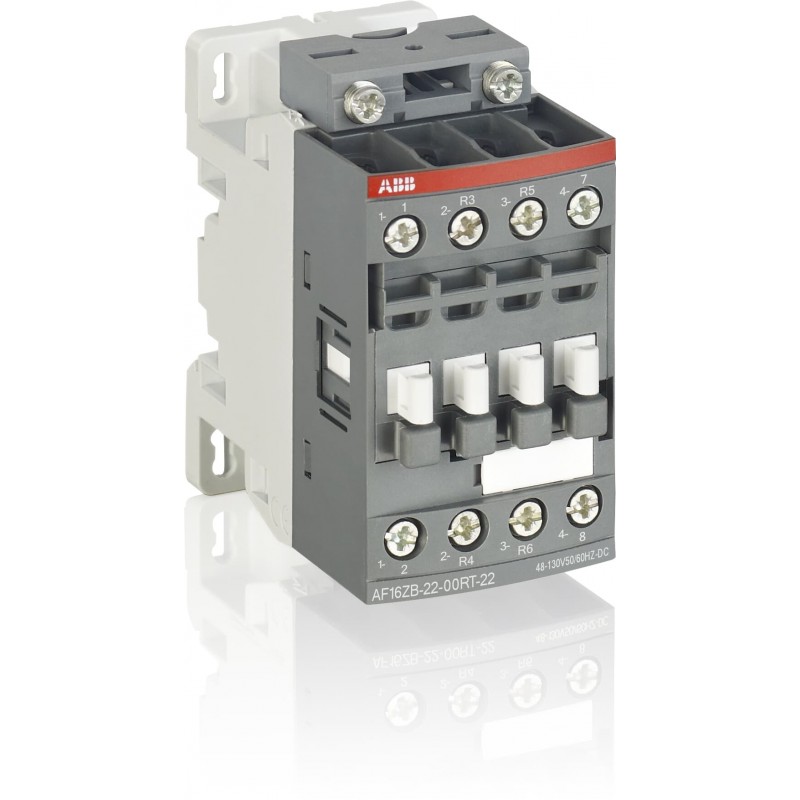

1SBL137560R1400 ABB AF09B-22-00RTCONT.TRACB.250-500VAC-DC
1SBL137560R1400
ABB
AF09B-22-00RTCONT.TRACB.250-500VAC-DC
AF09B-22-00RT-14 250-500V50/60HZ-DC Contactor
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori e relè di sovraccarico > AF contactors to 38 A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100220C0201 |
| Istruzioni e manuali | 1SBC101035M6801 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Profondità prodotto | 77 mm |
| Altezza prodotto | 86 mm |
| Peso netto prodotto | 0.32 kg |
| Dati tecnici | |
| Numero di contatti principali NA | 2 |
| Numero di contatti principali NC | 2 |
| Numero di contatti ausiliari NA | 0 |
| Numero di contatti ausiliari NC | 0 |
| Numero di poli | 4P |
| Norme di riferimento | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives. |
| Tensione nominale di funzionamento | Circuito Principale 690 V |
| Frequenza nominale (f) | Circuito di Controllo 50 / 60 Hz |
| Circuito Principale 50 / 60 Hz | |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 35 A |
| Corrente nominale di funzionamento AC-1 (Ie) | (690 V) 40 °C 25 A |
| (690 V) 60 °C 25 A | |
| (690 V) 70 °C 22 A | |
| Corrente nominale di funzionamento AC-3 (Ie) | (415 V) 60 °C 9 A |
| (440 V) 60 °C 9 A | |
| (500 V) 60 °C 9.5 A | |
| (690 V) 60 °C 7 A | |
| (380 / 400 V) 60 °C 9 A | |
| (220 / 230 / 240 V) 60 °C 9 A | |
| Potenza nominale di funzionamento AC-3 (Pe) | (400 V) 4 kW |
| (415 V) 4 kW | |
| (440 V) 4 kW | |
| (500 V) 5.5 kW | |
| (690 V) 5.5 kW | |
| (380 / 400 V) 4 kW | |
| (220 / 230 / 240 V) 2.2 kW | |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 35 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 60 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 300 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 80 A | |
| Massimo potere di interruzione | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A |
| cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 106 A | |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-4-1 690 V |
| secondo UL/CSA 600 V | |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Massima frequenza di commutazione elettrica | AC-1 600 cicli orari |
| Massima frequenza di commutazione meccanica | 3600 cicli orari |
| Tensione nominale circuito di controllo (Uc) | 50 Hz 250 ... 500 V |
| 60 Hz 250 ... 500 V | |
| Funzionamento in DC 250 ... 500 V | |
| Perdita di potenza | a Condizioni Operative Nominali AC-1 per Polo 0.8 W |
| a Condizioni Operative Nominali AC-3 per Polo 0.1 W | |
| Tempo di manovra | Between Coil De-energization and NC Contact Closing 13 ... 98 ms |
| Between Coil De-energization and NO Contact Opening 11 ... 95 ms | |
| Between Coil Energization and NC Contact Opening 38 ... 90 ms | |
| Between Coil Energization and NO Contact Closing 40 ... 95 ms | |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Montaggio con viti (non in dotazione) | 2 x M4 Screws Placed Diagonally |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP10 |
| secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10 | |
| Coppia di serraggio | Control Circuit 1.2 N·m |
| Circuito Principale 1.5 N·m | |
| Tipo di morsetto | Ring-Tongue Terminals |
| Nome prodotto | Block Contactor |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V |
| Potenza nominale di impiego UL/CSA | (600 V AC) 25 A |
| Coppia di serraggio UL/CSA | Control Circuit 11 in·lb |
| Circuito Principale 13 in·lb | |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Resistenza climatica | Category B according to IEC 60947-1 Annex Q |
| Massima altitudine d'esercizio permessa | Without Derating 3000 m |
| Shock and Vibration Withstand acc. to IEC 61373 | Category 1, Class B |
| Grado di inquinamento | 3 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| End Of Life Disassembling Instructions | 1SBC101080M6801 |
| Dichiarazione prodotto ambientale - EPD | 1SBD250584E3000 |
| Improved Energy Efficiency for Customers | Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 92.7 % |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | CB_SE-113345 |
| Certificato CCC | CCC_2024010304656669 |
| Certificato CQC | CQC2010010304445624 |
| Declaration of Conformity - CCC | 2020980304001253 |
| Dichiarazione di conformità - CE | 1SBD250004U1000 |
| Declaration of Conformity - UKCA | 1SBD250035U1000 |
| Scheda elenco UL | UL_E319322 |
| Certificato UR | UL_20121126-E319322_4_1 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 87 mm |
| Profondità imballo livello 1 | 79 mm |
| Altezza imballo livello 1 | 47 mm |
| Peso lordo imballo livello 1 | 0.32 kg |
| EAN imballo livello 1 | 3471523127340 |
| Unità imballo livello 2 | box 27 pezzo (i) |
| Larghezza imballo livello 2 | 250 mm |
| Profondità imballo livello 2 | 300 mm |
| Altezza imballo livello 2 | 315 mm |
| Peso lordo imballo livello 2 | 17.28 kg |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4758 >> Iec Contactors |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
