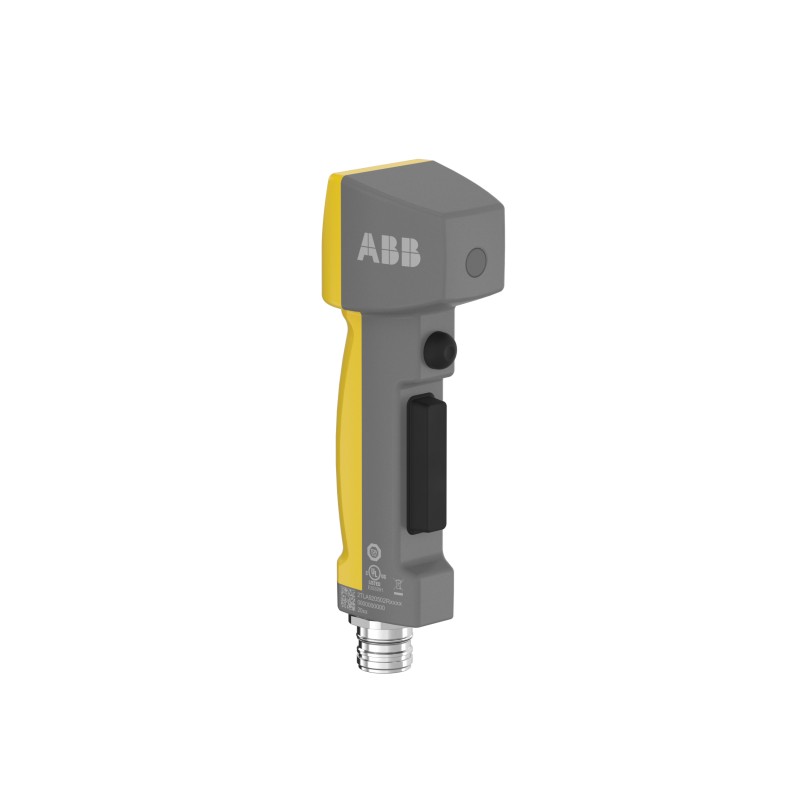

2TLA023001R0000 ABB Manopola a 3 posizioni HD5-S-102
2TLA023001R0000
ABB
Manopola a 3 posizioni HD5-S-102
Controller HD5-S-102 a 3 posti
HD5-S-102 Three-Position Device
sensori > interruttore di consenso
Recinzioni e serrande
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365019 |
| Tipo principale prodotto | HD5 |
| Nome prodotto | Three-Position Device |
| Funzione | Three-position device used to allow a limited movement of the machine when the operator is in the dangerous area. Developed for the Food and Beverage industry. |
| Sottofunzione | 1 front auxiliary button |
| Indicatore di stato | Sì |
| Applicazione | Suitable for Food and Beverage |
| Download Piu' Usati | |
| Scheda tecnica | 2TLC010099L0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC170170_EPLAN |
| Marketing Video | 2TLC010018N0201 |
| Installation | |
| Istruzioni e manuali | 2TLC010052M0201 |
| Dimensioni | |
| Profondità prodotto | 75 mm |
| Altezza prodotto | 185 mm |
| Larghezza prodotto | 55 mm |
| Peso netto prodotto | 0.26 kg |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Safety Information | |
| Ente di certificazione | cULus |
| TÜV SÜD | |
| Livello di prestazione (PL) | Up to e |
| Valore B10d | Operations to Bottom Position 968 000 |
| Operations to Middle Position 2 million | |
| Dati tecnici | |
| Interfaccia comunicazione | Contacts |
| Configurazione connessione | M23-12 male |
| Numero di contatti c/o | 2 |
| Numero di contatti NC | 0 |
| Numero di contatti NA | 0 |
| Corrente nominale di funzionamento DC-12 (Ie) | (24 V) 0.02 A |
| Tensione nominale di funzionamento | 24 V DC |
| Reparto tecnico UL/CSA | |
| Tipo contenitore UL/CSA | 1 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -10 ... 50 °C |
| In magazzino -20 ... 70 °C | |
| Grado di protezione | IP65 |
| Materiale | Additional buttons: TPE |
| Handle: Fiberglass reinforced plastic, PPH G30 | |
| Three-position button: TF4STE_B102 | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2022-006480 |
| Informazioni RoHS | 2CMT2022-006499 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006522 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | No certification needed |
| Certificato CQC | No certification needed |
| Certificato cULus | 2TLC010050D0201 |
| Dichiarazione di conformità - CE | 2TLC010055D0201 |
| Declaration of Conformity - UKCA | 2TLC010193D0201 |
| Certificato T▄V | 2TLC010054D0201 |
| 2TLC010053D0201 | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 300 mm |
| Profondità imballo livello 1 | 300 mm |
| Altezza imballo livello 1 | 60 mm |
| Peso lordo imballo livello 1 | 0.36 kg |
| EAN imballo livello 1 | 7350024485882 |
| Classificazioni e standard esterni | |
| eClass | V11.0 : 27371238 |
| ETIM 7 | EC002571 - interruttore di consenso |
| ETIM 8 | EC002571 - Agreement switch |
| ETIM 9 | EC002571 - Agreement switch |
| Codice classificazione oggetto | S |
| E-Number (Sweden) | 3833791 |
| Caratteristica | Valore |
|---|---|
| apertura forzata (EF006694) | No |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| possibilità di monitoraggio di corto circuito trasversale (EF007445) | Sì |
| con indicatore di stato (EF001602) | Sì |
| tipo di organo di comando (EF003591) | organo di comando a scatto rapido |
| corrente d'esercizio nominale Ie per DC-12, 24 V (EF007043) | 0.02 A |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti invertitori (EF008257) | 2 |
| numero di pulsanti aggiuntivi (EF009213) | 1 |
| tipo di collegamento elettrico (EF003961) | raccordo con connettore |
| livello di performance secondo EN ISO 13849-1 (EF007399) | livello e |
| grado di protezione (IP) (EF005474) | IP65 |
| indice di protezione (NEMA) (EF011959) | 1 |
