Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

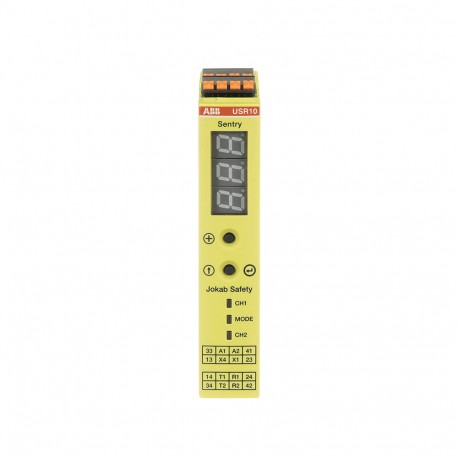

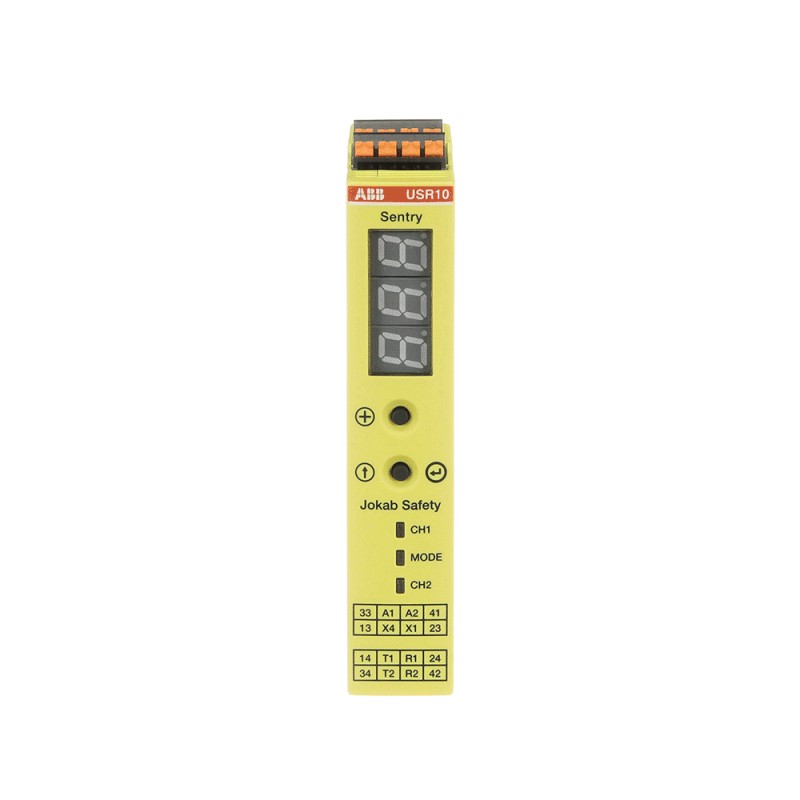

2TLA010070R0001 ABB Sentinella USR10P Relè di sicurezza Push-In
Riferimento: 2TLA010070R0001
Produttore: ABB
Descrizione:
Sentinella USR10P Relè di sicurezza Push-In
Sentry USR10P Safety relay
Categorie:
- relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
- ABB > Relè di sicurezza
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| Ordinazione | |
|---|---|
| EAN | 7350024486346 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2TLC010037L0201 |
| Istruzioni e manuali | 2TLC010072M0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Diagramma dimensionale | 2TLC010001U0201 |
| Schema elettrico | 2TLC010016T0001 |
| EPLAN Data | 9AAC188684_EPLAN |
| Marketing Video | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Dimensioni | |
| Larghezza prodotto | 22.5 mm |
| Altezza prodotto | 120 mm |
| Profondità prodotto | 120 mm |
| Peso netto prodotto | 0.229 kg |
| Dati tecnici | |
| Funzione | Safety relay for monitoring of safety devices |
| Sottofunzione | Start/test input, configurable Manual/Auto reset and Timer, Display (error indication and error log) |
| Tipo di relè timer | Multifunction |
| Intervallo di tempo | 0 ... 999 seconds |
| Tensione nominale di alimentazione di controllo (Us) | 24 V DC |
| Corrente nominale di funzionamento AC-15 (Ie) | 5 A |
| Corrente nominale di funzionamento DC-13 (Ie) | 6 A |
| Grado di protezione | IP20 |
| Capacità di connessione | Crimped Pin 1x0.2...2.5 mm² |
| Crimped Pin 2x0.25...1.5 mm² | |
| Flexible with Ferrule 1x0.2...2.5 mm² | |
| Flexible with Ferrule 2x0.25...1.5 mm² | |
| Solid 1x0.2...2.5 mm² | |
| Solid 2x0.25...1.5 mm² | |
| Lunghezza di spelatura cavo | 6.5 mm |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | IS0 13849 |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi UL/CSA | Crimped Pin 1x 24-14 AWG |
| Flexible with Ferrule 1x 24-14 AWG | |
| Solid 1x 24-14 AWG | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +65 °C |
| In magazzino -40 ... +70 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2022-006480 |
| Informazioni RoHS | 2CMT2022-006499 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 1ee29a20-2ed0-492a-831f-9e7bea8dfdeb Germania (DE) |
| SCIP semplificato | 06371726-eb1c-4d4f-bf5e-7da183724d60 Francia (FR) |
| 12f17cb6-16d3-4902-a44b-0760a49b0494 Germania (DE) | |
| 133d4ee0-f088-47d4-80f3-dde51441d8f3 Belgio (BE) | |
| 20603151-2291-4e60-91b7-64612f229420 Polania (PL) | |
| 22e044a8-d55d-43e7-9213-e27e9cf78eb2 Polania (PL) | |
| 2311444c-7457-4a54-a7a6-ca46f4f62e5d Germania (DE) | |
| 2c58ffa4-8965-46b7-a034-6749d3da2d1a Finlandia (FI) | |
| 536a2257-d227-4223-80ca-c40e7dd4d344 Francia (FR) | |
| 62a749fe-13a4-4938-bff1-1906db39fccc Ungheria (HU) | |
| 7efa128c-d603-4b03-be9c-3cc3aba3ec06 Bulgaria (BG) | |
| 809ce63b-32dc-4357-8b27-d7b6322dba49 Danimarca (DK) | |
| 8bca0e54-0614-4f37-9333-0b30af9e4c1f Ungheria (HU) | |
| a5a7f339-7936-4148-ad5b-238a80540579 Spagna (ES) | |
| b2e4834b-4142-42ee-ba6b-6c75085a76c0 Belgio (BE) | |
| b56ddc76-61af-4d1e-b816-028479ebe24d Portogallo (PT) | |
| b6e19af8-8cf4-404a-969d-3166ef182815 Estonia (EE) | |
| b9d36e1c-ae43-4292-be2c-60827d078f53 Svezia (SE) | |
| bb7b3c11-f778-4db4-8e15-3ce2c3c4e971 Paesi Bassi (Olanda) (NL) | |
| c065ea3c-f15c-45cb-97cf-811d280432b9 Grecia (GR) | |
| cf649712-a807-4cf9-855d-9dfba4a2fa9b Croazia (HR) | |
| d1bb8606-5985-4cab-b430-25030088d8d3 Germania (DE) | |
| d3a38603-f1eb-46a7-b530-c3aadcb306e4 Germania (DE) | |
| d481e0df-2ee3-4153-8d84-023021956871 Polania (PL) | |
| e56abcb9-5a00-48bc-a9dd-cdc6945d220b Italia (IT) | |
| eaa9e7f0-4688-4836-a64f-930859914e8e Svezia (SE) | |
| f398c663-4806-46a2-8a09-0c2217358120 Norvegia (NO) | |
| ffbdf423-eb01-48c8-9f9e-a2ed41091329 Repubblica Ceca (CZ) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006522 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | 2TLC010014D0201 |
| Certificato CQC | CQC2017010303977544 |
| Certificato cUL | 2TLC010006D0201 |
| Declaration of Conformity - CCC | 2020980303000244 |
| Dichiarazione di conformità - CE | 2TLC010010D0201 |
| Declaration of Conformity - UKCA | 2TLC010190D0201 |
| Certificato T▄V | 2TLC010008D0201 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 125 mm |
| Profondità imballo livello 1 | 31 mm |
| Altezza imballo livello 1 | 129 mm |
| Peso lordo imballo livello 1 | 0.29 kg |
| EAN imballo livello 1 | 7350024486346 |
| Unità imballo livello 2 | 36 pezzo (i) |
| Larghezza imballo livello 2 | 280 mm |
| Profondità imballo livello 2 | 395 mm |
| Altezza imballo livello 2 | 210 mm |
| Peso lordo imballo livello 2 | 10.7 kg |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC001449 - apparecchio per il monitoraggio di circuiti elettrici di sicurezza |
| ETIM 8 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 9 | EC001449 - Device for monitoring of safety-related circuits |
| eClass | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| E-Number (Finland) | 2712906 |
| E-Number (Sweden) | 3861421 |
ETIM for 2TLA010070R0001 Relè (EC001449)
Nome caratteristica
Valore caratteristica
Nome caratteristicaversione (EF000010)
Valore caratteristicaaltro
Nome caratteristicaadatto per il monitoraggio di interruttori di posizione (EF007270)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268)
Valore caratteristicaSì
Nome caratteristicaadatto per monitoraggio di valvole (EF007272)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di sensori tattili (EF007271)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di interruttori magnetici (EF007266)
Valore caratteristicaSì
Nome caratteristicaadatto per il monitoraggio di interruttori di prossimità (EF007267)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a innesto
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaSì
Nome caratteristicaanalisi degli ingressi (EF008245)
Valore caratteristicaa uno e due canali
Nome caratteristicacon ingresso di avvio (EF003342)
Valore caratteristicaSì
Nome caratteristicacon funzione muting (EF004057)
Valore caratteristicaNo
Nome caratteristicacon circuito di reazione (EF003343)
Valore caratteristicaSì
Nome caratteristicaritardo di caduta (EF001129)
Valore caratteristica20 s
Nome caratteristicanumero di uscite di contatto sicure e non ritardate (EF003344)
Valore caratteristica4
Nome caratteristicanumero di uscite di contatto sicure e ritardate (EF003345)
Valore caratteristica0
Nome caratteristicanumero di uscite sicure, non ritardate, semiconduttore (EF003346)
Valore caratteristica0
Nome caratteristicanumero di uscite sicure, ritardate, semiconduttore (EF003347)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione, ritardate (EF003349)
Valore caratteristica0
Nome caratteristicanumero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350)
Valore caratteristica0
Nome caratteristicanumero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351)
Valore caratteristica0
Nome caratteristicatipo di sicurezza secondo IEC 61496-1 (EF004105)
Valore caratteristica4
Nome caratteristicacategoria di arresto secondo IEC 60204 (EF007498)
Valore caratteristica0 + 1
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicalivello e
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristica3
Nome caratteristicacon omologazione per BG BIA (EF004145)
Valore caratteristicaNo
Nome caratteristicacon omologazione secondo UL (EF001783)
Valore caratteristicaSì
Nome caratteristicalarghezza (EF000008)
Valore caratteristica22.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica120 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica120 mm
DATASHEET - PDF
Titolo
Dimensione
Tipo
42 Mbytes
