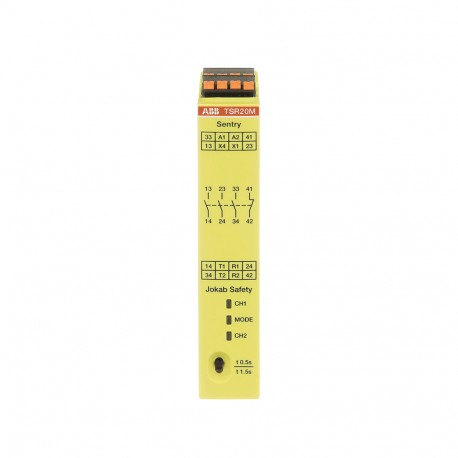

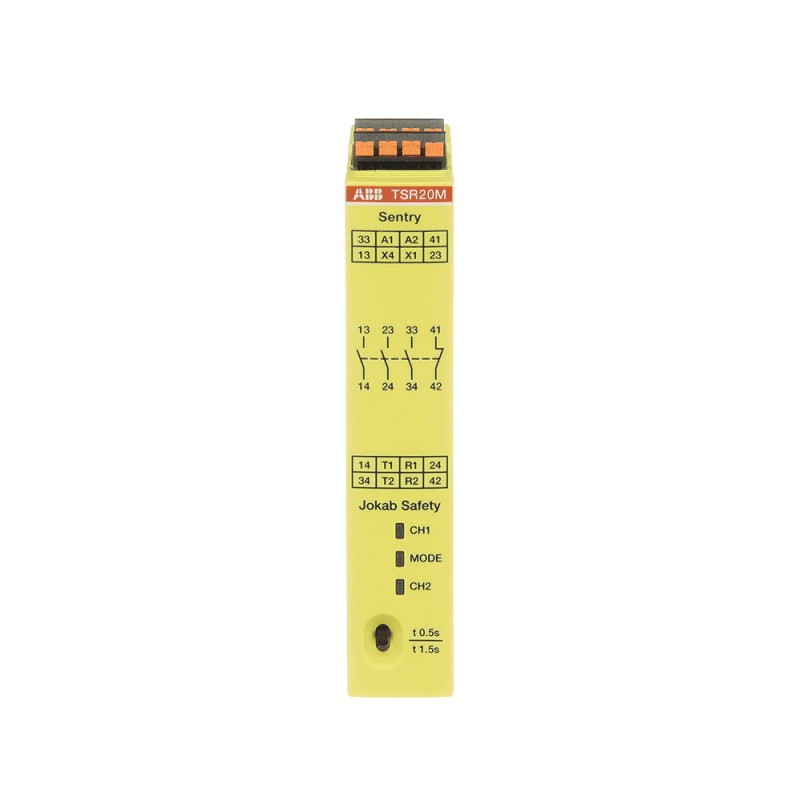

2TLA010061R0101 ABB Sentinella TSR20MP Relè di sicurezza push-in
2TLA010061R0101
ABB
Sentinella TSR20MP Relè di sicurezza push-in
Sentry TSR20MP Safety relay
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Relè di sicurezza
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 7350024486339 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2TLC010037L0201 |
| Istruzioni e manuali | 2TLC010071M0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Diagramma dimensionale | 2TLC010001U0201 |
| Schema elettrico | 2TLC010015T0001 |
| EPLAN Data | 9AAC188683_EPLAN |
| Marketing Video | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Dimensioni | |
| Larghezza prodotto | 22.5 mm |
| Altezza prodotto | 120 mm |
| Profondità prodotto | 120 mm |
| Peso netto prodotto | 0.214 kg |
| Dati tecnici | |
| Funzione | Safety relay for monitoring of safety devices |
| Sottofunzione | Start/test input, Auto reset only, Time delay selectable by switch |
| Tipo di relè timer | OFF-Delay |
| Intervallo di tempo | 1.5 seconds |
| 0.5 second | |
| Tensione nominale di alimentazione di controllo (Us) | 120 ... 375 V DC |
| 85 ... 265 V AC | |
| Corrente nominale di funzionamento AC-15 (Ie) | 5 A |
| Corrente nominale di funzionamento DC-13 (Ie) | 6 A |
| Grado di protezione | IP20 |
| Capacità di connessione | Crimped Pin 1x0.2...2.5 mm² |
| Crimped Pin 2x0.25...1.5 mm² | |
| Flexible with Ferrule 1x0.2...2.5 mm² | |
| Flexible with Ferrule 2x0.25...1.5 mm² | |
| Solid 1x0.2...2.5 mm² | |
| Solid 2x0.25...1.5 mm² | |
| Lunghezza di spelatura cavo | 6.5 mm |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | IS0 13849 |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi UL/CSA | Crimped Pin 1x 24-14 AWG |
| Flexible with Ferrule 1x 24-14 AWG | |
| Solid 1x 24-14 AWG | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +65 °C |
| In magazzino -40 ... +70 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2022-006480 |
| Informazioni RoHS | 2CMT2022-006499 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006522 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | CQC2017010303977544 |
| Certificato cUL | 2TLC010006D0201 |
| Declaration of Conformity - CCC | 2020980303000244 |
| Dichiarazione di conformità - CE | 2TLC010010D0201 |
| Declaration of Conformity - UKCA | 2TLC010190D0201 |
| Certificato T▄V | 2TLC010008D0201 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 125 mm |
| Profondità imballo livello 1 | 31 mm |
| Altezza imballo livello 1 | 129 mm |
| Peso lordo imballo livello 1 | 0.275 kg |
| EAN imballo livello 1 | 7350024486339 |
| Unità imballo livello 2 | 36 pezzo (i) |
| Larghezza imballo livello 2 | 280 mm |
| Profondità imballo livello 2 | 395 mm |
| Altezza imballo livello 2 | 210 mm |
| Peso lordo imballo livello 2 | 10.2 kg |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC001449 - apparecchio per il monitoraggio di circuiti elettrici di sicurezza |
| ETIM 8 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 9 | EC001449 - Device for monitoring of safety-related circuits |
| eClass | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| E-Number (Finland) | 2712905 |
| E-Number (Sweden) | 3861419 |
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | altro |
| adatto per il monitoraggio di interruttori di posizione (EF007270) | No |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | Sì |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | No |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | No |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| tipo di collegamento elettrico (EF003961) | raccordo a innesto |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| analisi degli ingressi (EF008245) | bicanale |
| con ingresso di avvio (EF003342) | Sì |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | Sì |
| ritardo di caduta (EF001129) | 20 s |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 0 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 4 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| tipo di sicurezza secondo IEC 61496-1 (EF004105) | senza |
| categoria di arresto secondo IEC 60204 (EF007498) | 1 |
| livello di performance secondo EN ISO 13849-1 (EF007399) | livello e |
| SIL secondo IEC 61508 (EF009889) | 3 |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | Sì |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 120 mm |
| profondità (EF000049) | 120 mm |
