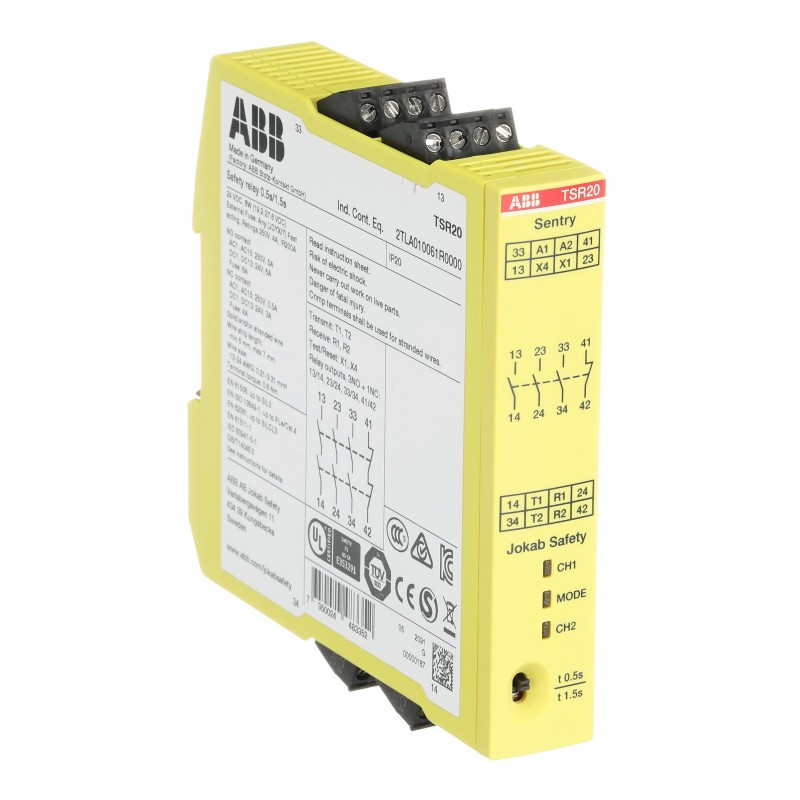

2TLA010061R0000 ABB Sicurezza/relè di Espansione Sentry TSR20 24VDC 3 NO + 1 NC OFF-Delay 0,5 e 1,5 secondi
2TLA010061R0000
ABB
Sicurezza/relè di Espansione Sentry TSR20 24VDC - 3 NO + 1 NC - OFF-Delay - 0,5 e 1,5 secondi
Sentinella TSR20 24VDC
Sentry TSR20 PLC, relè, dispositivi, sistemi e barriere di sicurezza
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Relè di sicurezza
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 7350024483352 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2TLC010037L0201 |
| Istruzioni e manuali | 2TLC010070M0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Diagramma dimensionale | 2TLC010001U0201 |
| Schema elettrico | 2TLC010014T0001 |
| EPLAN Data | 9AAC188683_EPLAN |
| Marketing Video | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Dimensioni | |
| Larghezza prodotto | 22.5 mm |
| Altezza prodotto | 120 mm |
| Profondità prodotto | 120 mm |
| Peso netto prodotto | 0.207 kg |
| Dati tecnici | |
| Funzione | Safety relay for monitoring of safety devices |
| Sottofunzione | Start/test input, Auto reset only, Time delay selectable by switch |
| Tipo di relè timer | OFF-Delay |
| Intervallo di tempo | 1.5 seconds |
| 0.5 second | |
| Tensione nominale di alimentazione di controllo (Us) | 24 V DC |
| Corrente nominale di funzionamento AC-15 (Ie) | 5 A |
| Corrente nominale di funzionamento DC-13 (Ie) | 6 A |
| Grado di protezione | IP20 |
| Capacità di connessione | Crimped Pin 1x0.2...3.3 mm² |
| Crimped Pin 2x0.2...1.5 mm² | |
| Flexible with Ferrule 1x0.2...3.3 mm² | |
| Flexible with Ferrule 2x0.2...1.5 mm² | |
| Solid 1x0.2...3.3 mm² | |
| Solid 2x0.2...1.5 mm² | |
| Coppia di serraggio | 0.7 N·m |
| Lunghezza di spelatura cavo | 6.5 mm |
| Cacciavite raccomandato | M3.5 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | IS0 13849 |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi UL/CSA | Crimped Pin 1x 24-12 AWG |
| Crimped Pin 2x 24-16 AWG | |
| Flexible with Ferrule 1x 24-12 AWG | |
| Flexible with Ferrule 2x 24-16 AWG | |
| Solid 1x 24-12 AWG | |
| Solid 2x 24-16 AWG | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +65 °C |
| In magazzino -40 ... +70 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2022-006480 |
| Informazioni RoHS | 2CMT2022-006499 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 4185071a-72c6-4589-92c0-e58f618d5775 Germania (DE) |
| SCIP semplificato | 017ec7fd-9604-4f91-8907-318b5d1c3428 Grecia (GR) |
| 18071265-e120-4343-aec8-582b6bcb1499 Croazia (HR) | |
| 18a3e0ae-f7ce-4985-8606-9eda2c82de88 Svezia (SE) | |
| 1cdd3956-1c06-44d0-af47-060921bf6edb Spagna (ES) | |
| 1d39bd86-5c0a-4094-89d7-48d2d9251ab3 Paesi Bassi (Olanda) (NL) | |
| 2434b4ef-8982-4fde-ad02-a43ec3b2c3e6 Francia (FR) | |
| 26c3548e-6392-45a2-89c4-d5029feb36af Estonia (EE) | |
| 4ee5cd2b-1568-45c9-a647-d3829d91e17a Polania (PL) | |
| 556491d4-5312-4a24-a023-c32d802ae6c2 Portogallo (PT) | |
| 55f1984c-a5a8-421d-9392-ca0389cd0611 Belgio (BE) | |
| 67033477-67fd-458f-90ce-10e5c274cb23 Belgio (BE) | |
| 80331e77-ec2a-46ff-8291-5e75a628c8fb Germania (DE) | |
| 872b837d-1878-406d-ade6-148f95f13e26 Norvegia (NO) | |
| 94e6008d-c388-4783-bb8c-2d93576c5ca0 Ungheria (HU) | |
| 97ff0b6b-25ad-4711-be8f-43bdf3403f22 Ungheria (HU) | |
| 980f4648-e81b-4973-ac2a-8d57f6a830e9 Polania (PL) | |
| b55818ed-fb1f-4a6a-a073-540712022405 Repubblica Ceca (CZ) | |
| b915de38-0e11-4b41-915b-0954a1fd53d0 Francia (FR) | |
| bac1bc3c-dc33-4749-8454-ff8440d56f5a Germania (DE) | |
| bdc486cd-f1b3-4d00-851a-ad93c257c83a Germania (DE) | |
| d9258a4a-f582-4019-91ab-02e084db6bb6 Bulgaria (BG) | |
| dec4b111-2a7a-4abc-9f1a-d5db4d96309a Italia (IT) | |
| e4f3bb65-bbac-4f85-b0b7-21492ad67b6d Germania (DE) | |
| e56ab2f2-cbbb-4199-87b1-4ebd05a2a342 Danimarca (DK) | |
| f19d6c9f-1d4c-4717-943a-a78720fdd227 Svezia (SE) | |
| f39e64bb-6814-48a5-a7e9-320e3c608036 Polania (PL) | |
| f8fefbde-4319-4536-bf8a-74c8c15006d6 Finlandia (FI) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006522 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | CQC2017010303977544 |
| Certificato cUL | 2TLC010006D0201 |
| Certificato cULus | 2TLC010007D0201 |
| Declaration of Conformity - CCC | 2020980303000244 |
| Dichiarazione di conformità - CE | 2TLC010010D0201 |
| Declaration of Conformity - UKCA | 2TLC010190D0201 |
| Certificato KC | 2TLC010048D0201 |
| Certificato T▄V | 2TLC010008D0201 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 125 mm |
| Profondità imballo livello 1 | 31 mm |
| Altezza imballo livello 1 | 129 mm |
| Peso lordo imballo livello 1 | 0.268 kg |
| EAN imballo livello 1 | 7350024483352 |
| Unità imballo livello 2 | 36 pezzo (i) |
| Larghezza imballo livello 2 | 280 mm |
| Profondità imballo livello 2 | 395 mm |
| Altezza imballo livello 2 | 210 mm |
| Peso lordo imballo livello 2 | 9.9 kg |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC001449 - apparecchio per il monitoraggio di circuiti elettrici di sicurezza |
| ETIM 8 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 9 | EC001449 - Device for monitoring of safety-related circuits |
| eClass | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| E-Number (Finland) | 2712529 |
| E-Number (Sweden) | 3860826 |
