ABBRelè di sicurezza2TLA010051R0100 ABB Sentinella SSR20M 85-265 VAC/120-275 VDC

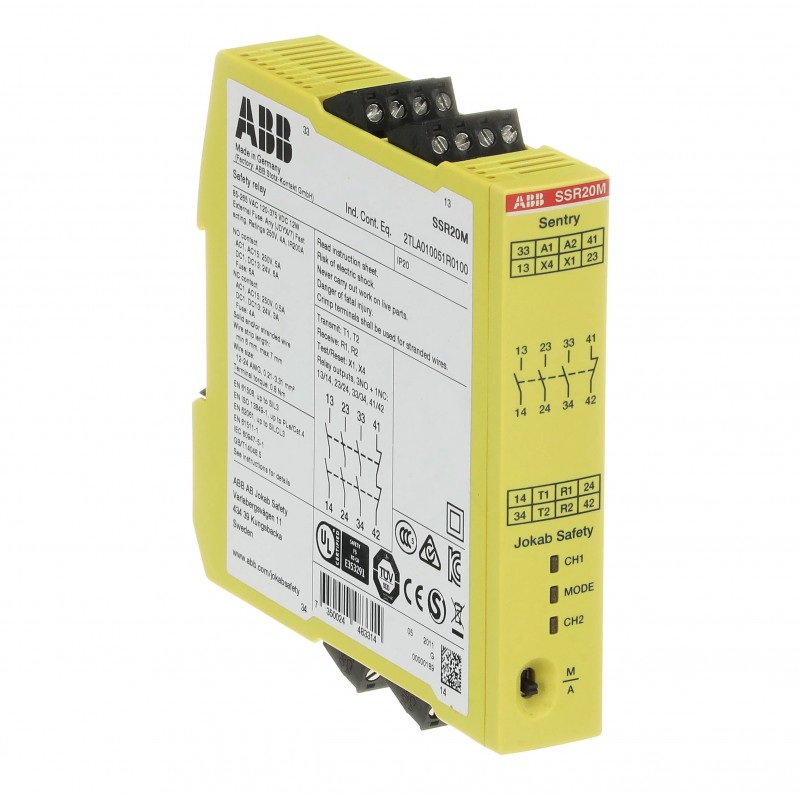

ABB 2TLA010051R0100 2TLA010051R0100 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

2TLA010051R0100 ABB Sentinella SSR20M 85-265 VAC/120-275 VDC

Riferimento: 2TLA010051R0100

Produttore: ABB

Descrizione:

Sentinella SSR20M 85-265 VAC/120-275 VDC
Sentry SSR20M Safety relay

Categorie:

  • relè > apparecchio di controllo e di manovra a due mani
  • ABB > Relè di sicurezza

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 163,37 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Ordinazione
EAN7350024483314
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Scheda tecnica2TLC010037L0201
Istruzioni e manuali2TLC010066M0201
CAD Dimensional Drawing2CDC001079B0201
Diagramma dimensionale2TLC010001U0201
Schema elettrico2TLC010010T0001
EPLAN Data9AAC188686_EPLAN
Marketing Video2TLC010019N0201
2TLC010018N0201
Dimensioni
Larghezza prodotto22.5 mm
Altezza prodotto120 mm
Profondità prodotto120 mm
Peso netto prodotto0.214 kg
Dati tecnici
FunzioneSafety relay for monitoring of two-hand devices
SottofunzioneStart/test input, Manual/Auto reset selectable by switch
Tipo di relè timerNo Time Delay
Tensione nominale di alimentazione di controllo (Us)120 ... 375 V DC
85 ... 265 V AC
Corrente nominale di funzionamento AC-15 (Ie)5 A
Corrente nominale di funzionamento DC-13 (Ie)6 A
Grado di protezioneIP20
Capacità di connessioneCrimped Pin 1x0.2...3.3 mm²
Crimped Pin 2x0.2...1.5 mm²
Flexible with Ferrule 1x0.2...3.3 mm²
Flexible with Ferrule 2x0.2...1.5 mm²
Solid 1x0.2...3.3 mm²
Solid 2x0.2...1.5 mm²
Coppia di serraggio0.7 N·m
Lunghezza di spelatura cavo6.5 mm
Cacciavite raccomandatoM3.5
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Norme di riferimentoIS0 13849
Reparto tecnico UL/CSA
Sezioni dei cavi UL/CSACrimped Pin 1x 24-12 AWG
Crimped Pin 2x 24-16 AWG
Flexible with Ferrule 1x 24-12 AWG
Flexible with Ferrule 2x 24-16 AWG
Solid 1x 24-12 AWG
Solid 2x 24-16 AWG
Dati ambientali
Temperatura ambienteIn funzione -25 ... +65 °C
In magazzino -40 ... +70 °C
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2022-006480
Informazioni RoHS2CMT2022-006499
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006522
Certificati e dichiarazioni (numero del documento)
Certificato CQCCQC2017010303977544
Certificato cUL2TLC010006D0201
Certificato cULus2TLC010007D0201
Declaration of Conformity - CCC2020980303000244
Dichiarazione di conformità - CE2TLC010010D0201
Declaration of Conformity - UKCA2TLC010190D0201
Certificato KC2TLC010048D0201
Certificato T▄V2TLC010008D0201
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1125 mm
Profondità imballo livello 131 mm
Altezza imballo livello 1129 mm
Peso lordo imballo livello 10.275 kg
EAN imballo livello 17350024483314
Unità imballo livello 236 pezzo (i)
Larghezza imballo livello 2280 mm
Profondità imballo livello 2395 mm
Altezza imballo livello 2210 mm
Peso lordo imballo livello 210.2 kg
Classificazioni e standard esterni
Codice classificazione oggettoK
ETIM 7EC001452 - apparecchio di manovra a due mani
ETIM 8EC001452 - Two-hand control relay
ETIM 9EC001452 - Two-hand control relay
eClassV11.0 : 27371821
UNSPSC39122331
E-Number (Finland)2712525
E-Number (Sweden)3860825

ETIM for 2TLA010051R0100 Relè (EC001452)

Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaSì
Nome caratteristicatipo di commutazione degli ingressi (EF006969)
Valore caratteristicacontatto di apertura e contatto di chiusura
Nome caratteristicacon circuito di reazione (EF003343)
Valore caratteristicaSì
Nome caratteristicacon ingresso di avvio (EF003342)
Valore caratteristicaSì
Nome caratteristicanumero di uscite di contatto sicure e non ritardate (EF003344)
Valore caratteristica3
Nome caratteristicanumero di uscite di contatto sicure e ritardate (EF003345)
Valore caratteristica0
Nome caratteristicanumero di uscite sicure, non ritardate, semiconduttore (EF003346)
Valore caratteristica0
Nome caratteristicanumero di uscite sicure, ritardate, semiconduttore (EF003347)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione, ritardate (EF003349)
Valore caratteristica0
Nome caratteristicanumero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350)
Valore caratteristica0
Nome caratteristicanumero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351)
Valore caratteristica0
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaSì
Nome caratteristicaclasse di omologazione per requisiti di sicurezza secondo EN 574 (EF003435)
Valore caratteristicatipo III C
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristica3
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicalivello e
Nome caratteristicacon omologazione per BG BIA (EF004145)
Valore caratteristicaNo
Nome caratteristicacon omologazione secondo UL (EF001783)
Valore caratteristicaSì
Nome caratteristicalarghezza (EF000008)
Valore caratteristica22.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica120 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica120 mm
