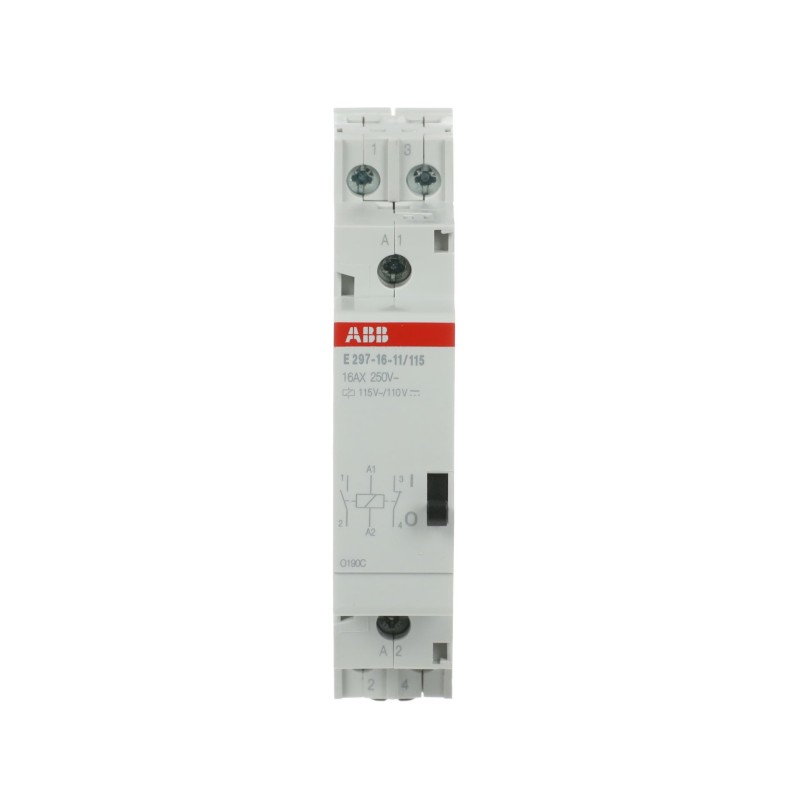

2TAZ311000R2023 ABB E297-16-11/115 Installazione di relè
2TAZ311000R2023
ABB
E297-16-11/115 Installazione di relè
R. inst. E297-16-11/115 1p 16A 1NA+1NC
Relè monostabili E 297
apparecchi per montaggio su guida DIN/armadio > relè per impianto
Altri dispositivi modulari
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Funzione | Monostable installation relay |
| Tensione nominale circuito di controllo (Uc) | 115 V AC |
| 110 V DC | |
| Numero di contatti principali NC | 1 |
| Numero di contatti principali NA | 1 |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Livello acustico dB (A) | (@distance 1 m) 60 dB |
| Coppia di serraggio | 1.2 - 1.5 N·m |
| Tempo di Risposta | <3 ms |
| Consumo bobina | Control Voltage V AC 115 V AC |
| Valore Medio di Attrazione 50 Hz 0.90 A | |
| Valore Medio di Ritenuta 50 Hz 1.676 W | |
| Valore Medio di Ritenuta 50 Hz 0.019 A | |
| Control Voltage V AC 110 V DC | |
| Valore Medio di Attrazione DC 0.90 A | |
| Valore Medio di Ritenuta DC 1.676 W | |
| Valore Medio di Ritenuta DC 0.019 A | |
| Capacità di connessione | Solid 1 x 1 ... 10 mm² |
| Flessibile 2 x 2.5 mm² | |
| Flexible with Cable End 1 x 0.75 ... 6 mm² | |
| Flexible with Cable Lug 1 x 0.75 ... 6 mm² | |
| Electrical | |
| Tensione nominale (Ur) | 250 V AC |
| Tensione nominale di funzionamento | 250 V AC |
| Tensione di alimentazione | 103.5 ... 126.5 V AC |
| Tensione nominale di isolamento (Ui) | 115 V AC/DC |
| Tensione nominale di alimentazione di controllo (Us) | 115 V AC |
| 110 V DC | |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| Corrente nominale (In) | 16 A |
| Frequenza nominale (f) | 50 .. 60 Hz |
| Maximum Lamp Load | 3000 W |
| Flourescent, Uncorrected Power Factor (cos. 0.5) 1800 W | |
| Flourescent, Corrected Power Factor (cos. 0.9): Serial 3000 W | |
| Flourescent, Corrected Power Factor (cos. 0.9): Parallel 2500 W | |
| Flourescent, Corrected Power Factor (cos. 0.9): Single 1800 W | |
| Flourescent, Corrected Power Factor (cos. 0.9): Double 2500 W | |
| Perdita di potenza | Total 0.5 W |
| Numero di contatti NC | 1 |
| Numero di contatti NA | 1 |
| Design | |
| RAL Number | RAL 7035 - Grigio luce |
| Colore | Grey |
| Material Compliance | |
| Informazioni RoHS | 2CCC005103D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20170426 |
| REACH Declaration | 2CCC005047D0201 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20190425 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25...+55 °C |
| In magazzino -40...+70 °C | |
| Informazioni ambientali | 2CCC441012D0202 |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 1 |
| Larghezza prodotto | 18 mm |
| Altezza prodotto | 85 mm |
| Profondità prodotto | 62 mm |
| Peso netto prodotto | 121 g |
| Profondità integrata (t2) | 62 mm |
| Diagramma dimensionale | 9AKK107992A6188 |
| Ordinazione | |
| Unità imballo livello 1 | box 10 pezzo (i) |
| Peso lordo imballo livello 1 | 1286 g |
| E-Number (Norway) | 1404051 |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CCC005103D0201 |
| Declaration of Conformity - UKCA | 9AKK108467A6140 |
| Certificato VDE | VDE_E297_40041228 |
| Installation | |
| Istruzioni e manuali | 2CCC441006M0801 |
| Tipo di montaggio | Guida DIN |
| Posizione di montaggio | Any |
| Download Piu' Usati | |
| Scheda tecnica | 2CCC441020C0201 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC001652 - Installation relay |
| ETIM 10 | EC001652 - Installation relay |
| UNSPSC | 39122315 |
| eClass | V11.0 : 27142309 |
| Codice classificazione oggetto | K |
| Norme di riferimento | EN 60669-1 |
| EN 60669-2-2 | |
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | barra DIN |
| numero di unità modulari (EF002950) | 1 |
| profondità di montaggio (EF000218) | 62 mm |
| numero di contatti di chiusura (EF008256) | 1 |
| numero di contatti di riposo (EF008255) | 1 |
| corrente nominale (EF000227) | 16 A |
| tensione di alimentazione (EF004127) | 103.5 V |
| tipo di tensione di alimentazione (EF002991) | AC |
| carico max. della lampada fluorescente (EF004971) | 1800 VA |
