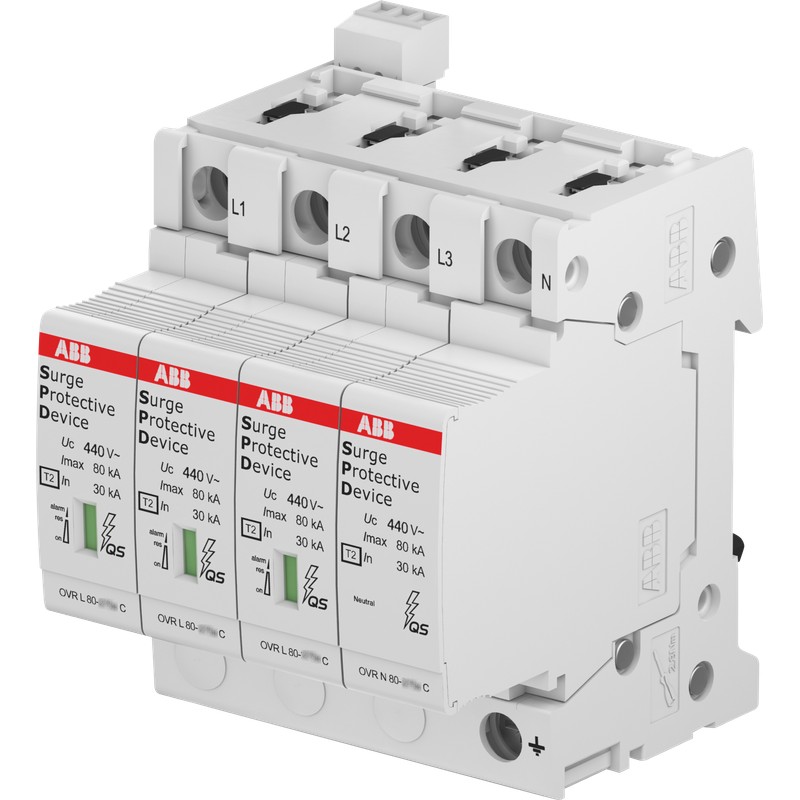

2CTB815708R3700 ABB Protezione da sovratensioni OVRT23N80440SPTSQS
2CTB815708R3700
ABB
Protezione da sovratensioni OVRT23N80440SPTSQS
OVR T2 3N 80-440s P TS QS Surge Protective Device
Altri dispositivi modulari
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A7418 |
| Dati tecnici | |
| Tipo di sistema di distribuzione di bassa tensione | TT |
| TN-S | |
| Idoneo per | To protect the systems against the transient overvoltage (lightning) |
| Tensione AC nominale del sistema (Uo) | 400 / 690 V |
| Massima tensione continua di funzionamento (Uc) | (L-PE) 440 V |
| Valore prova di massima tensione temporanea (UT) | (L-N) 581 V |
| (N-PE) 1200 V | |
| Potere di cortocircuito di servizio nominale (Ics) | 100 kA |
| Corrente di scarica | Nominale (8 / 20 µs) 20 kA |
| I (max, 8 / 20 µs) 80 kA | |
| Corrente impulsiva | I (imp, 10 / 350 µs) 6.25 kA |
| Tenuta a cortocircuito Icc | 100 kA |
| Classe scaricatore | II |
| Numero di poli protetti | 4 |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 1 |
| Numero di poli | 4P |
| Number of Conductors | 4 |
| Posizione dei terminali neutri | Right |
| Standard di trasmissione | Optic |
| Versione | Plug-in |
| Tipo prodotto | QS |
| Opzioni fornite | Industry, commercial building |
| Carico circuito ausiliario | Minimo 12Vdc - 10mA |
| Massimo 250Vac - 1A | |
| Funzione di manutenzione preventiva | Sì |
| Indicatore di stato | Sì |
| Taglia fusibile | 4 modular spacing |
| Cross-Section (Across) | Maximum Conductor Solid-Stranded 35 mm² |
| Maximum Conductor Flexible 25 mm² | |
| Electrical | |
| Tensione nominale (Ur) | 400 V AC |
| Livello protezione tensione ( Up) | 1.4 kV |
| (L-N) 1.8 kV | |
| (N-PE) 2 kV | |
| Material Compliance | |
| Informazioni RoHS | 9AKK108466A4617 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20230707 |
| REACH Declaration | 9AKK107492A1906 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20231212 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business to Business |
| Dati ambientali | |
| Grado di protezione | IP20 |
| Massima altitudine d'esercizio permessa | Without Derating 5000 |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 4 |
| Larghezza prodotto | 71.2 mm |
| Altezza prodotto | 95.8 mm |
| Profondità prodotto | 76.7 mm |
| Peso netto prodotto | 0.6 kg |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 630 g |
| E-Number (Norway) | 1623916 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | 9AKK107680A1974 |
| Dichiarazione | 2CTC432056G1701 |
| Dichiarazione di conformità - CE | 9AKK108466A4617 |
| Installation | |
| Istruzioni e manuali | 2CTC432106M1701 |
| Tipo di montaggio | DIN-Rail |
| Download Piu' Usati | |
| Scheda tecnica | 2CTC432319D0201 |
| Disegni meccanici | 2CTC800015F1200.pdf |
| 2CTC800015F1201.dxf | |
| 2CTC800015F1202.stp | |
| 2CTC800015F1203.igs | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000941 - Surge protection device for power supply systems |
| ETIM 10 | EC000941 - Surge protection device for power supply systems |
| UNSPSC | 39121610 |
| eClass | V11.0 : 27130805 |
| Codice classificazione oggetto | 141DEC |
| Norme di riferimento | IEC 61643-11 / EN 61643-11 |
