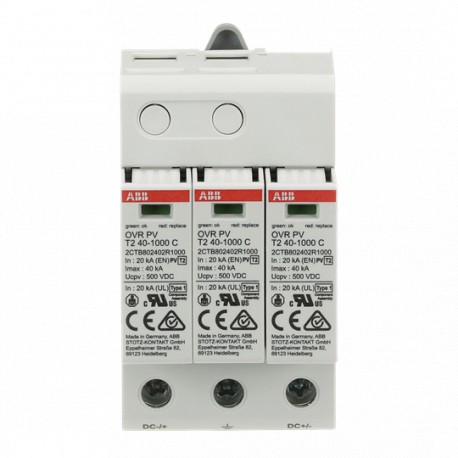

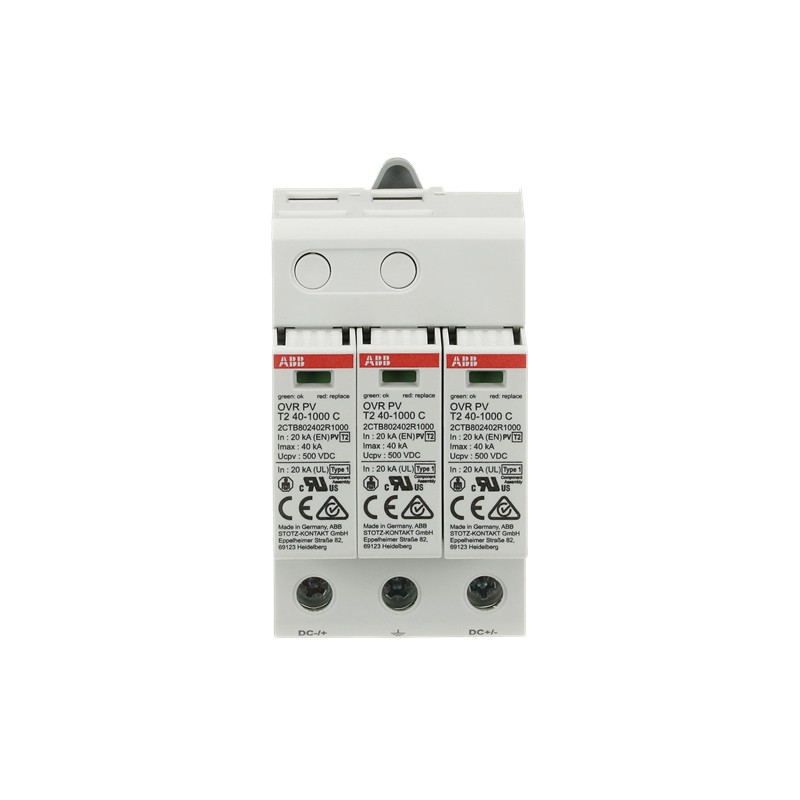

ABB 2CTB802400R1000 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

2CTB802400R1000 ABB Prot.sobret. OVRPVT240-1000PQS

Codice: 2CTB802400R1000

Produttore: ABB

Descrizione:

Prot.sobret. OVRPVT240-1000PQS
OVR PV T2 40-1000 P Surge Protective Device

Categorie:

  • messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica
  • ABB > Altri dispositivi modulari

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 231,44 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati tecnici
Idoneo perTo protect the systems against the transient overvoltage (lightning)
Tensione nominale DC1000 V
Massima tensione continua di funzionamento (Uc)(L-PE) 1000 V
(L-L) 1000 V
(L-N) 0 V
(N-PE) 0 V
Maximum Power Point (MPP) Voltage1000 V
Potere di cortocircuito di servizio nominale (Ics)10 kA
Corrente di scaricaNominale (8 / 20 µs) 20 kA
I (max, 8 / 20 µs) 40 kA
Tenuta a cortocircuito Icc10 kA
Classe scaricatoreII
Numero di poli protetti2
Numero di poli3P
Standard di trasmissioneOptic
VersionePlug-in
Opzioni forniteSolar
Funzione di manutenzione preventivaNo
Indicatore di statoSì
Taglia fusibile3 modular spacing
Electrical
Tensione nominale (Ur)1000 V DC
Livello protezione tensione ( Up)4 kV
Reparto tecnico UL/CSA
Maximum Continuous Operating Voltage UL/CSA (MCOV)(L-PE) 1000 V
(L-L) 1000 V
(L-N) 0 V
(N-PE) 0 V
Voltage Protection Rating UL/CSA (VPR)Lpe 3 kV
Ll 3 kV
Material Compliance
Informazioni RoHS9AKK108466A0826
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20230707
REACH Declaration9AKK107492A1906
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20231212
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8Business To Consumer
Dati ambientali
Grado di protezioneIP20
Massima altitudine d'esercizio permessaWithout Derating 2000 m
Dimensioni
Larghezza prodotto54 mm
Altezza prodotto90 mm
Profondità prodotto66 mm
Peso netto prodotto0.3 kg
Ordinazione
Unità imballo livello 1box 1 pezzo (i)
Peso lordo imballo livello 10.369 kg
E-Number (Norway)1682466
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE9AKK108466A0826
Certificato UL9AKK108466A1952
Installation
Istruzioni e manuali9AKK107992A4589
Tipo di montaggioDIN-Rail
Download Piu' Usati
Scheda tecnica9AKK107992A4590
Disegni meccanici9AKK108466A2019
9AKK108466A5300
9AKK108466A5301
Classificazioni e standard esterni
ETIM 9EC000941 - Surge protection device for power supply systems
ETIM 10EC000941 - Surge protection device for power supply systems
eClassV11.0 : 27130805
Codice classificazione oggetto141DCC
Norme di riferimentoIEC 61643-31
UL14419 Ed5

ETIM for 2CTB802400R1000 Messa a terra, protezione da fulmini e sovratensioni (EC000941)

Nome caratteristicaforma della rete DC (EF009926)
Valore caratteristicaSì
Nome caratteristicaforma della rete IT (EF009927)
Valore caratteristicaNo
Nome caratteristicaforma della rete TN (EF009928)
Valore caratteristicaNo
Nome caratteristicaforma della rete TN-C (EF009929)
Valore caratteristicaNo
Nome caratteristicaforma della rete TN-C-S (EF009933)
Valore caratteristicaNo
Nome caratteristicaforma della rete TN-S (EF009930)
Valore caratteristicaNo
Nome caratteristicaforma della rete TT (EF009931)
Valore caratteristicaNo
Nome caratteristicaaltre forme della rete (EF009932)
Valore caratteristicaNo
Nome caratteristicanumero di conduttori (esclusa terra) (EF001148)
Valore caratteristica2
Nome caratteristicacorrente impulsiva di dispersione nominale (8/20 µs) (EF004214)
Valore caratteristica20 kA
Nome caratteristicacorrente impulsiva di scarica (8/20 µs) max. (EF012274)
Valore caratteristica20 kA
Nome caratteristicatensione nominale DC (EF004221)
Valore caratteristica1000 V
Nome caratteristicatensione permanente AC max. (EF004198)
Valore caratteristica1000 V
Nome caratteristicatensione permanente DC max. (EF004777)
Valore caratteristica1000 V
Nome caratteristicamax. tensione PV (EF008795)
Valore caratteristica1000 V
Nome caratteristicalivello di protezione (EF003525)
Valore caratteristica4 kV
Nome caratteristicaresistenza al corto circuito (Isccr) (EF012627)
Valore caratteristica10 kA
Nome caratteristicaprotezione integrata contro i cortocircuiti (EF016000)
Valore caratteristicaNo
Nome caratteristicafusibile ausiliario integrato (EF008797)
Valore caratteristicaNo
Nome caratteristicasenza corrente di perdita (EF016002)
Valore caratteristicaNo
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaaltro
Nome caratteristicagrandezza di costruzione (EF002566)
Valore caratteristica3 UM
Nome caratteristicasezione max. del conduttore rigido (uni-/multifilare) (EF008827)
Valore caratteristica35 mm²
Nome caratteristicasezione max. del conduttore flessibile (a filo sottile) (EF008828)
Valore caratteristica25 mm²
Nome caratteristicacon contatto telecomunicazioni (EF000422)
Valore caratteristicaNo
Nome caratteristicasegnalazione nell'apparecchio (EF004241)
Valore caratteristicaottico
Nome caratteristicaclasse di prova tipo 2 (EF004230)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
