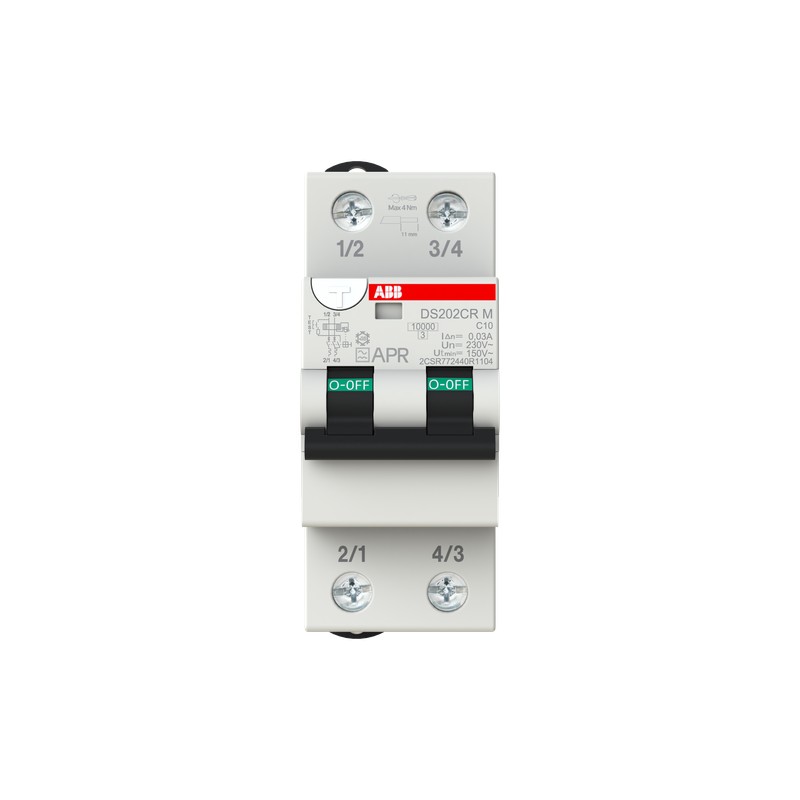

ABB 2CSR772440R1104 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

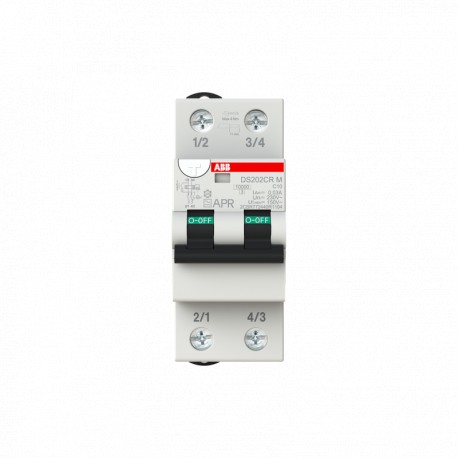

2CSR772440R1104 ABB I.com.DS202CRM 2p C 10A AD APR 10kA 30mA

Codice: 2CSR772440R1104

Produttore: ABB

Descrizione:

I.com.DS202CRM 2p C 10A AD APR 10kA 30mA
DS202CR M C10 APR30 interruttore differenziale con protezione da sovracorrente

Categorie:

  • disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > interruttore differenziale
  • ABB > Terziario / industriale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 139,04 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

  • Tipo di prodotto esteso:
    DS202CR M C10 APR30
  • ID prodotto:
    2CSR772440R1104
  • Ean:
    4022903035213
  • Descrizione catalogo:
    DS202CR M C10 APR30 interruttore differenziale con protezione da sovracorrente
  • Descrizione lunga:
    La serie DS202CR RCBO è un dispositivo 2P a due moduli per la protezione del circuito monofase dell'utente finale contro correnti di sovraccarico e cortocircuito. Protezione contro gli effetti delle correnti di guasto sinusoidali dirette e alternate a terra. Protezione contro i contatti indiretti e protezione aggiuntiva contro i contatti diretti (con sensibilità = 30 mA).
+
–

accessoristica

IdentificatoredescrizionetizioQtyUnità di misura
2CDS200931R0001
Segnale G2C-H6-L+R / Contatto ausiliarioG2C-H6-L+R1pezzo
2CDS200932R0001
G2C-S/H6-L+R Segnale / Contatto ausiliarioG2C-S/H6-L+R1pezzo
2CDS200932R0011
Segnale G2C-S/H6-L+R-KL / Contatto ausiliarioG2C-S/H6-L+R-KL1pezzo

Trasparenza ecologica

tecnico

  • standard:
    IEC/EN 61009-1
    IEC/EN 61009-2-1
  • Funzione di inciampo:
    C
  • Tipo di corrente residua:
    Un tipo
  • Tensione operativa nominale:
    secondo IEC 60898-1 230 V
  • Tensione di isolamento nominale (Uio):
    secondo IEC/EN 60664-1 440 V
  • Tensione nominale di supporto agli impulsi (Ugoblin):
    4 kV
  • Tipo di tensione di ingresso:
    corrente alternata
  • Corrente nominale (IN):
    10 A
  • Corrente residua nominale:
    30 mA
  • Capacità nominale di cortocircuito:
    10 KA
  • Capacità definitiva di rottura del cortocircuito nominale (ICu):
    10 KA
  • Capacità nominale di interruzione del cortocircuito del servizio (ICs):
    7,5 kA
  • Corrente massima di sovratensione:
    3 kA
  • Tipo di corrente di dispersione:
    Uno
  • Frequenza (F):
    50 Hz
  • Frequenza nominale (f):
    50 Hz
  • Perdita di potenza:
    3,28 W
  • Connessione alimentatore:
    arbitrario
  • Classe di limitazione energetica:
    3
  • resistenza:
    10000 operazioni
  • Resistenza meccanica:
    20000 operazioni
  • Numero di poli:
    2
  • Numero di pali protetti:
    2
  • Indicazione di guasto:
    Bandiera blu nella finestra
  • Funzione operativa:
    Istantanea (APR Alta immunità)
  • Categoria overvoltage:
    Iii
  • Posizione dei terminali neutri:
    corretto
    A sinistra
  • stringere:
    4 N·m
  • Tipo di accessorio:
    Contatto ausiliario
    Contatto segnale / contatto ausiliario
  • Tipo di interruttore di messa a terra:
    Breve ritardo
  • Tipo di montaggio:
    Din
  • Posizione di montaggio:
    qualunque
  • Accessori disponibili:
    sì
  • Numero di batterie:
    0
  • Dimensioni del cavo:
    35 mm²
  • Capacità di connessione:
    Sbarra 10... 10 mm²
    Flessibile 1...25 mm²
    Solido rigido 1... 35 mm²
  • Sezione trasversale nominale:
    1 - Nucleo solido 1 ... 35 mm²
    4 - Multi-cablaggio 1 ... 25 mm²
  • Lunghezza estrazione filo:
    11 millimetri

ambientale

  • Temperatura dell'aria ambiente:
    Operazione -25 ... +55oC
    Archiviazione -40 ... +70oC
  • Grado di protezione:
    IP20
  • Grado di contaminazione:
    3
  • Condizioni ambientali:
    28 cicli
    55oC / 90-96%
    e 25oC / 95-100%
  • Stato Rohs:
    A seguito della direttiva UE 2011/65/UE e dell'emendamento n. 2015/863 del 22 luglio 2019
  • Informazioni RoHS:
    9AKK108466A5162
  • Dichiarazione REACH:
    9AKK108466A9708
  • Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT):
    9AKK108468A3363

dimensioni

  • Larghezza in numero di spaziatura modulare:
    2
  • Larghezza netta del prodotto:
    36millimetro
  • Altezza netta del prodotto:
    86millimetro
  • Profondità prodotto/Lunghezza rete:
    72millimetro
  • Peso netto del prodotto:
    0.220Kg
  • Profondità integrata (T2):
    72 mm

ordinando

  • Quantità minima dell'ordine:
    1 pezzo
  • Unità di livello pacchetto 1:
    scatola 1 pezzo
  • Livello di peso lordo 1 della confezione:
    0,245 kg
  • Numero della tariffa doganale:
    85363010
  • Paese d'origine:
    Polonia (PL)

Certificati e dichiarazioni

Download più popolari

Classificazioni

  • ETIM 8:
    EC000905 - Interruttore automatico a perdita di terra
  • ETIM 9:
    EC000905 - Interruttore automatico a perdita di terra
  • Categoria WEEE:
    5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
  • WEEE B2C / B2B:
    Dal business al consumatore
  • CN8:
    85363010
  • Classe elettronica:
    V11.0 : 27142207
  • Codice di classificazione degli oggetti:
    F

ETIM for 2CSR772440R1104 Disgiuntori, fusibili (EC000905)

Nome caratteristicanumero di poli (totale) (EF008618)
Valore caratteristica2
Nome caratteristicanumero di poli protetti (EF005548)
Valore caratteristica2
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica230 V
Nome caratteristicatensione di isolamento nominale Ui (EF001366)
Valore caratteristica440 V
Nome caratteristicaresistenza nominale a tensione ad impulso (Uimp) (EF011980)
Valore caratteristica4 kV
Nome caratteristicacorrente nominale (EF000227)
Valore caratteristica10 A
Nome caratteristicacorrente di guasto nominale (EF002358)
Valore caratteristica0.03 A
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicabarra DIN
Nome caratteristicatipo di corrente di guasto (EF002560)
Valore caratteristicaaltro
Nome caratteristicaclasse di limitazione energetica (EF002568)
Valore caratteristica3
Nome caratteristicapotenza dissipata (EF005387)
Valore caratteristica3.28 W
Nome caratteristicapotere di interruzione nominale secondo EN 61009 (EF012628)
Valore caratteristica10 kA
Nome caratteristicapotere di interruzione nominale secondo IEC 60947-2 (EF006065)
Valore caratteristica10 kA
Nome caratteristicapotere di interruzione nominale in cortocircuito (Icn) secondo EN 61009-1 (EF011981)
Valore caratteristica10 kA
Nome caratteristicacaratteristica di spegnimento (EF012587)
Valore caratteristicaaltro
Nome caratteristicaresistenza a corrente impulsiva (EF002564)
Valore caratteristica3 kA
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaAC
Nome caratteristicafrequenza (EF005455)
Valore caratteristica50 Hz
Nome caratteristicacaratteristica di intervento (EF000889)
Valore caratteristicaC
Nome caratteristicaconduttore neutro a commutazione (EF005997)
Valore caratteristicaSì
Nome caratteristicacon dispositivo di bloccaggio (EF007385)
Valore caratteristicaNo
Nome caratteristicacategoria di sovratensione (EF002569)
Valore caratteristica3
Nome caratteristicagrado di inquinamento (EF002570)
Valore caratteristica3
Nome caratteristicatemperatura ambiente durante il funzionamento (EF007515)
Valore caratteristica-25 °C
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica2
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica72 mm
Nome caratteristicaprotezione da scatto intempestivo (EF009497)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica1 mm²
