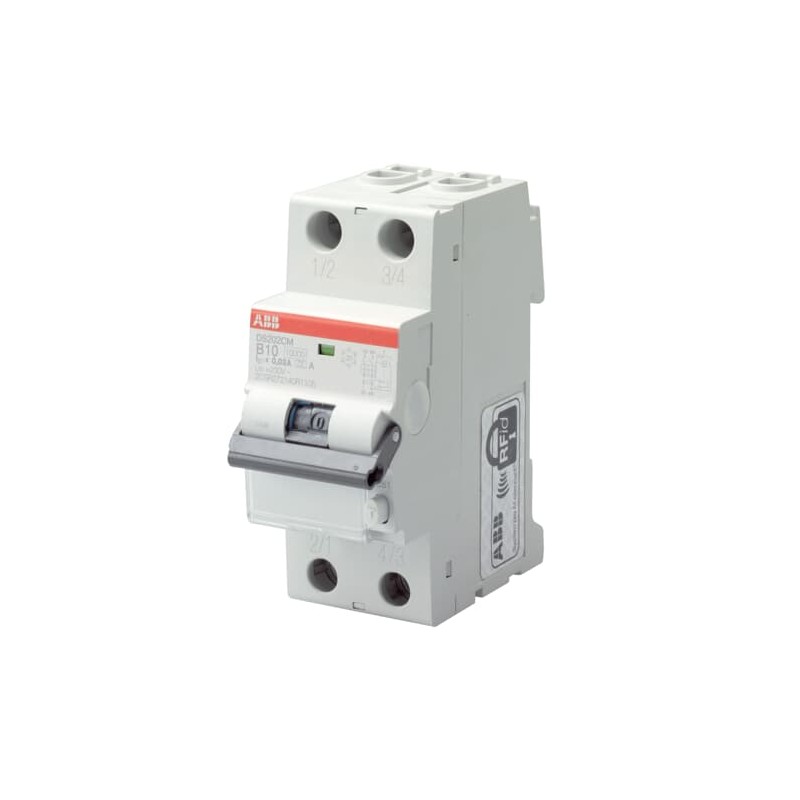

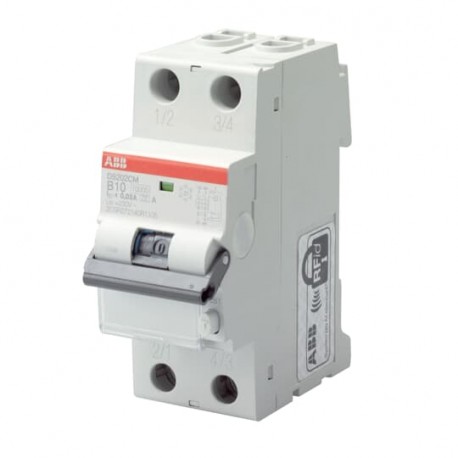

2CSR272440R1254 ABB Interruttore combinato DS200M 2p C 25A A APR 10kA 30mA
2CSR272440R1254
ABB
Interruttore combinato DS200M 2p C 25A A APR 10kA 30mA
DS202C M C25 APR30 interruttore differenziale con protezione da sovracorrente
Terziario / industriale
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲- Tipo di prodotto esteso:
- DS202C M C25 APR30
- ID prodotto:
- 2CSR272440R1254
- Ean:
- 8012542122159
- Descrizione catalogo:
- DS202C M C25 APR30 interruttore differenziale con protezione da sovracorrente
- Descrizione lunga:
- L'RCBO serie DS202C è un dispositivo 2P in due moduli per la protezione dei circuiti monofase dell'utente finale contro correnti di sovraccarico e cortocircuito. Fornisce un compromesso ottimale tra sicurezza e continuità del servizio, grazie alla resistenza agli scatti indesiderati. Protezione contro i contatti indiretti e protezione aggiuntiva contro i contatti diretti (con sensibilità = 30 mA). Protezione e isolamento di carichi resistivi e induttivi.
+
–
accessoristica
| Identificatore | descrizione | tizio | Qty | Unità di misura |
|---|---|---|---|---|
| 2CDS200912R0001 | Contatto ausiliario S2C-H6R | S2C-H6R | 1 | pezzo |
| 2CDS200922R0001 | Segnale S2C-S/H6R / Contatto ausiliario | S2C-S/H6R | 1 | pezzo |
| 2CDS200946R0001 | Contatto ausiliario S2C-H6-11R | S2C-H6-11R | 1 | pezzo |
| 2CDS200946R0002 | Contatto ausiliario S2C-H6-20R | S2C-H6-20R | 1 | pezzo |
| 2CDS200946R0003 | Contatto ausiliario S2C-H6-02R | S2C-H6-02R | 1 | pezzo |
| 2CSR201997R0013 | Dispositivo operativo motore DS2C-CM | DS2C-CM | 1 | pezzo |
| 2CSS200910R0005 | Rilascio di sovratensioni S2C-OVP1 | S2C-OVP1 | 1 | pezzo |
| 2CSS200911R0002 | S2C-UA 24 AC Rilascio sottotensione | S2C-UA 24 CA | 1 | pezzo |
| 2CSS200911R0003 | S2C-UA 48 AC Rilascio sottotensione | S2C-UA 48 CA | 1 | pezzo |
| 2CSS200911R0004 | S2C-UA 110 AC Rilascio sottotensione | S2C-UA 110 CA | 1 | pezzo |
| 2CSS200911R0005 | S2C-UA 230 AC Rilascio di sottotensione | S2C-UA 230 CA | 1 | pezzo |
| 2CSS200933R0011 | Corsa di bypass F2C-A1 | F2C-A1 | 1 | pezzo |
| 2CSS200933R0012 | Corsa di bypass F2C-A2 | F2C-A2 | 1 | pezzo |
| 2CSS200993R0005 | Rilascio di sovratensioni S2C-OVP2 | S2C-OVP2 | 1 | pezzo |
| 2CSS200999R0001 | Base de plug-in S2C-EST | S2C-EST | 1 | pezzo |
tecnico
- standard:
- Norma IEC 61009-1
Norma IEC 61009-2-1
IN 61009-1
IN 61009-2-1
- Funzione di inciampo:
- C
- Tipo di corrente residua:
- Un tipo
- Tensione nominale (UR):
- 230-240 V CA
- Tensione operativa nominale:
- 230 / 240 V AC
- Tensione di isolamento nominale (Uio):
- 500 V
- Tensione nominale di supporto agli impulsi (Ugoblin):
- 4 kV
- Tipo di tensione di ingresso:
- corrente alternata
- Corrente nominale (IN):
- 25 A
- Corrente residua nominale:
- 30 mA
- Capacità nominale di cortocircuito (ICn):
- 10 KA
- Capacità definitiva di rottura del cortocircuito nominale (ICu):
- 10 KA
- Corrente nominale di cortocircuito condizionale (INc):
- 10 KA
- Capacità nominale di rottura del cortocircuito di servizio, in % della terapia intensiva (ICs):
- 10 KA
- Corrente massima di sovratensione:
- 3 kA
- Tipo di corrente di dispersione:
- Uno
- Frequenza (F):
- 50/60 Hz
- Frequenza nominale (f):
- 50/60 Hz
- Perdita di potenza:
- 5,5 W
- Connessione alimentatore:
- arbitrario
- Classe di limitazione energetica:
- 3
- resistenza:
- Ciclo 10000
- Resistenza meccanica (Nendu):
- Ciclo 20000
- Numero di poli:
- 2
- Numero di pali protetti:
- 2
- Funzione operativa:
- Istantanea (APR Alta immunità)
- Categoria overvoltage:
- Iii
- Posizione dei terminali neutri:
- corretto
A sinistra
- Tipo di interruttore di messa a terra:
- Breve ritardo
- Tipo di versione:
- C
- Opzioni fornite:
- nessuno
- Accessori disponibili:
- sì
- Capacità di connessione:
- Sbarra 10 mm²
Rigido 25 ... 25 mm²
Flessibile 25 ... 25 mm²
- Sezione trasversale nominale:
- 4 - Multicablaggio 1...25 mm²
1 - Nucleo solido 25...25 mm²
ambientale
- Temperatura:
- -25...55 °C
- Temperatura dell'aria ambiente:
- Funzionamento -25...55 °C
- Grado di protezione:
- IP2X
- Grado di contaminazione:
- 2
- Stato Rohs:
- A seguito della direttiva UE 2011/65/UE
- Informazioni ambientali:
- 9AKK107680A8583
Ul tecnico/CSA
- Classificazione della corrente di cortocircuito (SCCR):
- 0,03 A
dimensioni
- Larghezza in numero di spaziatura modulare:
- 2
- Larghezza netta del prodotto:
- 0.035M
- Altezza netta del prodotto:
- 0.085M
- Profondità prodotto/Lunghezza rete:
- 0.069M
- Peso netto del prodotto:
- 0.225Kg
- Profondità integrata (T2):
- 69 mm
Informazioni sul contenitore
- Unità di livello pacchetto 1:
- scatola 1 pezzo
- Larghezza livello pacchetto 1:
- 106 millimetri
- Altezza livello pacchetto 1:
- 40 mm
- Profondità/lunghezza livello pacchetto 1:
- 80 mm
- Livello di peso lordo 1 della confezione:
- 0,239 kg
- Pacchetto EAN di livello 1:
- 8012542122159
- Unità di livello pacchetto 2:
- scatola 5 pezzi
- Larghezza livello pacchetto 2:
- 0,200 m
- Altezza livello pacchetto 2:
- 0,106 m
- Profondità/lunghezza livello pacchetto 2:
- 0,080 m
- Peso lordo del livello del pacchetto 2:
- 1.125 kg
- Pacchetto EAN di livello 2:
- 8012542122166
ordinando
- Quantità minima dell'ordine:
- 1 pezzo
- Numero della tariffa doganale:
- 85363030
- ID prodotto sostitutivo (NUOVO):
- 2CSR772440R1254
- Paese d'origine:
- Italia (IT)
Certificati e dichiarazioni (numero di documento)
- Dichiarazione di conformità - CE:
- 9AKK106713A5589
- Informazioni ambientali:
- 9AKK107680A8583
- Istruzioni e manuali:
- 9AKK106354A0766
- Informazioni RoHS:
- 2CSC422002K2701
Download più popolari
- Scheda tecnica, Informazioni tecniche:
- 9AKK107991A8329
- Istruzioni e manuali:
- 9AKK106354A0766
- EPLAN Macro:
- 9AKK106930A1235
Classificazioni
- ETIM 7:
- EC000905 - Interruttore automatico a perdita di terra
- ETIM 8:
- EC000905 - Interruttore automatico a perdita di terra
- Albero del catalogo EPLAN:
- Ingegneria elettrica / Dispositivi di protezione / Interruttore automatico di corrente di guasto a terra
- Categoria WEEE:
- 5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
- WEEE B2C / B2B:
- Dal business al consumatore
- CN8:
- 85363030
- Classe elettronica:
- V11.0 : 27142207
- Codice di classificazione degli oggetti:
- F
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
