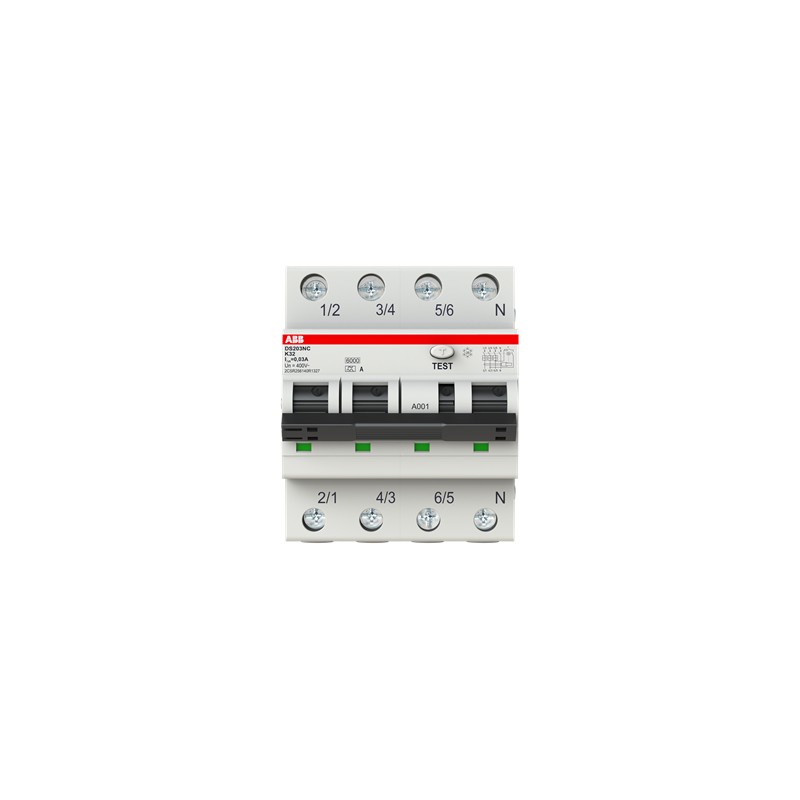

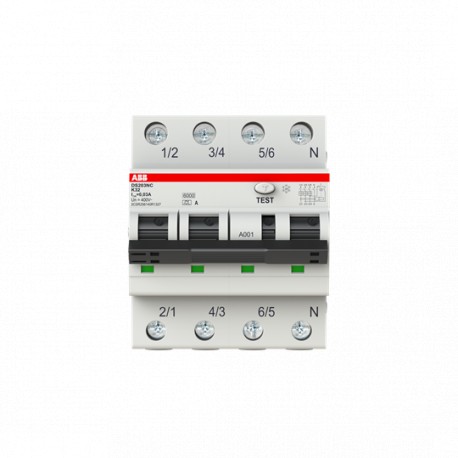

2CSR256140R1327 ABB I.com.DS200 3PN K 32A A 10kA 30
2CSR256140R1327
ABB
I.com.DS200 3PN K 32A A 10kA 30
Residual Current Circuit Breaker with Overcurrent Protection DS203NC - 3P+N - 30 mA - 32 A - K - Type A
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > interruttore differenziale
Terziario / industriale
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 83.26 % |
| Sustainable Material Content in Packaging (wt. %) | Recycled Paper - 00 % |
| Recycled Cardboard - 92 % | |
| Recycled Paper - 00 % | |
| Extended Product Lifetime | Product Durability |
| End Of Life Disassembling Instructions | 9AKK108469A7475 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108469A9830 |
| Dati tecnici | |
| Tipo di corrente residua | Type A |
| Potere di cortocircuito estremo nominale (Icu) | 10 kA |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 6 kA |
| Collegamento tensione di alimentazione | Arbitrario |
| Classe limitazione energia | 3 |
| Resistenza elettrica | 10000 ciclo (i) |
| Resistenza meccanica | 20000 ciclo (i) |
| Numero di poli protetti | 3 |
| Numero di poli | 3P+N |
| Caratteristica operativa | Istantaneo |
| Posizione dei terminali neutri | Right |
| Tipo di sezionatore di terra | Undelayed |
| Opzioni fornite | None |
| Accessories Available | Sì |
| Capacità di connessione | Busbar 10 mm² |
| Rigid 25 ... 25 mm² | |
| Flessibile 25 ... 25 mm² | |
| Sezione nominale | 1 - Solid-Core 25 … 25 mm² |
| 4 - Multi-Wired 1 … 25 mm² | |
| Electrical | |
| Caratteristica di intervento | K |
| Tensione nominale di funzionamento | secondo IEC 60898-1 415 V |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 500 V |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| Tipo di tensione d'ingresso | AC |
| Corrente nominale (In) | 32 A |
| Corrente residua nominale | 30 mA |
| Potere nominale di cortocircuito | 6 kA |
| Corrente nominale di cortocircuito condizionale (Inc) | 10 kA |
| Frequenza nominale (f) | 50/60 Hz |
| Perdita di potenza | 15.1 W |
| Categoria di sovratensione | III |
| Material Compliance | |
| Informazioni RoHS | 9AKK106713A5597 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20211115 |
| REACH Declaration | 9AKK108467A9482 |
| REACH Information | True - contains substances > 0.1 mass percentage |
| REACH Date | 20240429 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 … 55 °C |
| Grado di protezione | IP2X |
| Grado di inquinamento | 2 |
| Informazioni ambientali | refer to RoHS information |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 4 |
| Larghezza prodotto | 71 mm |
| Altezza prodotto | 85 mm |
| Profondità prodotto | 69 mm |
| Peso netto prodotto | 480 g |
| Profondità integrata (t2) | 69 mm |
| Engineering | |
| EPLAN Data | 9AAC181438_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 0.530 kg |
| E-Number (Norway) | 1683629 |
| E-Number (Sweden) | 2160045 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | 2021980307001650 |
| Dichiarazione di conformità - CE | 9AKK106713A5597 |
| Installation | |
| Istruzioni e manuali | 9AKK106713A8790 |
| Download Piu' Usati | |
| Scheda tecnica | 2CSC423030B0201 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000905 - Earth leakage circuit breaker |
| ETIM 10 | EC000905 - Earth leakage circuit breaker |
| UNSPSC | 39121601 |
| eClass | V11.0 : 27142207 |
| Codice categoria granulare IDEA (IGCC) | 4875 >> Residual current circuit breaker (RCCB) |
| Codice classificazione oggetto | F |
| Norme di riferimento | IEC 61009-1 |
| IEC 61009-2-1 | |
| EN 61009-1 | |
| EN 61009-2-1 | |
| Caratteristica | Valore |
|---|---|
| numero di poli (totale) (EF008618) | 4 |
| numero di poli protetti (EF005548) | 3 |
| tensione nominale (EF000228) | 415 V |
| tensione di isolamento nominale Ui (EF001366) | 500 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| corrente nominale (EF000227) | 32 A |
| corrente di guasto nominale (EF002358) | 0.03 A |
| tipo di corrente di guasto (EF002560) | A |
| classe di limitazione energetica (EF002568) | 3 |
| potere di interruzione nominale secondo EN 61009 (EF012628) | 6 kA |
| potere di interruzione nominale secondo IEC 60947-2 (EF006065) | 10 kA |
| potere di interruzione nominale in cortocircuito (Icn) secondo EN 61009-1 (EF011981) | 6 kA |
| caratteristica di spegnimento (EF012587) | non ritardato |
| tipo di tensione (EF000187) | AC |
| frequenza (EF005455) | 50/60 Hz |
| caratteristica di intervento (EF000889) | K |
| conduttore neutro a commutazione (EF005997) | Sì |
| con dispositivo di bloccaggio (EF007385) | Sì |
| categoria di sovratensione (EF002569) | 3 |
| grado di inquinamento (EF002570) | 2 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| numero di unità modulari (EF002950) | 4 |
| profondità di montaggio (EF000218) | 69 mm |
| protezione da scatto intempestivo (EF009497) | No |
| grado di protezione (IP) (EF005474) | IP2X |
| sezione conduttore collegabile unifilare (EF007337) | 25 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 25 mm² |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
