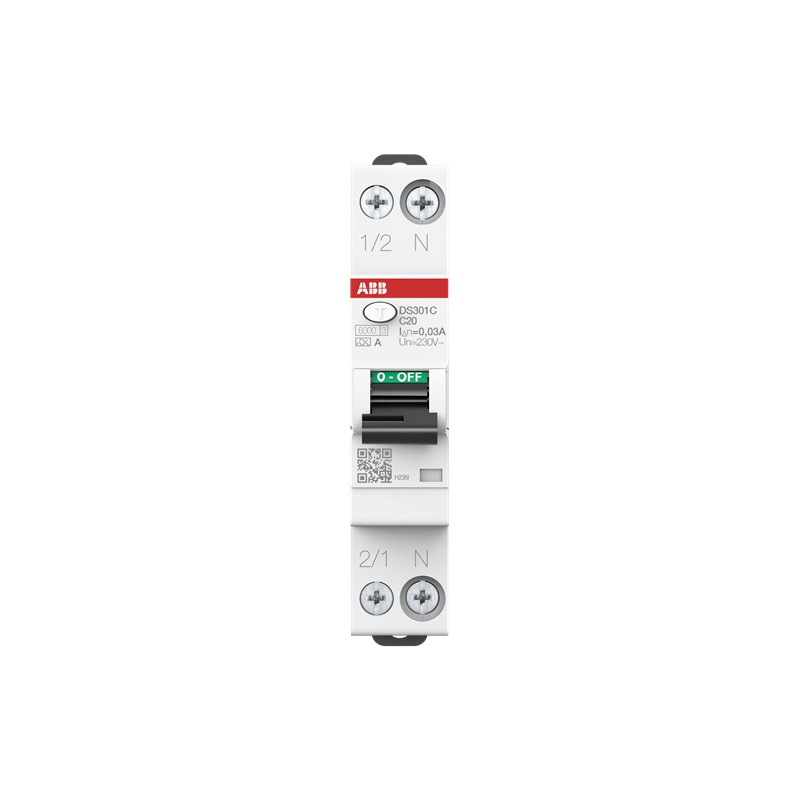

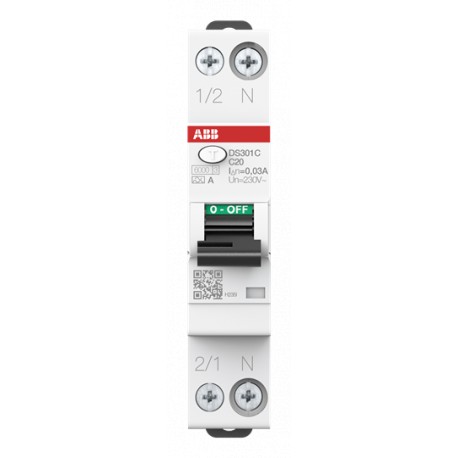

2CSR255163R1204 ABB I.com.DS301C 1p+N C 20A A 6kA 30mA
2CSR255163R1204
ABB
I.com.DS301C 1p+N C 20A A 6kA 30mA
Residual Current Circuit Breaker with Overcurrent Protection DS301C - 1P+N - 30 mA - 20 A - C - Type A
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > interruttore differenziale
Terziario / industriale
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| EcoSolutions Profile | 9AKK108471A0996 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.18 % |
| Material Resource Reduction (wt. %) | Design for Reduced Resource Consumption - 45 % |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| UL 2799 Zero Waste To Landfill Validation available | |
| Sustainable Material Content in Packaging (wt. %) | Recycled Cardboard - 71.18 % |
| Recycled Paper - 0 % | |
| Improved Energy Efficiency for Customers | Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line |
| Extended Product Lifetime | Product Durability |
| End Of Life Disassembling Instructions | 9AKK108469A2271 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A8865 |
| Dati tecnici | |
| Tipo di corrente residua | Type A |
| Test Voltage (Ut) | 170 ... 264 V |
| Tensione prova dielettrica | 2.5 kV |
| Potere di cortocircuito estremo nominale (Icu) | 6 kA |
| Rated Residual Breaking Capacity (IΔm) | EN 61009-1 4500 A |
| IEC 61009-1 3000 A | |
| Potere di cortocircuito di servizio nominale (Ics) | 6 kA |
| Collegamento tensione di alimentazione | Arbitrario |
| Indicazione posizione contatto | Rosso ON / Verde OFF |
| Classe limitazione energia | 3 |
| Resistenza elettrica | 7000 ciclo (i) |
| Resistenza meccanica | 7000 ciclo (i) |
| Numero di poli protetti | 1 |
| Numero di poli | 1P+N |
| Number of Modular Spacings per DIN Rail | 1 |
| Fault Indication | Blue Flag Below Toggle |
| Caratteristica operativa | Istantaneo |
| Posizione dei terminali neutri | Right |
| Coppia di serraggio | 1.2 N·m |
| Tipo accessorio | Busbar Psc series, Padlock |
| Tipo di attuatore | Toggle - Insulation group II, Black RAL 9005, sealable in ON-OFF positions |
| Tipo di involucro | Insulation group I - II, RAL 7035 |
| Tipo di morsetto a vite | Failsafe Bi-directional Cylinder-lift Terminal |
| Opzioni fornite | Screwless ( Please check equivalent DSX301C ) |
| Accessories Available | No |
| Capacità di connessione | Busbar 10 ... 10 mm² |
| Rigid 1.5 ... 16 mm² | |
| Flessibile 1.5 ... 16 mm² | |
| Sezione nominale | 1 - Solid-Core 1.5 … 16 mm² |
| 4 - Multi-Wired 1.5 … 10 mm² | |
| Lunghezza di spelatura cavo | 10 mm |
| Tipo di morsetto | Screw Terminals |
| Electrical | |
| Caratteristica di intervento | C |
| Tensione nominale di funzionamento | secondo IEC 60898-1 240 V |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 500 V |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| Tipo di tensione d'ingresso | AC |
| Corrente nominale (In) | 20 A |
| Corrente residua nominale | 30 mA |
| Potere nominale di cortocircuito | 6 kA |
| Frequenza nominale (f) | 50 Hz |
| Perdita di potenza | Average per Pole 1.7 W |
| Phase Pole 2.6 W | |
| Neutral Pole 0.8 W | |
| Total 3.4 W | |
| Categoria di sovratensione | III |
| Material Compliance | |
| Informazioni RoHS | 9AKK108466A7779 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20220727 |
| REACH Declaration | 9AKK108467A9482 |
| REACH Information | True - contains substances > 0.1 mass percentage |
| REACH Date | 20240429 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 … 55 °C |
| Temperatura di riferimento aria ambiente | 30 °C |
| Grado di protezione | IP20 |
| IP40 | |
| Grado di inquinamento | 2 |
| Condizioni ambientali | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 20 Cycles with Load 0.8 In: 1g or 1mm 50 … 150 … 5 Hz |
| Resistenza agli urti secondo IEC 60068-2-27 | 25g 2 shocks 13 ms |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 1 |
| Larghezza prodotto | 17.6 mm |
| Altezza prodotto | 92 mm |
| Profondità prodotto | 68 mm |
| Peso netto prodotto | 110 g |
| Profondità integrata (t2) | 17.6 mm |
| Engineering | |
| EPLAN Data | 9AAF618237_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 0.127 kg |
| E-Number (Finland) | 3214087 |
| E-Number (Norway) | 1682799 |
| E-Number (Sweden) | 2160194 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | 9AKK107991A9485 |
| Certificato CCC | 9AKK108467A0379 |
| Certificato CEBEC | 9AKK108466A9450 |
| Dichiarazione di conformità - CE | 9AKK108466A7779 |
| Certificato KEMA | 9AKK108467A0378 |
| Certificato SEV | 9AKK108467A0377 |
| Certificato VDE | 9AKK108466A9224 |
| Installation | |
| Istruzioni e manuali | 9AKK107991A9407 |
| Tipo di montaggio | DIN-Rail |
| Posizione di montaggio | Any |
| Download Piu' Usati | |
| Scheda tecnica | 9AKK108466A9620 |
| Disegni meccanici | 9AKK107991A9486 |
| 9AKK107991A9487 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000905 - Earth leakage circuit breaker |
| ETIM 10 | EC000905 - Earth leakage circuit breaker |
| UNSPSC | 39121601 |
| eClass | V11.0 : 27142207 |
| Codice categoria granulare IDEA (IGCC) | 4875 >> Residual current circuit breaker (RCCB) |
| Codice classificazione oggetto | F |
| Norme di riferimento | IEC/EN 61009-1 |
| IEC/EN 61009-2-1 | |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
