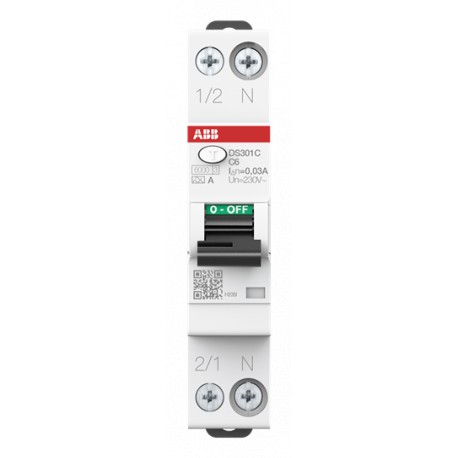

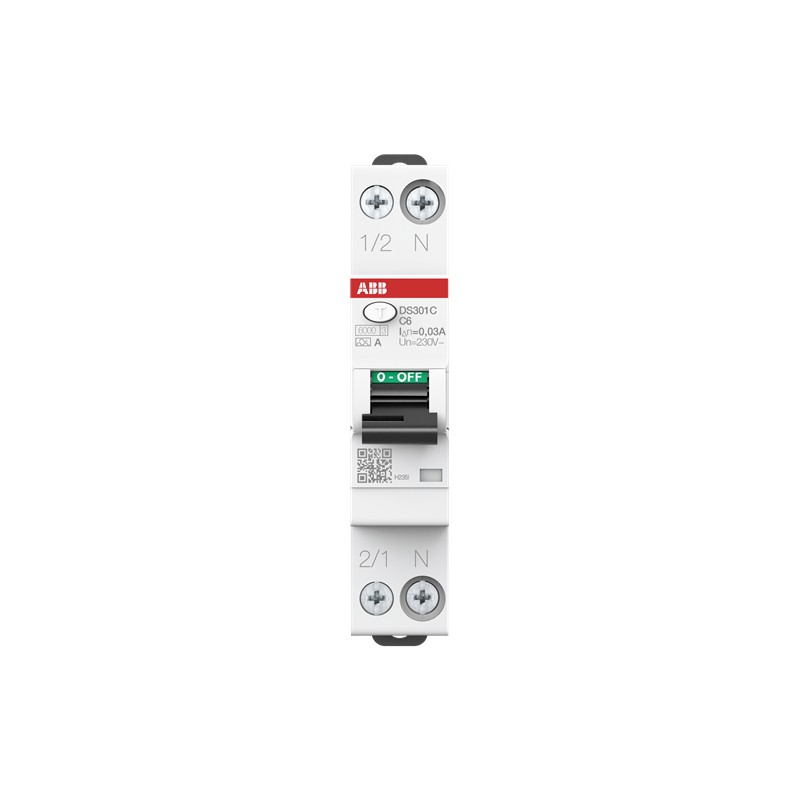

2CSR255163R1064 ABB I.com.DS301C 1p+N C 6A 10kA 30mA
2CSR255163R1064
ABB
I.com.DS301C 1p+N C 6A 10kA 30mA
DS301C C6 A30 interruttore differenziale con protezione da sovracorrente
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > interruttore differenziale
Terziario / industriale
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲- Tipo di prodotto esteso:
- DS301C C6 A30
- ID prodotto:
- 2CSR255163R1064
- Ean:
- 8012542360957
- Descrizione catalogo:
- DS301C C6 A30 interruttore differenziale con protezione da sovracorrente
- Descrizione lunga:
- La serie DS301C è un RCBO 1P+N in una larghezza di modulo per la protezione del circuito monofase dell'utente finale contro le correnti di sovraccarico e cortocircuito, la protezione contro gli effetti delle correnti di guasto a terra alternate sinusoidali e pulsate continue, la protezione da contatto indiretto e la protezione aggiuntiva del contatto diretto (con sensibilità = 30 mA)
+
–
accessoristica
| Identificatore | descrizione | tizio | Qty | Unità di misura |
|---|---|---|---|---|
| GJF1101903R0004 | Terminali SA1E e materiale di installazione | SA1E | 1 | pezzo |
| GJF1101903R0002 | Terminali SA2 e materiale di installazione | Uniformità | 1 | pezzo |
| GJF1109999R0001 | Terminali SA2I e materiale di installazione | SA2I | 1 | pezzo |
| GJF1101903R0003 | Terminali SA3 e materiale di installazione | ..RAR | 1 | pezzo |
| 2CDL210331R1012 | PSc 1/24/10 N Sbarre | PSc 24/01/10 N | 1 | pezzo |
| 2CDL210331R1060 | Collettore PSc 1/120/10 N | PSc 1/120/10 N | 1 | pezzo |
| 2CDL230331R1012 | PSc 3/24/10 N Sbarre | PSc 24/03/10 N | 1 | pezzo |
| 2CDL230331R1060 | PSc 3/120/10 N Sbarre | PSc 3/120/10 N | 1 | pezzo |
| 2CDL200331R0003 | Limite finale PSc-END | PSc-FIN | 1 | pezzo |
| 2CDL200331R0013 | Accessori BSKc per sbarre PSc | BSKc | 1 | pezzo |
| 2CDL200001R2506 | Terminale di alimentazione AST25/27QS | AST25/27QS | 1 | pezzo |
tecnico
- standard:
- IEC/EN 61009-1
IEC/EN 61009-2-1
- Funzione di inciampo:
- C
- Tipo di corrente residua:
- Un tipo
- Tensione operativa nominale:
- 230 / 240 V AC
- Tensione di isolamento nominale (Uio):
- 500 V
- Tensione di prova (Ut):
- 170 ... 264 V
- Tensione nominale di supporto agli impulsi (Ugoblin):
- 4 kV
- Tensione di prova dielettrica:
- 2,5 kV
- Tensione di resistenza all'impulso nominale primaria:
- 4 kV
- Tipo di tensione di ingresso:
- corrente alternata
- Corrente nominale (IN):
- 6 A
- Corrente residua nominale:
- 30 mA
- Capacità nominale di cortocircuito:
- 6 kA
- Capacità definitiva di rottura del cortocircuito nominale (ICu):
- 6 kA
- Capacità nominale di rottura residua (IΔm):
- EN 61009-1 6000 A
IEC 61009-1 4500 A
- Capacità nominale di interruzione del cortocircuito del servizio (ICs):
- 6 kA
- Tipo di corrente di dispersione:
- Uno
- Frequenza nominale (f):
- 50 ... 60 Hz
- Perdita di potenza:
- Media per polo 0.78 W
Polo di fase 1,47 W
Polo neutro 0.09 W
Totale 1.56 W
- Connessione alimentatore:
- arbitrario
- Indicazione della posizione di contatto:
- Rosso ON / Verde SPENTO
- Classe di limitazione energetica:
- 3
- resistenza:
- Ciclo 7000
- Resistenza meccanica:
- Ciclo 7000
- Numero di poli:
- 1
- Numero di pali protetti:
- 1
- Numero di spaziatura modulare per guida DIN:
- 1
- Indicazione di guasto:
- Bandiera blu sotto l'interruttore
- Funzione operativa:
- Istantaneo
- Categoria overvoltage:
- Iii
- Posizione dei terminali neutri:
- corretto
- stringere:
- 1,2 N·m
- Tipo di accessorio:
- Sbarre serie Psc, Lucchetto
- Tipo attuatore:
- Leva - Gruppo isolante II, Nero RAL 9005,
sigillabile in posizioni ON-OFF
- Tipo di alloggiamento:
- Gruppo isolante I - II, RAL 7035
- Tipo di montaggio:
- su GUIDA DIN EN 60715 (35mm) tramite clip di montaggio
- Tipo di terminale a vite:
- Terminale di sollevamento cilindri a due strade a sicurezza
- Posizione di montaggio:
- qualunque
- Accessori disponibili:
- No
- Dimensioni del cavo:
- 16 mm²
- Capacità di connessione:
- Sbarra 10 ... 10 mm²
Rigido 1,5 ... 16 mm²
Flessibile 1,5 ... 16 mm²
- Sezione trasversale nominale:
- 1 - Nucleo solido 1,5 ... 16 mm²
4 - Multi-cablaggio 1,5 ... 10 mm²
- Lunghezza estrazione filo:
- 10 mm
- Tipo terminale:
- Terminali a vite
ambientale
- Temperatura:
- -25 ... 55 °C
- Temperatura dell'aria ambiente di riferimento:
- 30oC
- Grado di protezione:
- Terminali IP20
Custodia IP40
- Grado di contaminazione:
- 2
- Condizioni ambientali:
- 28 cicli
|con 55 °C / 90-96 %
|e 25 °C / 95-100 %
- Resistenza alle vibrazioni secondo IEC 60068-2-6:
- 0,1 mm o 1 g - 20 cicli a 5... 150... 5 Hz
- Resistenza agli urti secondo IEC 60068-2-27:
- 25g 2 ammortizzatori 13 ms
dimensioni
- Larghezza in numero di spaziatura modulare:
- 1
- Larghezza netta del prodotto:
- 0.0176M
- Altezza netta del prodotto:
- 0.092M
- Profondità prodotto/Lunghezza rete:
- 0.068M
- Peso netto del prodotto:
- 0.110Kg
- Profondità integrata (T2):
- 17,6 mm
Informazioni sul contenitore
- Unità di livello pacchetto 1:
- scatola 1 pezzo
- Larghezza livello pacchetto 1:
- 81 mm
- Altezza livello pacchetto 1:
- 25 mm
- Profondità/lunghezza livello pacchetto 1:
- 98 mm
- Livello di peso lordo 1 della confezione:
- 0,127 kg
- Pacchetto EAN di livello 1:
- 8012542360957
ordinando
- Quantità minima dell'ordine:
- 1 pezzo
- Numero della tariffa doganale:
- 85363010
- Numero elettronico (Finlandia):
- 3214083
- Paese d'origine:
- Italia (IT)
Certificati e dichiarazioni (numero di documento)
- Certificato CB:
- 9AKK107991A9485
- Certificato CCC:
- 9AKK108467A0379
- Certificato CEBEC:
- 9AKK108466A9450
- Dichiarazione di conformità - CE:
- 9AKK108466A7779
- Istruzioni e manuali:
- 9AKK107991A9407
- Certificato Kema:
- 9AKK108467A0378
- Informazioni RoHS:
- 9AKK108466A7779
- Certificato SEV:
- 9AKK108467A0377
- Certificato VDE:
- 9AKK108466A9224
Download più popolari
- Scheda tecnica, Informazioni tecniche:
- 9AKK108466A9620
- Istruzioni e manuali:
- 9AKK107991A9407
- Disegni meccanici:
- 9AKK107991A9486
9AKK107991A9487
- EPLAN Macro:
- 9AKK108467A7418
Classificazioni
- ETIM 7:
- EC000905 - Interruttore automatico a perdita di terra
- ETIM 8:
- EC000905 - Interruttore automatico a perdita di terra
- Albero del catalogo EPLAN:
- Ingegneria elettrica / Dispositivi di protezione / Interruttore automatico di corrente di guasto a terra
- Categoria WEEE:
- 5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
- WEEE B2C / B2B:
- Dal business al consumatore
- CN8:
- 85363010
- Classe elettronica:
- V11.0 : 27142207
- Codice di classificazione degli oggetti:
- F
