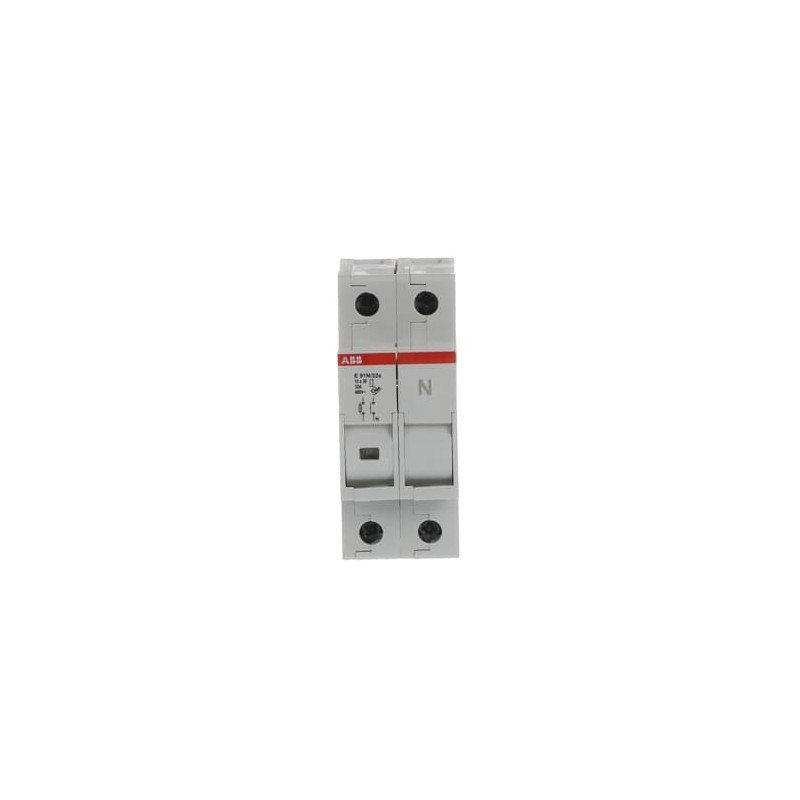

2CSM251503R1801 ABB Base portafusibili E91N/32s 32A 1p+N ind
2CSM251503R1801
ABB
Base portafusibili E91N/32s 32A 1p+N ind
Portafusibili
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > supporto per fusibile cilindrico
Altri dispositivi modulari
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Numero di poli protetti | 1 |
| Numero di poli | 2P |
| Posizione dei terminali neutri | Right |
| Coppia di serraggio | 2...2.5 N·m |
| Categoria di utilizzo | AC-20B |
| AC-22B | |
| Lock Type | Padlockable When Open |
| Tipo di guarnizione | Sealing Wire |
| Material of Conductor | Rame |
| Opzioni fornite | With LED |
| Cacciavite raccomandato | Pozidriv 2 |
| Shock and Vibration Withstand acc. to IEC 61373 | Category 1, Class B |
| Capacità di connessione | Rigid 2x5 mm² |
| Stranded 2x2-5 mm² | |
| Taglia fusibile | 10x38 mm |
| Operating Humidity (RHamb) | max. 90% with temp. +20 °C |
| 50% with max. temp. +40 °C | |
| Corrente nominale di funzionamento AC (Ie) | 32 A |
| Electrical | |
| Tensione nominale (Ur) | acc. To IEC 400 V |
| acc. To UL 690 V | |
| Tensione nominale di funzionamento | AC-20B 690 V |
| |AC-22B 400 V | |
| Tensione nominale di isolamento (Ui) | 1 kV |
| Tensione ausiliaria AC/DC | LED Indicator 24-1000 V |
| Frequenza nominale (f) | 50/60 Hz |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 3 W |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi UL/CSA | Rigid 2x10 AWG |
| Stranded 2x14-10 AWG | |
| Material Compliance | |
| Informazioni RoHS | 9AKK106713A5623 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 1/1/2014 |
| REACH Declaration | 9AKK108467A9482 |
| REACH Information | True - contains substances > 0.1 mass percentage |
| REACH Date | 20240429 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Temperatura ambiente | In funzione -5...+40 °C |
| In magazzino -25...+70 °C | |
| Grado di protezione | IP20 |
| Massima altitudine d'esercizio permessa | 2000 m |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 1 mm 2 … 13 Hz |
| Resistenza agli urti secondo IEC 60068-2-27 | 15g 18 shocks 13 ms |
| Informazioni ambientali | fare riferimento alle Informazioni RoHS |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 2 |
| Larghezza prodotto | 35 mm |
| Altezza prodotto | 85 mm |
| Profondità prodotto | 64 mm |
| Peso netto prodotto | 131 g |
| Profondità integrata (t2) | 64 mm |
| Ordinazione | |
| Unità imballo livello 1 | box 3 pezzo (i) |
| Peso lordo imballo livello 1 | 0.396 kg |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato BV | 9AKK108467A0330 |
| Certificato CCC | 9AKK108467A0340 |
| Dichiarazione di conformità - CE | 9AKK106713A5623 |
| Certificato IMQ | 9AKK108467A0324 |
| Certificato KRS | 9AKK108467A0337 |
| Certificato LR | 9AKK107991A7313 |
| Certificato UL | 9AKK107992A1039 |
| Installation | |
| Tipo di montaggio | DIN-Rail |
| Download Piu' Usati | |
| Scheda tecnica | 2CSC444002B0204 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC002705 - Holder for cylindrical fuse |
| ETIM 10 | EC002705 - Holder for cylindrical fuse |
| eClass | V11.0 : 27142121 |
| Codice classificazione oggetto | F |
| Norme di riferimento | IEC 60947-3 |
| Ente di certificazione | IMQ |
| BV | |
| Korean register | |
| CCC | |
| EAC | |
| Standardization Body | UL |
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | barra DIN |
| per dimensione del fusibile (EF008316) | 10×38 mm |
| numero di poli (EF001391) | 2 |
| conduttore neutro a commutazione (EF005997) | Sì |
| chiudibile (EF000113) | Sì |
| con visualizzazione ottica dei difetti (EF008181) | Sì |
| numero di unità modulari (EF002950) | 2 |
| profondità di montaggio (EF000218) | 64 mm |
| grado di protezione (IP) (EF005474) | IP20 |
