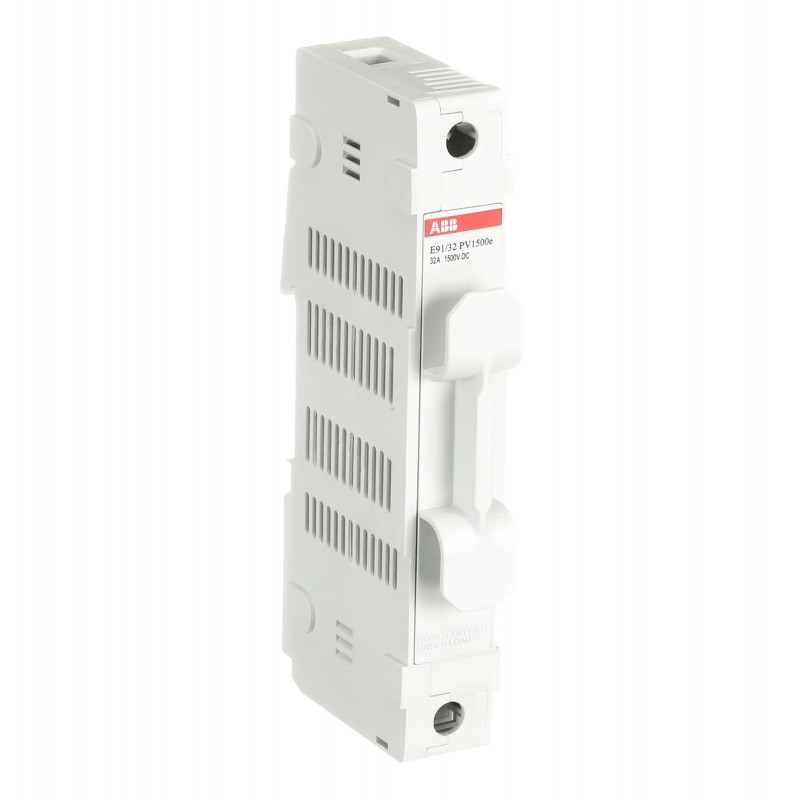

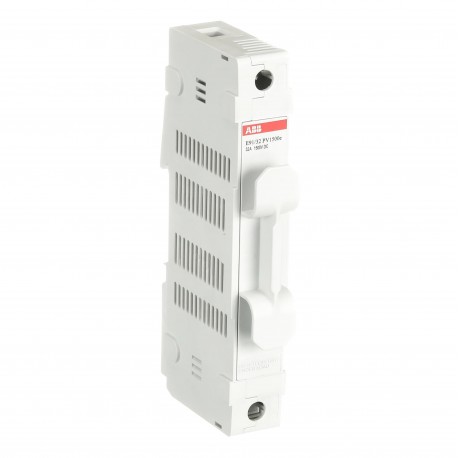

2CSM202041R1801 ABB Base portafusibili E91/32PV 1500e 32A 1p
2CSM202041R1801
ABB
Base portafusibili E91/32PV 1500e 32A 1p
E91/32 PV1500e Fuse holder
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > supporto per fusibile cilindrico
Altri dispositivi modulari
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Numero di poli | 1P |
| Coppia di serraggio | 2-2.5 N·m |
| Tipo di fusibile | gPV |
| Lock Type | Non Padlockable |
| Material of Conductor | Rame |
| Note | For use with CU only 60°C, 75°C or 90°C wire |
| Shock and Vibration Withstand acc. to IEC 61373 | Category 1, Class B |
| Number of Batteries | 0 |
| Capacità di connessione | Stranded 0.75…25 mm² |
| Rigid 0.75…25 mm² | |
| Taglia fusibile | 10x85 mm |
| Operating Humidity (RHamb) | max. 90% at +20 °C |
| 50% at max. +40 °C | |
| Electrical | |
| Tensione nominale (Ur) | 1500 V DC |
| Tensione nominale di isolamento (Ui) | 1 kV |
| Corrente nominale (In) | 32 A |
| Perdita di potenza | 6 W |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi UL/CSA | Stranded 14…10 AWG |
| Rigid 14…6 AWG | |
| Coppia di serraggio UL/CSA | 18-22 in·lb |
| Material Compliance | |
| Informazioni RoHS | 9AKK107492A3751 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20211115 |
| REACH Declaration | 9AKK108467A9482 |
| REACH Information | True - contains substances > 0.1 mass percentage |
| REACH Date | 20240429 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business to Business |
| Dati ambientali | |
| Temperatura ambiente | In funzione -5…85 °C |
| In magazzino -25…85 °C | |
| Grado di protezione | IP20 |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 1 mm 2 … 13 Hz |
| Resistenza agli urti secondo IEC 60068-2-27 | 15g 18 shocks 11 ms |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 1.3 |
| Larghezza prodotto | 22.5 mm |
| Altezza prodotto | 134 mm |
| Profondità prodotto | 65 mm |
| Peso netto prodotto | 80 g |
| Profondità integrata (t2) | 65 mm |
| Ordinazione | |
| Unità imballo livello 1 | box 5 pezzo (i) |
| Peso lordo imballo livello 1 | 420 g |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 9AKK107492A3751 |
| Certificato UL | 9AKK108467A0348 |
| Installation | |
| Tipo di montaggio | DIN-Rail |
| Download Piu' Usati | |
| Scheda tecnica | 2CSC444002B0204 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC002705 - Holder for cylindrical fuse |
| ETIM 10 | EC002705 - Holder for cylindrical fuse |
| UNSPSC | 39121624 |
| eClass | V11.0 : 27142121 |
| Codice categoria granulare IDEA (IGCC) | 4972 >> Fuse holder |
| Codice classificazione oggetto | F |
| Norme di riferimento | IEC 60269-1 |
| UL 4248-19 | |
| Ente di certificazione | CCC |
| Standardization Body | UL |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
