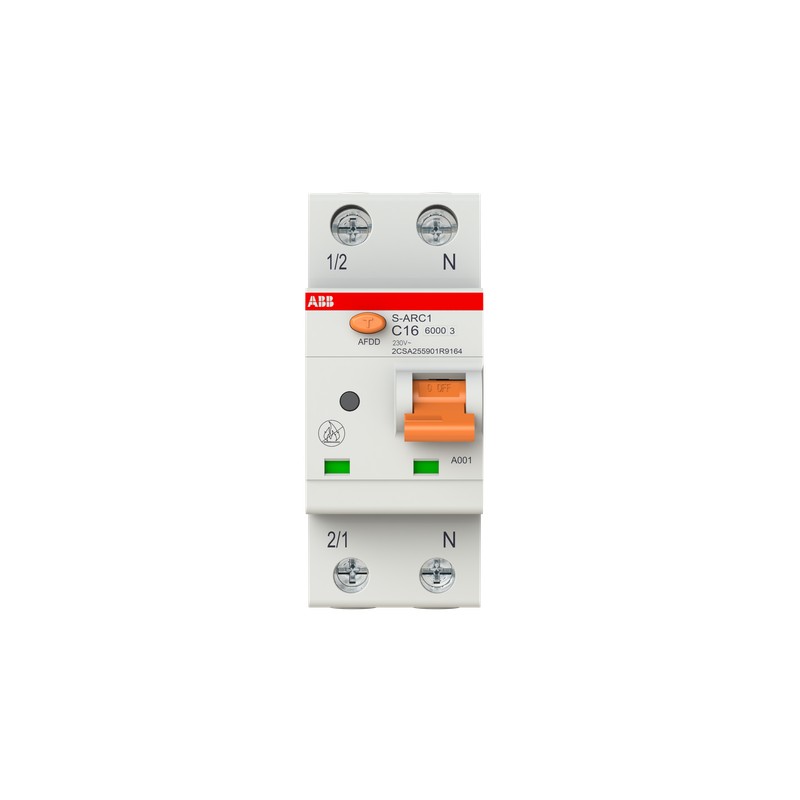

2CSA255901R9164 ABB S-ARC1C16 Det. Arco + Int. Autom.
Riferimento: 2CSA255901R9164
Produttore: ABB
Descrizione:
S-ARC1C16 Det. Arco + Int. Autom.
AFDD
Categorie:
- disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > interruttore differenziale miniaturizzato
- ABB > Industriale
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| EcoSolutions Profile | 9AKK108471A1002 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 81.91 % |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| UL 2799 Zero Waste To Landfill Validation available | |
| Extended Product Lifetime | Product Durability |
| End Of Life Disassembling Instructions | 9AKK108469A4799 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A8866 |
| Dati tecnici | |
| Tensione prova dielettrica | 2.5 kV |
| Potere di cortocircuito estremo nominale (Icu) | 7.5 kA |
| Potere di cortocircuito di servizio nominale (Ics) | 6 kA |
| Collegamento tensione di alimentazione | Arbitrario |
| Indicazione posizione contatto | Rosso ON / Verde OFF |
| Classe limitazione energia | 3 |
| Resistenza elettrica | 10000 ciclo (i) |
| Resistenza meccanica | 20000 ciclo (i) |
| Numero di poli protetti | 1 |
| Numero di poli | 1P+N |
| Number of Modular Spacings per DIN Rail | 2 |
| Caratteristica operativa | Istantaneo |
| Posizione dei terminali neutri | Right |
| Coppia di serraggio | 2.8 N·m |
| Tipo accessorio | Auxiliary contact |
| Auxiliary/Signal contact | |
| Shunt trip | |
| Undervoltage release | |
| Overvoltage release | |
| Tipo di attuatore | Toggle - Insulation group II,Orange RAL 2004, sealable in ON-OFF-positions |
| Tipo di involucro | Insulation group I, RAL 7035 |
| Tipo di morsetto a vite | Failsafe Bi-directional Cylinder-lift Terminal |
| Include | Fire protection switch |
| Accessories Available | Sì |
| Mounting Position of Accessories | Right |
| Number of Batteries | 0 |
| Capacità di connessione | Busbar 10 mm² |
| Rigid 1…25 mm² | |
| Flessibile 1…16 mm² | |
| Lunghezza di spelatura cavo | 12 mm |
| Tipo di morsetto | Screw Terminals |
| Electrical | |
| Caratteristica di intervento | C |
| Tensione nominale di funzionamento | 230...240 V AC |
| Tensione nominale di isolamento (Ui) | 500 V |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| Tipo di tensione d'ingresso | AC |
| Corrente nominale (In) | 16 A |
| Potere nominale di cortocircuito | 6 kA |
| Frequenza nominale (f) | 50 Hz |
| Perdita di potenza | Total 2.8 W |
| Categoria di sovratensione | III |
| Design | |
| Number of Modules | 2 |
| Material Compliance | |
| Informazioni RoHS | 9AKK107045A1564 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20170621 |
| REACH Declaration | 9AKK108467A9482 |
| REACH Information | True - contains substances > 0.1 mass percentage |
| REACH Date | 20240429 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... 55 °C |
| In magazzino -40 ... 70 °C | |
| Temperatura di riferimento aria ambiente | 30 °C |
| Grado di protezione | Terminali IP20 |
| Abitazione IP40 | |
| Grado di inquinamento | 2 |
| Condizioni ambientali | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 20 Cycles with Load 0.8 In: 5g or 0.2mm 5 … 150 Hz |
| Resistenza agli urti secondo IEC 60068-2-27 | 30g 2 shocks 13 ms |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 2 |
| Larghezza prodotto | 35 mm |
| Altezza prodotto | 85 mm |
| Profondità prodotto | 69 mm |
| Peso netto prodotto | 180 g |
| Profondità integrata (t2) | 69 mm |
| Diagramma dimensionale | 9AKK106930A8989 |
| Engineering | |
| EPLAN Data | 9AAC190689_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 0.200 kg |
| E-Number (Finland) | 3211054 |
| E-Number (Sweden) | 2100151 |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 9AKK107045A1563 |
| Certificato IMQ | 9AKK107045A1660 |
| Certificato KC | 9AKK108466A5923 |
| Certificato VDE | 9AKK107045A6736 |
| Installation | |
| Istruzioni e manuali | 9AKK106930A8985 |
| 9AKK106930A8986 | |
| Tipo di montaggio | DIN-Rail |
| Posizione di montaggio | Any |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC420032D0201 |
| Disegni meccanici | 9AKK106930A8988 |
| 9AKK106930A8989 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC002694 - Miniature circuit breaker (MCB) with auxiliary device |
| ETIM 10 | EC002694 - Miniature circuit breaker (MCB) with auxiliary device |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141906 |
| Codice categoria granulare IDEA (IGCC) | 4900 >> Miniature circuit breaker (MCB) with auxiliary device |
| Codice classificazione oggetto | F |
| Norme di riferimento | IEC/EN 62606 |
| IEC/EN 60898-1 | |
ETIM for 2CSA255901R9164 Disgiuntori, fusibili (EC002694)
Nome caratteristica
Valore caratteristica
Nome caratteristicacaratteristica di intervento (EF000889)
Valore caratteristicaC
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicacorrente nominale (EF000227)
Valore caratteristica16 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica240 V
Nome caratteristicapotere di interruzione nominale secondo EN 60898 (EF006064)
Valore caratteristica7.5 kA
Nome caratteristicapotere di interruzione nominale secondo IEC 60947-2 (EF006065)
Valore caratteristica7.5 kA
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaAC
Nome caratteristicaclasse di limitazione energetica (EF002568)
Valore caratteristica3
Nome caratteristicafrequenza (EF000416)
Valore caratteristica50 Hz
Nome caratteristicaconduttore neutro a commutazione (EF005997)
Valore caratteristicaSì
Nome caratteristicacategoria di sovratensione (EF002569)
Valore caratteristica3
Nome caratteristicagrado di inquinamento (EF002570)
Valore caratteristica2
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica2
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica69 mm
Nome caratteristicadispositivi supplementari applicati dal produttore (EF008149)
Valore caratteristicainterruttore di protezione antincendio
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP40
