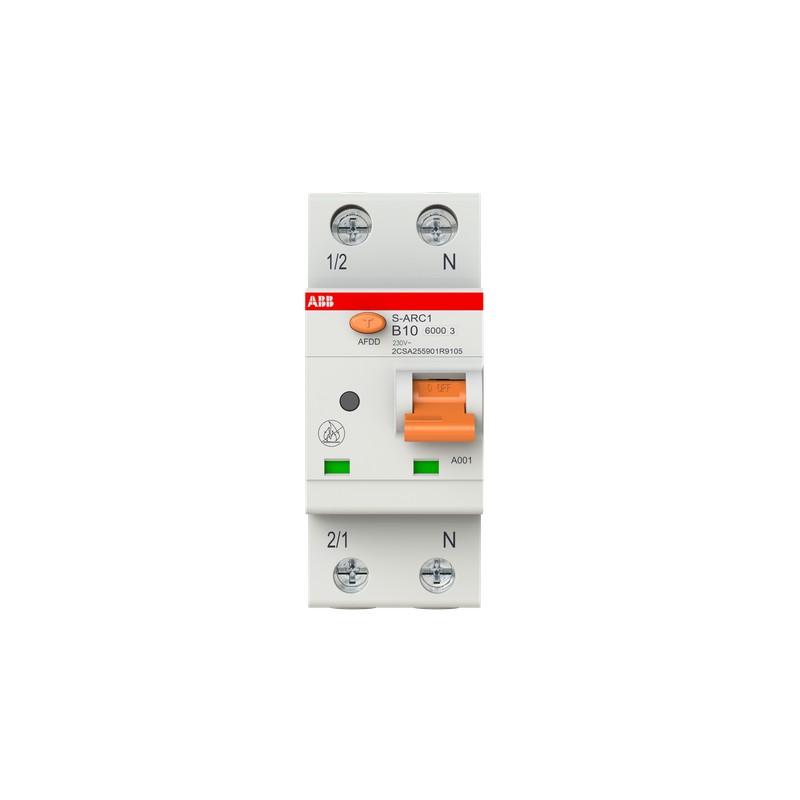

2CSA255901R9105 ABB S-ARC1B10 Rileva. Arch + Int. Autom.
2CSA255901R9105
ABB
S-ARC1B10 Rileva. Arch + Int. Autom.
AFDD
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > interruttore differenziale miniaturizzato
Industriale
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| EcoSolutions Profile | 9AKK108471A1002 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 81.91 % |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| UL 2799 Zero Waste To Landfill Validation available | |
| Extended Product Lifetime | Product Durability |
| End Of Life Disassembling Instructions | 9AKK108469A4799 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A8866 |
| Dati tecnici | |
| Tensione prova dielettrica | 2.5 kV |
| Potere di cortocircuito estremo nominale (Icu) | 7.5 kA |
| Potere di cortocircuito di servizio nominale (Ics) | 6 kA |
| Collegamento tensione di alimentazione | Arbitrario |
| Indicazione posizione contatto | Rosso ON / Verde OFF |
| Classe limitazione energia | 3 |
| Resistenza elettrica | 10000 ciclo (i) |
| Resistenza meccanica | 20000 ciclo (i) |
| Numero di poli protetti | 1 |
| Numero di poli | 1P+N |
| Number of Modular Spacings per DIN Rail | 2 |
| Caratteristica operativa | Istantaneo |
| Posizione dei terminali neutri | Right |
| Coppia di serraggio | 2.8 N·m |
| Tipo accessorio | Auxiliary contact |
| Auxiliary/Signal contact | |
| Shunt trip | |
| Undervoltage release | |
| Overvoltage release | |
| Tipo di attuatore | Toggle - Insulation group II,Orange RAL 2004, sealable in ON-OFF-positions |
| Tipo di involucro | Insulation group I, RAL 7035 |
| Tipo di morsetto a vite | Failsafe Bi-directional Cylinder-lift Terminal |
| Include | Fire protection switch |
| Accessories Available | Sì |
| Mounting Position of Accessories | Right |
| Number of Batteries | 0 |
| Capacità di connessione | Busbar 10 mm² |
| Rigid 1…25 mm² | |
| Flessibile 1…16 mm² | |
| Lunghezza di spelatura cavo | 12 mm |
| Tipo di morsetto | Screw Terminals |
| Electrical | |
| Caratteristica di intervento | B |
| Tensione nominale di funzionamento | 230...240 V AC |
| Tensione nominale di isolamento (Ui) | 500 V |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| Tipo di tensione d'ingresso | AC |
| Corrente nominale (In) | 10 A |
| Potere nominale di cortocircuito | 6 kA |
| Frequenza nominale (f) | 50 Hz |
| Perdita di potenza | 2.0 W |
| Categoria di sovratensione | III |
| Design | |
| Number of Modules | 2 |
| Material Compliance | |
| Informazioni RoHS | 9AKK107045A1564 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20170621 |
| REACH Declaration | 9AKK108467A9482 |
| REACH Information | True - contains substances > 0.1 mass percentage |
| REACH Date | 20240429 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... 55 °C |
| In magazzino -40 ... 70 °C | |
| Temperatura di riferimento aria ambiente | 30 °C |
| Grado di protezione | Terminali IP20 |
| Abitazione IP40 | |
| Grado di inquinamento | 2 |
| Condizioni ambientali | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 20 Cycles with Load 0.8 In: 5g or 0.2mm 5 … 150 Hz |
| Resistenza agli urti secondo IEC 60068-2-27 | 30g 2 shocks 13 ms |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 2 |
| Larghezza prodotto | 35 mm |
| Altezza prodotto | 85 mm |
| Profondità prodotto | 69 mm |
| Peso netto prodotto | 180 g |
| Profondità integrata (t2) | 69 mm |
| Diagramma dimensionale | 9AKK106930A8989 |
| Engineering | |
| EPLAN Data | 9AAC190689_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 0.200 kg |
| E-Number (Finland) | 3211000 |
| E-Number (Sweden) | 2100129 |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 9AKK107045A1563 |
| Certificato IMQ | 9AKK107045A1660 |
| Certificato KC | 9AKK108466A5923 |
| Certificato VDE | 9AKK107045A6736 |
| Installation | |
| Istruzioni e manuali | 9AKK106930A8985 |
| 9AKK106930A8986 | |
| Tipo di montaggio | DIN-Rail |
| Posizione di montaggio | Any |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC420032D0201 |
| Disegni meccanici | 9AKK106930A8988 |
| 9AKK106930A8989 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC002694 - Miniature circuit breaker (MCB) with auxiliary device |
| ETIM 10 | EC002694 - Miniature circuit breaker (MCB) with auxiliary device |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141906 |
| Codice categoria granulare IDEA (IGCC) | 4900 >> Miniature circuit breaker (MCB) with auxiliary device |
| Codice classificazione oggetto | F |
| Norme di riferimento | IEC/EN 62606 |
| IEC/EN 60898-1 | |
