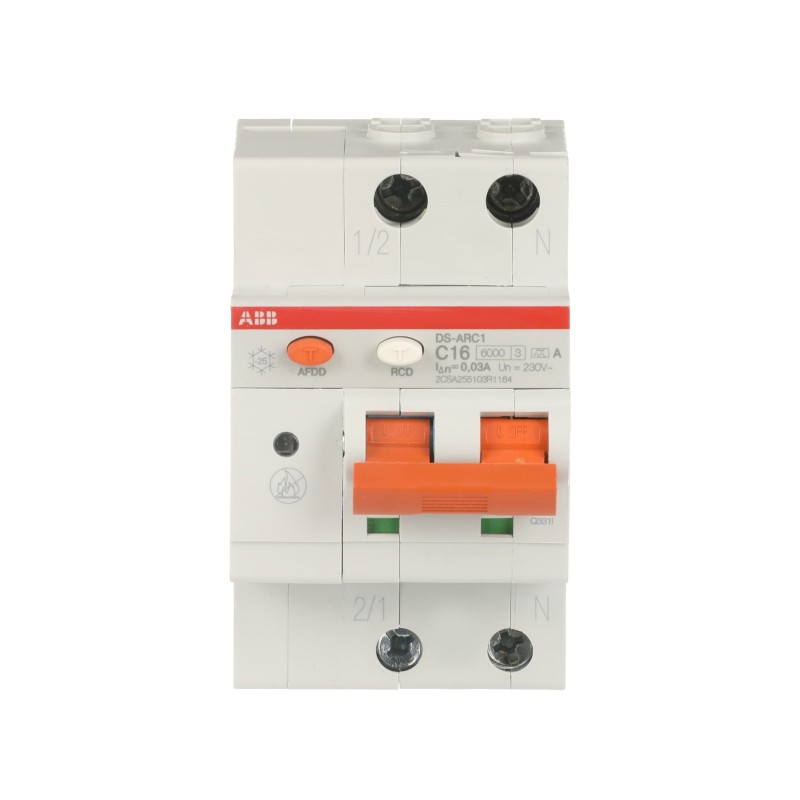

2CSA255103R1164 ABB DS-ARC1C16A30 Det. Arco + Pettine Internazionale.

Riferimento: 2CSA255103R1164

Produttore: ABB

Descrizione:

DS-ARC1C16A30 Det. Arco + Pettine Internazionale.
DS-ARC1 è un dispositivo di rilevamento guasti ad arco 1P+N (AFDD) con un RCBO integrato in tre moduli, per la protezione contro guasti dell'arco di terra, guasti dell'arco parallelo, guasti dell'arco seriale, sovravoltazione, correnti di cortocircuito, sovraccarico, correnti di guasto a terra

Categorie:

  • disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > interruttore differenziale con dispositivo ausiliario per dispersione a terra
  • ABB > Industriale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 205,79 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

b'

panoramica

Tipo di prodotto esteso:\n\n
DS-ARC1 C16 A30
ID prodotto:\n\n
2CSA255103R1164
Ean:\n\n
8012542611110
Descrizione catalogo:\n\n
DS-ARC1 C16 A30 Dispositivo di rilevamento guasti ad arco integrato con RCBO
Descrizione lunga:\n\n
DS-ARC1 è un dispositivo di rilevamento guasti ad arco 1P+N (AFDD) con un RCBO integrato in tre moduli, per la protezione contro guasti dell'arco di terra, guasti dell'arco parallelo, guasti dell'arco seriale, sovravoltazione, correnti di cortocircuito, sovraccarico, correnti di guasto a terra
\n\n
\n \n
\n\n

tecnico

\n\n
standard:\n\n
Norma IEC 62606

IN 62606

Norma IEC 61009-1

IN 61009-1

Norma IEC 61009-2-1

IN 61009-2-1
Nome prodotto:\n\n
Dispositivo di rilevamento guasti ad arco integrato con RCBO
Funzione di inciampo:\n\n
C
Tipo di corrente residua:\n\n
Tipo A
Tensione nominale (UR):\n\n
230 V
Tensione operativa nominale:\n\n
230-240 V CA
Tensione di isolamento nominale (Uio):\n\n
500 VAC
Tensione di prova (Ut):\n\n
170 ... 264 V
Tensione di prova dielettrica:\n\n
2,5 kV
Tensione di resistenza all'impulso nominale primaria:\n\n
4 kV
Tensione ausiliaria AC/DC:\n\n
230 V
Corrente nominale (IN):\n\n
16 A
Corrente residua nominale:\n\n
30 mA
Capacità nominale di cortocircuito (ICn):\n\n
6 kA
Capacità definitiva di rottura del cortocircuito nominale (ICu):\n\n
7,5 kA
Capacità nominale di rottura residua (IΔm):\n\n
6000 A
Corrente nominale di cortocircuito condizionale (INc):\n\n
7,5 kA
Capacità nominale di interruzione del cortocircuito del servizio (ICs):\n\n
6 kA
Tipo di corrente di dispersione:\n\n
Uno
Frequenza (F):\n\n
50 Hz
Frequenza nominale (f):\n\n
50...60 Hz
Perdita di potenza:\n\n
3,1 W
Connessione alimentatore:\n\n
arbitrario
Indicazione della posizione di contatto:\n\n
Rosso ON / Verde SPENTO
Classe di limitazione energetica:\n\n
3
resistenza:\n\n
Ciclo 10000
Resistenza meccanica (Nendu):\n\n
Ciclo 20000
Numero di poli:\n\n
2
Numero di pali protetti:\n\n
1
Indicazione di guasto:\n\n
Bandiera blu sull'interruttore
Funzione operativa:\n\n
Istantaneo
Categoria overvoltage:\n\n
Iii
Posizione dei terminali neutri:\n\n
corretto
stringere:\n\n
2.8 Nom
Tipo di accessorio:\n\n
Contatto ausiliario

Contatto segnale / contatto ausiliario

Bypassare il viaggio

Versione di subtensione

Rilascio di sovratensioni

Contatto ausiliario per l'assemblaggio del fondo
Tipo attuatore:\n\n
Toggle - Gruppo isolante II, Orange RAL 2004, sigillabile in posizione ON-OFF
Tipo di alloggiamento:\n\n
Gruppo isolante I, RAL 7035
Tipo di montaggio:\n\n
su guida DIN EN 60715 (35 mm) tramite clip di montaggio
Tipo di versione:\n\n
C
Tipo di terminale a vite:\n\n
Terminale di sollevamento cilindri a due strade a sicurezza
Opzioni fornite:\n\n
-
Posizione di montaggio:\n\n
qualunque
Accessori disponibili:\n\n
sì
Posizione di montaggio degli accessori:\n\n
corretto
Dimensioni del cavo:\n\n
25 millimetri di ²
Capacità di connessione:\n\n
Sbarra 10 mm²

Rigido 1 ... 25 mm²

Flessibile 1 ... 25 mm²
Lunghezza estrazione filo:\n\n
12 millimetri
Tipo terminale:\n\n
Terminali a vite
\n\n\n
\n\n

ambientale

\n\n
Temperatura dell'aria ambiente:\n\n
Operazione -25 ... 55 °C

Conservazione -40 ... 70 °C
Temperatura dell'aria ambiente di riferimento:\n\n
30oC
Grado di protezione:\n\n
Custodia IP40

Terminali IP20
Grado di contaminazione:\n\n
2
Condizioni ambientali:\n\n
68 cicli

55oC / 90-96%

e 25oC / 95-100%
Resistenza alle vibrazioni secondo IEC 60068-2-6:\n\n
0,2 mm o 5 g - 20 cicli a 5... 150... 5 Hz
Resistenza agli urti secondo IEC 60068-2-27:\n\n
25g / 2 colpi / 13 ms
Stato Rohs:\n\n
A seguito della direttiva UE 2011/65/UE
\n\n\n
\n\n

dimensioni

\n\n
Larghezza in numero di spaziatura modulare:\n\n
3
Larghezza netta del prodotto:\n\n
0,0525 m
Altezza netta del prodotto:\n\n
0,085 m
Profondità prodotto/Lunghezza rete:\n\n
0,069 m
Peso netto del prodotto:\n\n
0,240 kg
Profondità integrata (T2):\n\n
69 mm
\n\n\n
\n\n

Informazioni sul contenitore

\n\n
Unità di livello pacchetto 1:\n\n
scatola 1 pezzo
Larghezza livello pacchetto 1:\n\n
0,056 m
Altezza livello pacchetto 1:\n\n
0,095 m
Profondità/lunghezza livello pacchetto 1:\n\n
0,079 m
Livello di peso lordo 1 della confezione:\n\n
0,270 kg
Pacchetto EAN di livello 1:\n\n
8012542611110
\n\n\n
\n\n

ordinando

\n\n
Quantità minima dell'ordine:\n\n
1 pezzo
Numero della tariffa doganale:\n\n
85363010
Numero elettronico (Finlandia):\n\n
3211095
Paese d'origine:\n\n
Italia (IT)
Unità di misura di vendita:\n\n
pezzo
\n\n\n
\n\n

Certificati e dichiarazioni (numero di documento)

\n\n
Dichiarazione di conformità - CE:\n\n9AKK107046A6529
Istruzioni e manuali:\n\n9AKK107046A6173
9AKK106930A8986
Informazioni RoHS:\n\n9AKK107046A6530
\n\n\n
\n\n

Download più popolari

\n\n
Scheda tecnica, Informazioni tecniche:\n\n9AKK107046A7200
Istruzioni e manuali:\n\n9AKK107046A6173
9AKK106930A8986
\n\n\n
\n\n

Classificazioni

\n\n
ETIM 6:\n\n
EC002695 - Interruttore automatico con perdita di terra con dispositivo ausiliario
ETIM 7:\n\n
EC002695 - Interruttore automatico con perdita di terra con dispositivo ausiliario
ETIM 8:\n\n
EC002695 - Interruttore automatico con perdita di terra con dispositivo ausiliario
Albero del catalogo EPLAN:\n\n
Ingegneria elettrica / Dispositivi di protezione / Generale
Categoria WEEE:\n\n
5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
WEEE B2C / B2B:\n\n
Dal business al consumatore
CN8:\n\n
85363010
Codice di classificazione degli oggetti:\n\n
F
\n\n\n
\n\n \n \n \n
\n \n
'

ETIM for 2CSA255103R1164 Disgiuntori, fusibili (EC002695)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica240 V
Nome caratteristicacorrente nominale (EF000227)
Valore caratteristica16 A
Nome caratteristicacorrente di guasto nominale (EF002358)
Valore caratteristica0.03 A
Nome caratteristicatipo di corrente di guasto (EF002560)
Valore caratteristicaA
Nome caratteristicaclasse di limitazione energetica (EF002568)
Valore caratteristica3
Nome caratteristicapotere di interruzione nominale secondo EN 61009 (EF012628)
Valore caratteristica6 kA
Nome caratteristicapotere di interruzione nominale secondo IEC 60947-2 (EF006065)
Valore caratteristica7.5 kA
Nome caratteristicafrequenza (EF000034)
Valore caratteristica50 Hz
Nome caratteristicacaratteristica di intervento (EF000889)
Valore caratteristicaC
Nome caratteristicaconduttore neutro a commutazione (EF005997)
Valore caratteristicaSì
Nome caratteristicacategoria di sovratensione (EF002569)
Valore caratteristica3
Nome caratteristicagrado di inquinamento (EF002570)
Valore caratteristica2
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica3
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica69 mm
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP40
