> ABB>Scatole e contenitori>2CPX071729R9999 ABB U61TR5 Arm.empot.60mód. (150mm)pta.trans.
Prodotto precedente Prodotto successivo

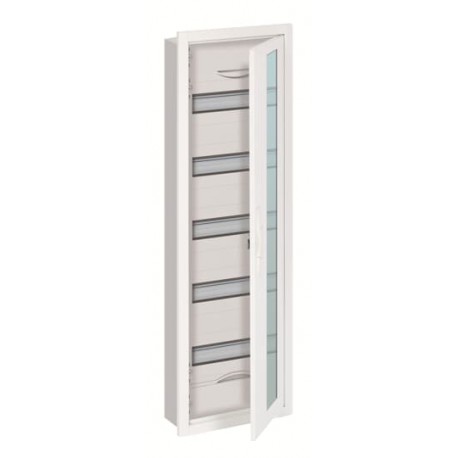

2CPX071729R9999 ABB U61TR5 Arm.empot.60mód. (150mm)pta.trans. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

2CPX071729R9999 ABB U61TR5 Arm.empot.60mód. (150mm)pta.trans.

2CPX071729R9999

ABB

U61TR5 Arm.empot.60mód. (150mm)pta.trans.

U61TR5 Scheda DistR 5R con porta di trasmissione

Maggiori dettagli


Scatole e contenitori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


  • Tipo di prodotto esteso:
    U61TR5
  • ID prodotto:
    2CPX071729R9999
  • Ean:
    4011617717294
  • Descrizione catalogo:
    U61TR5 Scheda DistR 5R con porta di trasmissione
  • Descrizione lunga:
    quadri di distribuzione compatti, serie U, armadio parzialmente assemblato, per uso interno, con telaio e porta chiusi, classe di protezione II (doppio isolamento), in combinazione con il set di messa a terra (accessorio) possiamo raggiungere la classe di protezione 1, grado di protezione IP31, norme applicabili: EN 61439-1, EN 61439-3, Tensione nominale di esercizio 400V AC 50/60 Hz, corrente nominale 125 A, verniciato a polvere, in RAL 9016, scatola in lamiera d'acciaio, porta trasparente, porta in lamiera d'acciaio, in RAL 9016, con serratura standard, angolo di apertura della porta di 130 gradi, cerniera della porta a destra o a sinistra, ingresso cavi in alto tramite flangia dell'ugello inclusa, nella parte inferiore tramite apertura della flangia preforata, dimensioni in mm (A x L x P x P): 984 x 310 x 120, Dimensioni telaio persiana in mm (A x L x P x P): 994 x 354 x 27, Unità a cricchetto 6 GU, larghezza pannello 1, 5 file, Unità spaziali 60, Distanza tra le file in mm: 150, coperture in plastica, pressione a 90 gradi e blocco girevole, RAL 7035, con morsetto rapido N/PE, guida di fissaggio cavi integrata, estesa con campi di distribuzione, supporto per dispositivi rimovibile

ordinando

  • Ean:
    4011617717294
  • Quantità minima dell'ordine:
    1 pezzo
  • Numero della tariffa doganale:
    85381000

dimensioni

  • Larghezza netta del prodotto:
    310millimetro
  • Altezza netta del prodotto:
    984millimetro
  • Profondità prodotto/Lunghezza rete:
    120millimetro
  • Peso netto del prodotto:
    12.143Kg

Informazioni sul contenitore

  • Unità di livello pacchetto 1:
    confezione da 1 pezzo
  • Larghezza livello pacchetto 1:
    380.000 millimetri
  • Altezza livello pacchetto 1:
    1020.000 millimetri
  • Profondità/lunghezza livello pacchetto 1:
    165.000 millimetri
  • Livello di peso lordo 1 della confezione:
    12,81 kg
  • Pacchetto EAN di livello 1:
    4011617717294
  • Unità di livello pacchetto 2:
    Pallet (elevatore) 15 pezzi
  • Larghezza livello pacchetto 2:
    800.000 millimetri
  • Altezza livello pacchetto 2:
    1510.000 millimetri
  • Profondità/lunghezza livello pacchetto 2:
    1200.000 millimetri
  • Peso lordo del livello del pacchetto 2:
    202.145 kg

ulteriori informazioni

  • colore:
    Traffico bianco
  • Tipo di piastra di copertura:
    porta
  • Grado di protezione:
    IP31
  • Disegno:
    Pensile da incasso
  • Unità di posizionamento DIN:
    60
  • Tipo di alloggiamento:
    quadri di distribuzione compatti
  • Larghezza del campo:
    1
  • Materiale abitativo:
    acciaio
  • Profondità interna:
    120 mm
  • Schede di misurazione:
    0
  • Posizione di montaggio:
    Pensile da incasso
  • Tipo di montaggio:
    Pensile da incasso
  • Profondità della nicchia:
    120 mm
  • Altezza della nicchia:
    1000 mm
  • Larghezza della nicchia:
    325 millimetri
  • Numero di righe:
    5
  • Perdita di potenza:
    Δt = 20K 32,9 W
    Δt = 25K 43,4 W
    Δt = 30K 54,4 W
  • Tipo principale di prodotto:
    U
  • Nome prodotto:
    U61TR5 Scheda DistR 5R con porta di trasmissione
  • Classe di protezione:
    isolato
  • Corrente nominale (IN):
    125 A

Certificati e dichiarazioni (numero di documento)

Classificazioni

  • ETIM 4:
    EC000214 - Piastra di distribuzione piccola
  • ETIM 5:
    EC000214 - Piastra di distribuzione piccola
  • ETIM 6:
    EC000214 - Piastra di distribuzione piccola
  • ETIM 7:
    EC000214 - Piastra di distribuzione piccola
  • Codice di classificazione degli oggetti:
    U
  • Categoria WEEE:
    4. Attrezzature di grandi dimensioni (qualsiasi dimensione esterna superiore a 50 cm)

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG ABB ELECTRICAL CONSUMER EN.pdf 14 Mbytes
