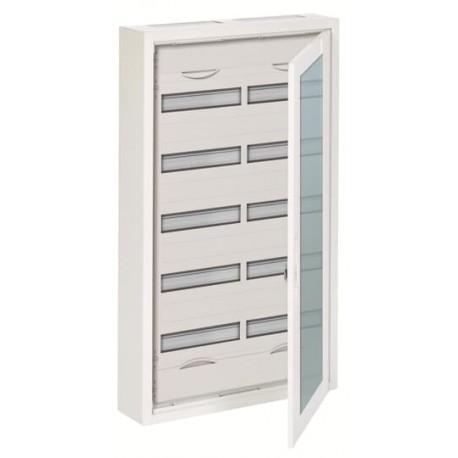

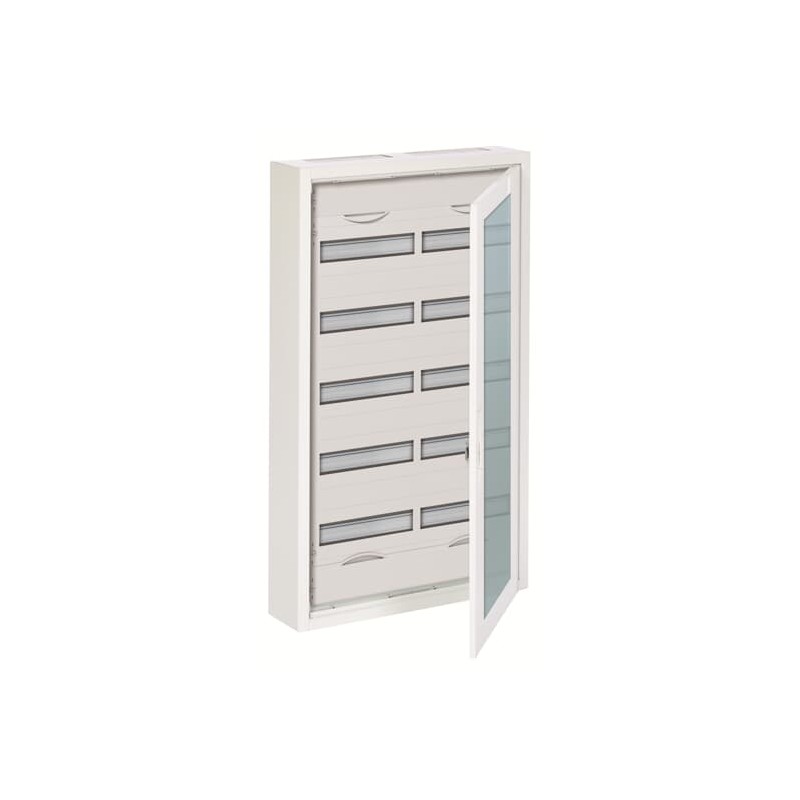

ABB 2CPX071703R9999 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

2CPX071703R9999 ABB AT62TR5 Arm.superf.120mód(150mm)pta.tran

Codice: 2CPX071703R9999

Produttore: ABB

Descrizione:

AT62TR5 Arm.superf.120mód(150mm)pta.tran
AT62TR5 Dist. Scheda 5R trasp.door

Categorie:

  • ABB > Scatole e contenitori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

  • Tipo di prodotto esteso:
    AT62TR5
  • ID prodotto:
    2CPX071703R9999
  • Ean:
    4011617717034
  • Descrizione catalogo:
    AT62TR5 Dist. Scheda 5R trasp.door
  • Descrizione lunga:
    quadri di distribuzione compatti, serie AT, armadio parzialmente assemblato, per uso interno, con porta, classe di protezione II (doppio isolamento), in combinazione con il set di messa a terra (accessorio) possiamo raggiungere la classe di protezione 1, grado di protezione IP43, norme applicabili: EN 61439-1, EN 61439-3, Tensione nominale di esercizio 400V AC 50/60 Hz, corrente nominale 125 A, verniciato a polvere, in RAL 9016, scatola in lamiera d'acciaio, porta trasparente, porta in lamiera d'acciaio, in RAL 9016, con serratura standard, angolo di apertura della porta di 130 gradi, cerniera della porta a destra o a sinistra, ingresso cavi in alto tramite flangia a membrana montata, nella parte inferiore tramite apertura della flangia preforata, dimensioni in mm (A x L x P x P): 974 x 574 x 140, Unità a cricchetto 6 GU, larghezza del pannello 2, 5 file, unità spaziali 120, distanza tra le file in mm: 150, coperture in plastica, blocco girevole a 90 gradi, RAL 7035, con morsetto rapido N/PE, Guida di fissaggio cavi integrata, estesa con campi di distribuzione, supporto per dispositivi rimovibile

ordinando

  • Ean:
    4011617717034
  • Quantità minima dell'ordine:
    1 pezzo
  • Numero della tariffa doganale:
    85381000
  • ID prodotto sostitutivo (NUOVO):
    2CPX052254R9999

dimensioni

  • Larghezza netta del prodotto:
    574millimetro
  • Altezza netta del prodotto:
    974millimetro
  • Profondità prodotto/Lunghezza rete:
    140millimetro
  • Peso netto del prodotto:
    17.061Kg

Informazioni sul contenitore

  • Unità di livello pacchetto 1:
    confezione da 1 pezzo
  • Larghezza livello pacchetto 1:
    580.000 millimetri
  • Altezza livello pacchetto 1:
    975.000 millimetri
  • Profondità/lunghezza livello pacchetto 1:
    145.000 millimetri
  • Livello di peso lordo 1 della confezione:
    20,8 kg
  • Pacchetto EAN di livello 1:
    4011617717034
  • Unità di livello pacchetto 2:
    Pallet (elevatore) 16 pezzi
  • Larghezza livello pacchetto 2:
    1000.000 millimetri
  • Altezza livello pacchetto 2:
    1350.000 millimetri
  • Profondità/lunghezza livello pacchetto 2:
    1210.000 millimetri
  • Peso lordo del livello del pacchetto 2:
    340 kg

ulteriori informazioni

  • colore:
    Traffico bianco
  • Tipo di piastra di copertura:
    porta
  • Grado di protezione:
    Grado di protezione IP43
  • Disegno:
    Pensile con montaggio dall'alto
  • Unità di posizionamento DIN:
    120
  • Tipo di alloggiamento:
    quadri di distribuzione compatti
  • Larghezza del campo:
    2
  • Materiale abitativo:
    acciaio
  • Profondità interna:
    140 mm
  • Schede di misurazione:
    0
  • Posizione di montaggio:
    Pensile con montaggio dall'alto
  • Tipo di montaggio:
    Pensile con montaggio dall'alto
  • Numero di righe:
    5
  • Perdita di potenza:
    Δt = 20K 49,6 W
    Δt = 25K 65,4 W
    Δt = 30K 82,1 W
  • Tipo principale di prodotto:
    IN
  • Nome prodotto:
    AT62TR5 Dist. Scheda 5R trasp.door
  • Classe di protezione:
    isolato
  • Corrente nominale (IN):
    125 A

Certificati e dichiarazioni (numero di documento)

Classificazioni

  • ETIM 4:
    EC000214 - Piastra di distribuzione piccola
  • ETIM 5:
    EC000214 - Piastra di distribuzione piccola
  • ETIM 6:
    EC000214 - Piastra di distribuzione piccola
  • ETIM 7:
    EC000214 - Piastra di distribuzione piccola
  • Codice di classificazione degli oggetti:
    U
  • Categoria WEEE:
    4. Attrezzature di grandi dimensioni (qualsiasi dimensione esterna superiore a 50 cm)
