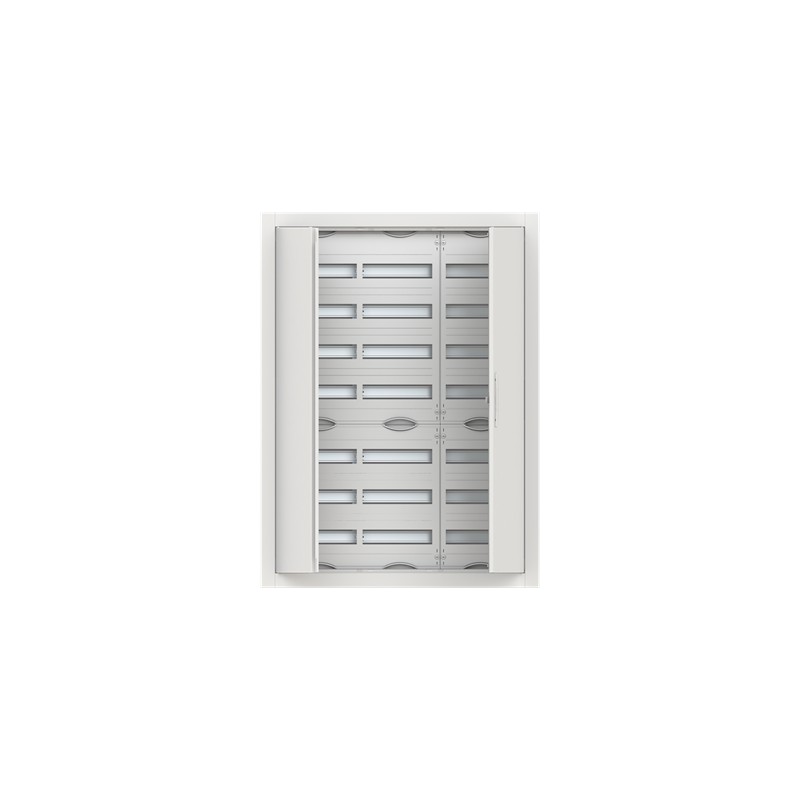

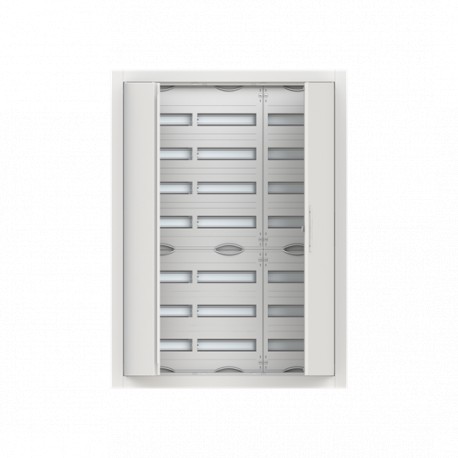

2CPX052621R9999 ABB CU37V Braccio Emp 252mód (125mm) pta met
2CPX052621R9999
ABB
CU37V Braccio Emp 252mód (125mm) pta met
ComfortLine Compact distribution board, Flush mounting, 252 SU, Isolated (Class II), IP30, Rows: 7, 1164 mm x 865 mm x 125 mm
sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
Scatole e contenitori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Numero di file | 7 |
| Closure Type | Turn Handle |
| Tipo configurazione | expanded with distributor fields |
| Tipo di piastra di copertura | Door |
| Tipo contenitore | Compact distribution board |
| Tipo porta | Double |
| Accessories Available | Sì |
| Numero moduli DIN | 252 |
| Tipo di morsetto | Quick-Terminal |
| Electrical | |
| Tensione nominale di funzionamento | Maximum 400 V |
| Corrente nominale (In) | 125 A |
| Perdita di potenza | Δt = 20K 82.1 W |
| Δt = 25K 108.4 W | |
| Δt = 30K 136 W | |
| Design | |
| Finitura superficie | Powder-coated |
| Materiale involucro | Steel |
| Materiale porta | Steel Sheet |
| Stile copertura | Closed |
| RAL Number | RAL 9016 - Bianco traffico |
| Colore | Traffic white |
| Number of Modules | 252 |
| Material Compliance | |
| Informazioni RoHS | 2CPC100013X0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20240903 |
| REACH Declaration | 2CPC100005X0201 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20240902 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Grado di protezione | IP30 |
| Classe di protezione | Isolated (Class II) |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 36 |
| Larghezza prodotto | 865 mm |
| Altezza prodotto | 1164 mm |
| Profondità prodotto | 125 mm |
| Peso netto prodotto | 31.501 kg |
| Larghezza campo | 3 |
| Profondità integrata (t2) | 110 mm |
| Engineering | |
| Building Information Modeling – BIM | 9AKK108471A4901 |
| Ordinazione | |
| Unità imballo livello 1 | pack 1 pezzo (i) |
| Peso lordo imballo livello 1 | 32.814 kg |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CPC100013X0201 |
| Installation | |
| Istruzioni e manuali | 2CPC136385M5601 |
| Tipo di montaggio | Flush mounting |
| Download Piu' Usati | |
| Scheda tecnica | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000214 - Small distribution board |
| ETIM 10 | EC000214 - Small distribution board |
| Codice classificazione oggetto | U |
| Norme di riferimento | DIN EN 61439-3 |
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | altro |
| numero di file (EF000266) | 7 |
| numero di unità modulari (EF002950) | 36 |
| tipo di copertura (EF000339) | porta |
| tipo di coperchio (EF009212) | chiuso |
| coperchio/porta trasparente (EF006244) | No |
| materiale della scatola (EF001596) | acciaio |
| altezza (EF000040) | 1164 mm |
| larghezza (EF000008) | 865 mm |
| profondità (EF000049) | 125 mm |
| profondità di montaggio (EF000218) | 110 mm |
| altezza di installazione (EF000332) | 1142 mm |
| larghezza di montaggio (EF000846) | 807 mm |
| profondità interna (EF001131) | 76 mm |
| morsetto di messa a terra (EF015776) | Sì |
| morsettiera a conduttore neutro (EF015777) | Sì |
| barra DIN (EF001134) | Sì |
| con piastra di montaggio (EF000118) | No |
| possibilità di applicazione (EF001088) | No |
| versione EMC (EF001062) | No |
| colore (EF000007) | bianco |
| numero RAL (EF000116) | 9016 |
| grado di protezione (IP) (EF005474) | IP30 |
| con serratura (EF006306) | Sì |
| tipo di chiusura (EF004462) | altro |
| porta di trasmissione del segnale (EF015941) | No |
