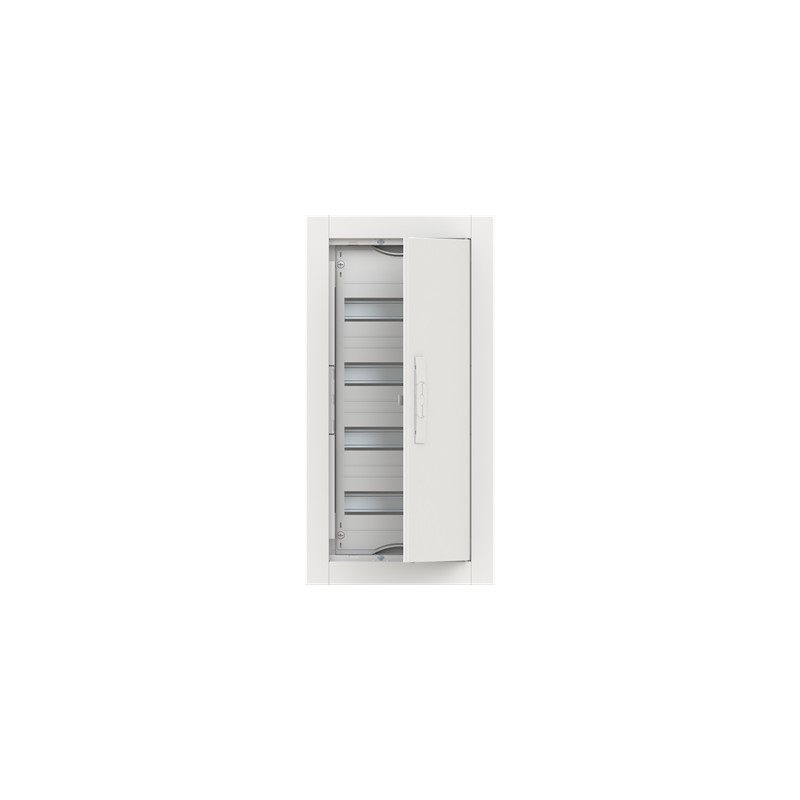

ABB 2CPX052607R9999 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

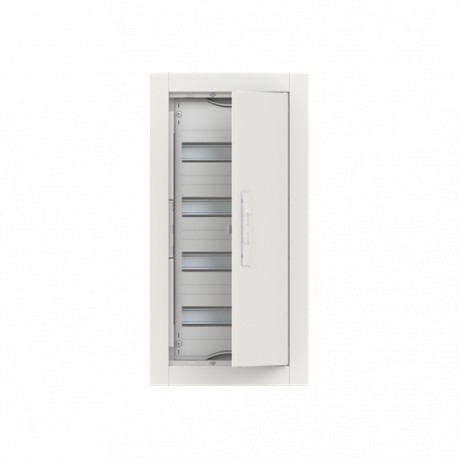

2CPX052607R9999 ABB CU14V Braccio Emp 48mód (125mm) pta met

Codice: 2CPX052607R9999

Produttore: ABB

Descrizione:

CU14V Braccio Emp 48mód (125mm) pta met
ComfortLine Compact distribution board, Flush mounting, 48 SU, Isolated (Class II), IP30, Rows: 4, 714 mm x 365 mm x 125 mm

Categorie:

  • sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
  • ABB > Scatole e contenitori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 187,98 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Numero di file4
Closure TypeTurn Handle
Tipo configurazioneexpanded with distributor fields
Tipo di piastra di coperturaDoor
Tipo contenitoreCompact distribution board
Tipo portaSingle
Accessories AvailableSì
Numero moduli DIN48
Tipo di morsettoQuick-Terminal
Electrical
Tensione nominale di funzionamentoMaximum 400 V
Corrente nominale (In)125 A
Perdita di potenzaΔt = 20K 22.1 W
Δt = 25K 29.1 W
Δt = 30K 36.5 W
Design
Finitura superficiePowder-coated
Materiale involucroSteel
Materiale portaSteel Sheet
Stile coperturaClosed
RAL NumberRAL 9016 - Bianco traffico
ColoreTraffic white
Number of Modules48
Material Compliance
Informazioni RoHS2CPC100013X0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20240903
REACH Declaration2CPC100005X0201
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20240902
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8Business To Consumer
Dati ambientali
Grado di protezioneIP30
Classe di protezioneIsolated (Class II)
Dimensioni
Larghezza in numero di intervalli modulari12
Larghezza prodotto365 mm
Altezza prodotto714 mm
Profondità prodotto125 mm
Peso netto prodotto9.203 kg
Larghezza campo1
Profondità integrata (t2)110 mm
Engineering
Building Information Modeling – BIM9AKK108471A4901
Ordinazione
Unità imballo livello 1pack 1 pezzo (i)
Peso lordo imballo livello 19.586 kg
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE2CPC100013X0201
Installation
Istruzioni e manuali2CPC136385M5601
Tipo di montaggioFlush mounting
Download Piu' Usati
Scheda tecnica2CPC000001C0101
2CPC000002C0101
Classificazioni e standard esterni
ETIM 9EC000214 - Small distribution board
ETIM 10EC000214 - Small distribution board
Codice classificazione oggettoU
Norme di riferimentoDIN EN 61439-3

ETIM for 2CPX052607R9999 Sistemi di distribuzione elettrica (inclusi distributori per impianti) (EC000214)

Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaaltro
Nome caratteristicanumero di file (EF000266)
Valore caratteristica4
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica12
Nome caratteristicatipo di copertura (EF000339)
Valore caratteristicaporta
Nome caratteristicatipo di coperchio (EF009212)
Valore caratteristicachiuso
Nome caratteristicacoperchio/porta trasparente (EF006244)
Valore caratteristicaNo
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicaacciaio
Nome caratteristicaaltezza (EF000040)
Valore caratteristica714 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica365 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica125 mm
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica110 mm
Nome caratteristicaaltezza di installazione (EF000332)
Valore caratteristica692 mm
Nome caratteristicalarghezza di montaggio (EF000846)
Valore caratteristica307 mm
Nome caratteristicaprofondità interna (EF001131)
Valore caratteristica76 mm
Nome caratteristicamorsetto di messa a terra (EF015776)
Valore caratteristicaSì
Nome caratteristicamorsettiera a conduttore neutro (EF015777)
Valore caratteristicaSì
Nome caratteristicabarra DIN (EF001134)
Valore caratteristicaSì
Nome caratteristicacon piastra di montaggio (EF000118)
Valore caratteristicaNo
Nome caratteristicapossibilità di applicazione (EF001088)
Valore caratteristicaNo
Nome caratteristicaversione EMC (EF001062)
Valore caratteristicaNo
Nome caratteristicacolore (EF000007)
Valore caratteristicabianco
Nome caratteristicanumero RAL (EF000116)
Valore caratteristica9016
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
Nome caratteristicacon serratura (EF006306)
Valore caratteristicaSì
Nome caratteristicatipo di chiusura (EF004462)
Valore caratteristicaaltro
Nome caratteristicaporta di trasmissione del segnale (EF015941)
Valore caratteristicaNo
