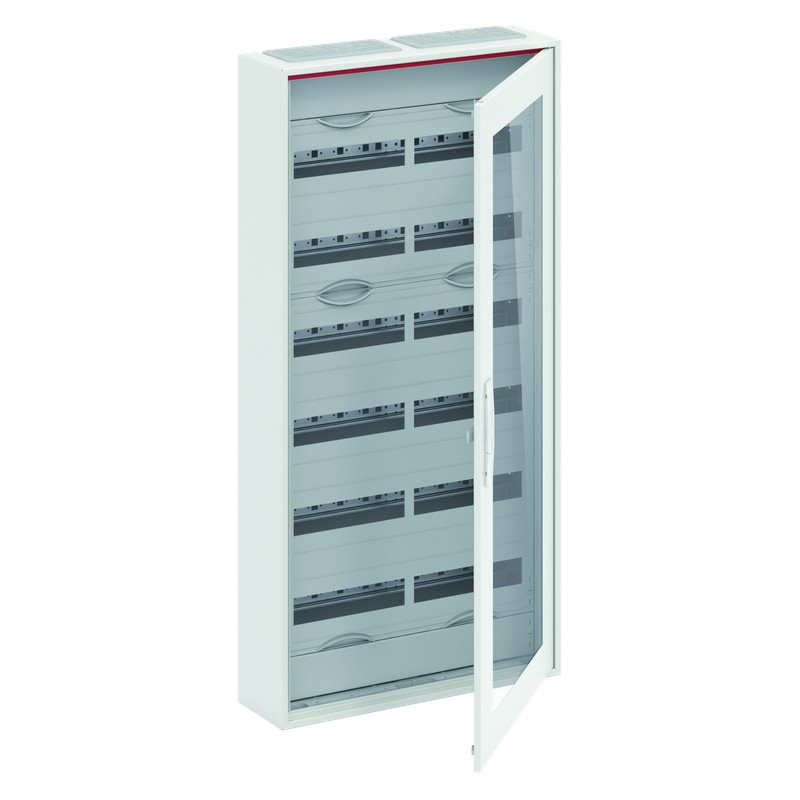

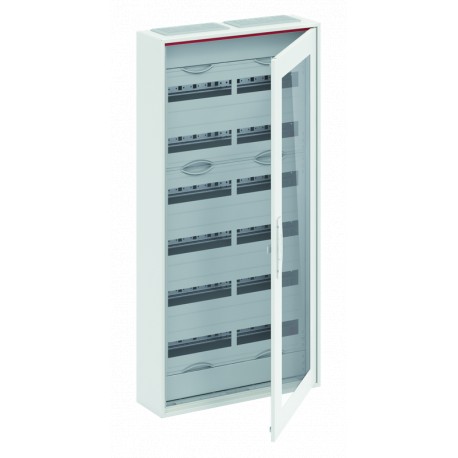

2CPX052255R9999 ABB CA27RT Arm.superf.144mod(150mm) pta.tra.
2CPX052255R9999
ABB
CA27RT Arm.superf.144mod(150mm) pta.tra.
ComfortLine Compact distribution board, Surface mounting, 144 SU, Isolated (Class II), IP44, Rows: 6, 1100 mm x 550 mm x 160 mm
sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
Scatole e contenitori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Numero di file | 6 |
| Closure Type | Turn Handle |
| Tipo configurazione | Assembled with distribution module |
| Tipo di piastra di copertura | Door |
| Tipo contenitore | Compact distribution board |
| Tipo porta | Single |
| Finitura superficie porta | Transparent |
| Accessories Available | Sì |
| Numero moduli DIN | 144 |
| Tipo di morsetto | Quick-Terminal |
| Electrical | |
| Tensione nominale di funzionamento | Maximum 400 V |
| Tensione di funzionamento | 400 V |
| Corrente nominale (In) | 125 A |
| Perdita di potenza | Δt = 20K 55.4 W |
| Δt = 25K 73.1 W | |
| Δt = 30K 86.3 W | |
| Design | |
| Finitura superficie | Powder-coated |
| Materiale involucro | Steel |
| Materiale porta | Steel Sheet |
| Stile copertura | Closed |
| RAL Number | RAL 9016 - Bianco traffico |
| Colore | Traffic white |
| Number of Modules | 144 |
| Material Compliance | |
| Informazioni RoHS | 2CPC100012X0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20240903 |
| REACH Declaration | 2CPC100005X0201 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20240902 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Grado di protezione | IP44 |
| Classe di protezione | Isolated (Class II) |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 24 |
| Larghezza prodotto | 550 mm |
| Altezza prodotto | 1100 mm |
| Profondità prodotto | 160 mm |
| Peso netto prodotto | 20.011 kg |
| Larghezza campo | 2 |
| Profondità integrata (t2) | 0 mm |
| Diagramma dimensionale | 2CPC000012D0201 |
| Engineering | |
| Building Information Modeling – BIM | 9AKK107680A4427 |
| 9AKK107680A4426 | |
| Ordinazione | |
| Unità imballo livello 1 | pack 1 pezzo (i) |
| Peso lordo imballo livello 1 | 20.811 kg |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CPC100012X0201 |
| Installation | |
| Istruzioni e manuali | 2CPC130114M5601 |
| 2CPC133150M5601 | |
| Tipo di montaggio | Surface mounting |
| Download Piu' Usati | |
| Scheda tecnica | 2CPC000377C0101 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000214 - Small distribution board |
| ETIM 10 | EC000214 - Small distribution board |
| eClass | V11.0 : 27142409 |
| Codice classificazione oggetto | U |
| Norme di riferimento | DIN EN 61439-3 |
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | altro |
| numero di file (EF000266) | 6 |
| numero di unità modulari (EF002950) | 24 |
| tipo di copertura (EF000339) | porta |
| tipo di coperchio (EF009212) | chiuso |
| coperchio/porta trasparente (EF006244) | Sì |
| materiale della scatola (EF001596) | acciaio |
| altezza (EF000040) | 1100 mm |
| larghezza (EF000008) | 550 mm |
| profondità (EF000049) | 160 mm |
| profondità di montaggio (EF000218) | 0 mm |
| altezza di installazione (EF000332) | 0 mm |
| larghezza di montaggio (EF000846) | 0 mm |
| profondità interna (EF001131) | 152 mm |
| morsetto di messa a terra (EF015776) | Sì |
| morsettiera a conduttore neutro (EF015777) | Sì |
| barra DIN (EF001134) | Sì |
| con piastra di montaggio (EF000118) | No |
| possibilità di applicazione (EF001088) | Sì |
| versione EMC (EF001062) | No |
| colore (EF000007) | bianco |
| numero RAL (EF000116) | 9016 |
| grado di protezione (IP) (EF005474) | IP44 |
| con serratura (EF006306) | Sì |
| tipo di chiusura (EF004462) | altro |
| porta di trasmissione del segnale (EF015941) | No |
