2CPX052254R9999 ABB CA26RT Arm.superf.120mod(150mm) pta.tra.

Riferimento: 2CPX052254R9999

Produttore: ABB

Descrizione:

CA26RT Arm.superf.120mod(150mm) pta.tra.

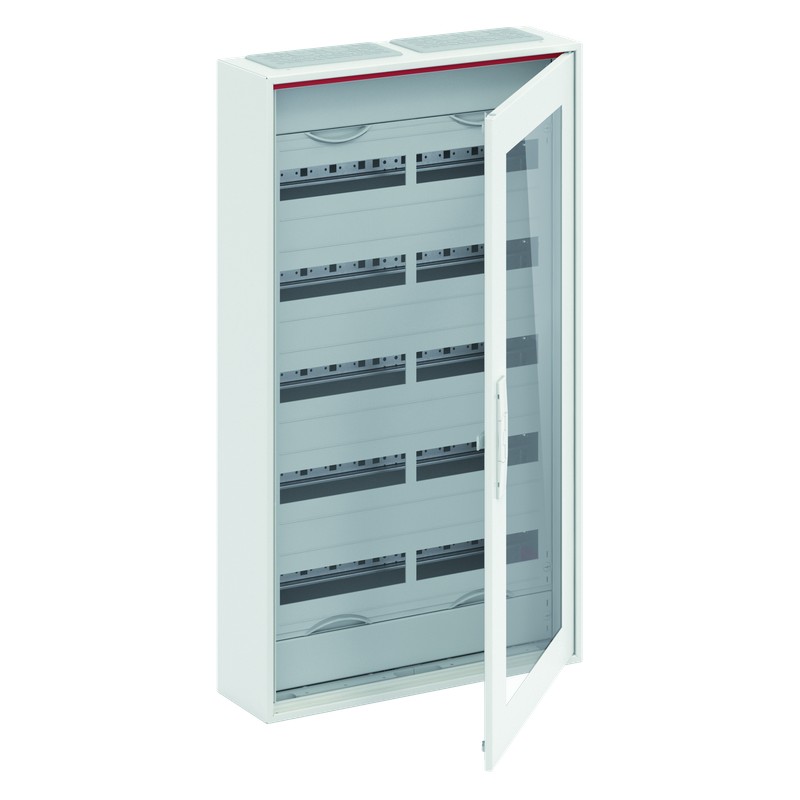

ComfortLine Compact distribution board, Surface mounting, 120 SU, Isolated (Class II), IP44, Rows: 5, 950 mm x 550 mm x 160 mm

Categorie:

  • sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
  • ABB > Scatole e contenitori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 411,52 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati tecnici
Numero di file5
Closure TypeTurn Handle
Tipo configurazioneAssembled with distribution module
Tipo di piastra di coperturaDoor
Tipo contenitoreCompact distribution board
Tipo portaSingle
Finitura superficie portaTransparent
Accessories AvailableSì
Numero moduli DIN120
Tipo di morsettoQuick-Terminal
Electrical
Tensione nominale di funzionamentoMaximum 400 V
Tensione di funzionamento400 V
Corrente nominale (In)125 A
Perdita di potenzaΔt = 20K 69.3 W
Δt = 25K 91.5 W
Δt = 30K 114.8 W
Design
Finitura superficiePowder-coated
Materiale involucroSteel
Materiale portaSteel Sheet
Stile coperturaClosed
RAL NumberRAL 9016 - Bianco traffico
ColoreTraffic white
Number of Modules120
Material Compliance
Informazioni RoHS2CPC100012X0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20240903
REACH Declaration2CPC100005X0201
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20240902
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria RAEE4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)
CN8Business To Consumer
Dati ambientali
Grado di protezioneIP44
Classe di protezioneIsolated (Class II)
Dimensioni
Larghezza in numero di intervalli modulari24
Larghezza prodotto550 mm
Altezza prodotto950 mm
Profondità prodotto160 mm
Peso netto prodotto17.678 kg
Larghezza campo2
Profondità integrata (t2)0 mm
Diagramma dimensionale2CPC000012D0201
Engineering
Building Information Modeling – BIM9AKK107680A4427
9AKK107680A4426
Ordinazione
Unità imballo livello 1pack 1 pezzo (i)
Peso lordo imballo livello 118.385 kg
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE2CPC100012X0201
Installation
Istruzioni e manuali2CPC130114M5601
2CPC133150M5601
Tipo di montaggioSurface mounting
Download Piu' Usati
Scheda tecnica2CPC000377C0101
Classificazioni e standard esterni
ETIM 9EC000214 - Small distribution board
ETIM 10EC000214 - Small distribution board
eClassV11.0 : 27142409
Codice classificazione oggettoU
Norme di riferimentoDIN EN 61439-3

ETIM for 2CPX052254R9999 Sistemi di distribuzione elettrica (inclusi distributori per impianti) (EC000214)

Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaaltro
Nome caratteristicanumero di file (EF000266)
Valore caratteristica5
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica24
Nome caratteristicatipo di copertura (EF000339)
Valore caratteristicaporta
Nome caratteristicatipo di coperchio (EF009212)
Valore caratteristicachiuso
Nome caratteristicacoperchio/porta trasparente (EF006244)
Valore caratteristicaSì
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicaacciaio
Nome caratteristicaaltezza (EF000040)
Valore caratteristica950 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica550 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica160 mm
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica0 mm
Nome caratteristicaaltezza di installazione (EF000332)
Valore caratteristica0 mm
Nome caratteristicalarghezza di montaggio (EF000846)
Valore caratteristica0 mm
Nome caratteristicaprofondità interna (EF001131)
Valore caratteristica152 mm
Nome caratteristicamorsetto di messa a terra (EF015776)
Valore caratteristicaSì
Nome caratteristicamorsettiera a conduttore neutro (EF015777)
Valore caratteristicaSì
Nome caratteristicabarra DIN (EF001134)
Valore caratteristicaSì
Nome caratteristicacon piastra di montaggio (EF000118)
Valore caratteristicaNo
Nome caratteristicapossibilità di applicazione (EF001088)
Valore caratteristicaSì
Nome caratteristicaversione EMC (EF001062)
Valore caratteristicaNo
Nome caratteristicacolore (EF000007)
Valore caratteristicabianco
Nome caratteristicanumero RAL (EF000116)
Valore caratteristica9016
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP44
Nome caratteristicacon serratura (EF006306)
Valore caratteristicaSì
Nome caratteristicatipo di chiusura (EF004462)
Valore caratteristicaaltro
Nome caratteristicaporta di trasmissione del segnale (EF015941)
Valore caratteristicaNo
