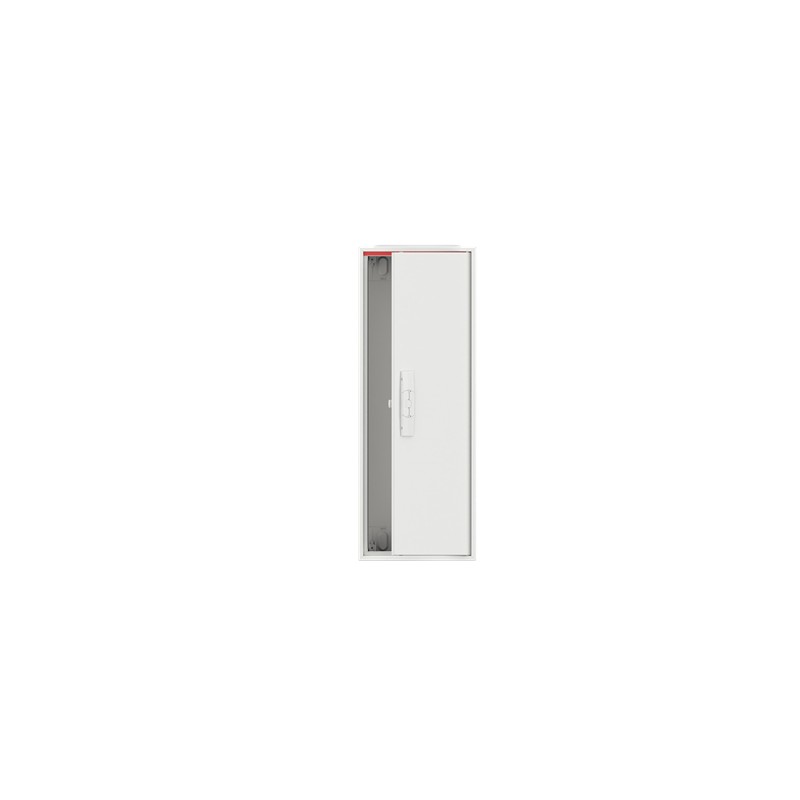

2CPX052020R9999 ABB A15 Arm.IP44,800x300x215(5RU),pta.met.
2CPX052020R9999
ABB
A15 Arm.IP44,800x300x215(5RU),pta.met.
ComfortLine A Wall-mounting cabinet, Surface mounted/recessed mounted/partially recessed mounted, 60 SU, Isolated (Class II), IP44, Rows: 5, 800 mm x 300 mm x 215 mm
sistemi di distribuzione elettrica (inclusi distributori per impianti) > Cassetta
Scatole e contenitori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Dichiarazione prodotto ambientale - EPD | 2CPC000001E0201 |
| Dati tecnici | |
| Number of Flange Openings | 1 |
| Number of Conduit Inlets | 51 |
| Numero di file | 5 |
| Tipo configurazione | pre-assembled for installation of metering-, modules, Combi-Sets, CombiLine-Module on EDF-mounting frame |
| Tipo di piastra di copertura | Door |
| Tipo contenitore | Wall-mounting cabinet |
| Tipo porta | Single |
| Accessories Available | Sì |
| Numero moduli DIN | 60 |
| Electrical | |
| Tensione nominale di funzionamento | Maximum 400 V |
| Tensione di funzionamento | 400 V |
| Corrente nominale (In) | 250 A |
| Perdita di potenza | Δt = 20K 41.4 W |
| Δt = 25K 54.6 W | |
| Δt = 30K 68.5 W | |
| Design | |
| Finitura superficie | Powder-coated |
| Materiale involucro | Steel plate/plastic |
| Materiale | sheet steel |
| Materiale porta | Steel Sheet |
| Stile copertura | with Notch |
| RAL Number | RAL 9016 - Bianco traffico |
| Colore | Traffic white |
| Number of Modules | 60 |
| Material Compliance | |
| Informazioni RoHS | 2CPC100014X0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20240903 |
| REACH Declaration | 2CPC100005X0201 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20240902 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | Prodotto non in ambito RAEE |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Grado di protezione | IP44 |
| Classe di protezione | Isolated (Class II) |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 12 |
| Larghezza prodotto | 300 mm |
| Altezza prodotto | 800 mm |
| Profondità prodotto | 215 mm |
| Peso netto prodotto | 9.518 kg |
| Larghezza campo | 1 |
| Profondità integrata (t2) | 190 mm |
| Thickness | Cabinet Plate 0.9 mm |
| Door Plate 0.9 mm | |
| Diagramma dimensionale | 2CPC000014D0201 |
| 2CPC000015D0201 | |
| Engineering | |
| EPLAN Data | 9AAF603720_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | pack 1 pezzo (i) |
| Peso lordo imballo livello 1 | 9.899 kg |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CPC100014X0201 |
| Installation | |
| Istruzioni e manuali | 2CPC133150M5601 |
| Tipo di montaggio | Surface mounted/recessed mounted/partially recessed mounted |
| Download Piu' Usati | |
| Scheda tecnica | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| 2CPC000377C0101 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000058 - Empty cabinet |
| ETIM 10 | EC000058 - Empty cabinet |
| eClass | V11.0 : 27142408 |
| Codice classificazione oggetto | U |
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | apparente |
| tipo di copertura (EF000339) | porta |
| tipo di coperchio (EF009212) | con taglio |
| tipo di porta (EF004464) | unico |
| coperchio/porta trasparente (EF006244) | No |
| con serratura (EF006306) | Sì |
| corrente nominale (In) (EF008873) | 250 A |
| altezza (EF000040) | 800 mm |
| larghezza (EF000008) | 300 mm |
| profondità (EF000049) | 215 mm |
| profondità di montaggio (EF000218) | 190 mm |
| profondità interna (EF001131) | 207 mm |
| spessore del materiale della cassetta (EF009170) | 0.9 mm |
| spessore del materiale della porta/del coperchio (EF009171) | 0.9 mm |
| colore (EF000007) | bianco |
| numero RAL (EF000116) | 9016 |
| numero di moduli (EF004427) | 60 |
| numero di file (EF000266) | 5 |
| numero di unità modulari (EF002950) | 12 |
| numero delle aperture per piastri passacavi (EF009554) | 1 |
| possibilità di applicazione (EF001088) | Sì |
| numero di ingressi per conduttori (EF000437) | 51 |
| materiale della scatola (EF001596) | EV002755 |
| protezione della superfice (EF000139) | rivestito a polvere |
| con piastra di montaggio (EF000118) | No |
| adatto per uso esterno (EF003532) | No |
| adatto per parafulmine (EF007800) | Sì |
| grado di protezione (IP) (EF005474) | IP44 |
| classe di protezione secondo IEC 61140 (EF000004) | II |
| resistenza agli urti (EF004293) | IK07 |
| mantenimento di funzione (EF001613) | senza |
| coperchio di scarico della pressione (EF015940) | No |
