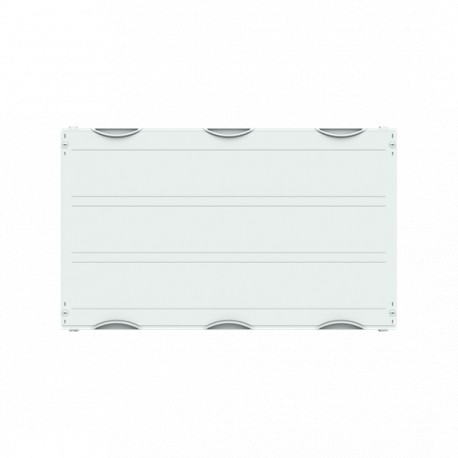

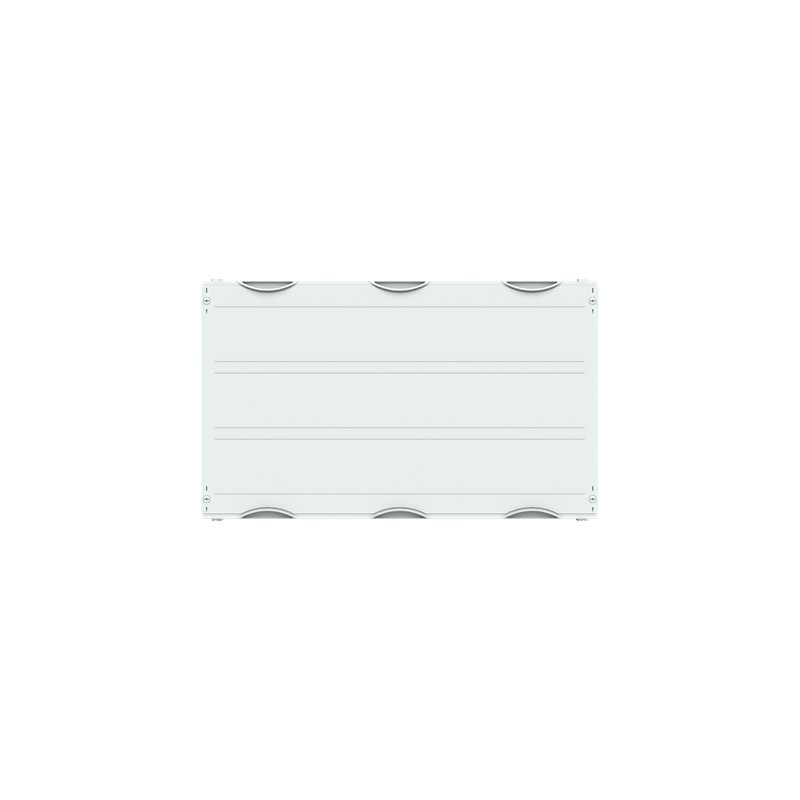

2CPX041715R9999 ABB MBM313 Kit montaggio su piastra. H450xA750, 3Hx3A
2CPX041715R9999
ABB
MBM313 Kit montaggio su piastra. H450xA750, 3Hx3A
Mounting plate 450 mm x 750 mm x 200 mm , 00 , 3
sistemi di distribuzione dell’energia/apparecchi elettrici > Telaio per montaggio dispositivi
Scatole e contenitori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Enclosure Mounting Frame | WR or EDF |
| Tipo contenitore | Interior fitting module |
| Tipo di altezza del contenitore | 00 |
| Tipo di misura | " |
| Numero moduli DIN | 108 |
| Schede misura | 0 |
| Funzione modulo | Mounting plate |
| Electrical | |
| Tensione nominale di funzionamento | Maximum 400 V |
| Tensione di funzionamento | 400 V |
| Tensione nominale di isolamento (Ui) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Design | |
| Colore | Light grey |
| Number of Modules | 108 |
| Material Compliance | |
| Informazioni RoHS | 2CPC100019X0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20250916 |
| REACH Declaration | 2CPC100005X0201 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20240902 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| SCIP | e21fc902-baee-40b1-ba33-69765c51a6d6 Germania (DE) |
| Categoria RAEE | Prodotto non in ambito RAEE |
| Dimensioni | |
| Larghezza prodotto | 750 mm |
| Altezza prodotto | 450 mm |
| Profondità prodotto | 200 mm |
| Peso netto prodotto | 7.39 kg |
| Larghezza campo | 3 |
| Profondità integrata (t2) | 120 mm |
| Thickness | 2 mm |
| Engineering | |
| EPLAN Data | 9AAF623200_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | pack 1 pezzo (i) |
| Peso lordo imballo livello 1 | 7.39 kg |
| E-Number (Norway) | 2407853 |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CPC100019X0201 |
| Installation | |
| Istruzioni e manuali | 2CPC112203M5601 |
| Tipo di montaggio | Stepless adjustable via mounting bracket |
| Download Piu' Usati | |
| Scheda tecnica | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC001893 - Distributor assembly for device surface mounting |
| ETIM 10 | EC001893 - Distributor assembly for device surface mounting |
| eClass | V11.0 : 27400608 |
| Codice classificazione oggetto | U |
| Norme di riferimento | DIN EN 61439-3 |
| DIN EN 61439-2 | |
| Caratteristica | Valore |
|---|---|
| con piastra di montaggio (EF000118) | Sì |
| con guida portante (EF000252) | No |
| con copertura (EF000361) | Sì |
| profondità di montaggio (EF000218) | 120 mm |
| altezza (EF000040) | 450 mm |
| larghezza (EF000008) | 750 mm |
| profondità (EF000049) | 200 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB ELECTRICAL CONSUMER EN.pdf | 14 Mbytes |
|
