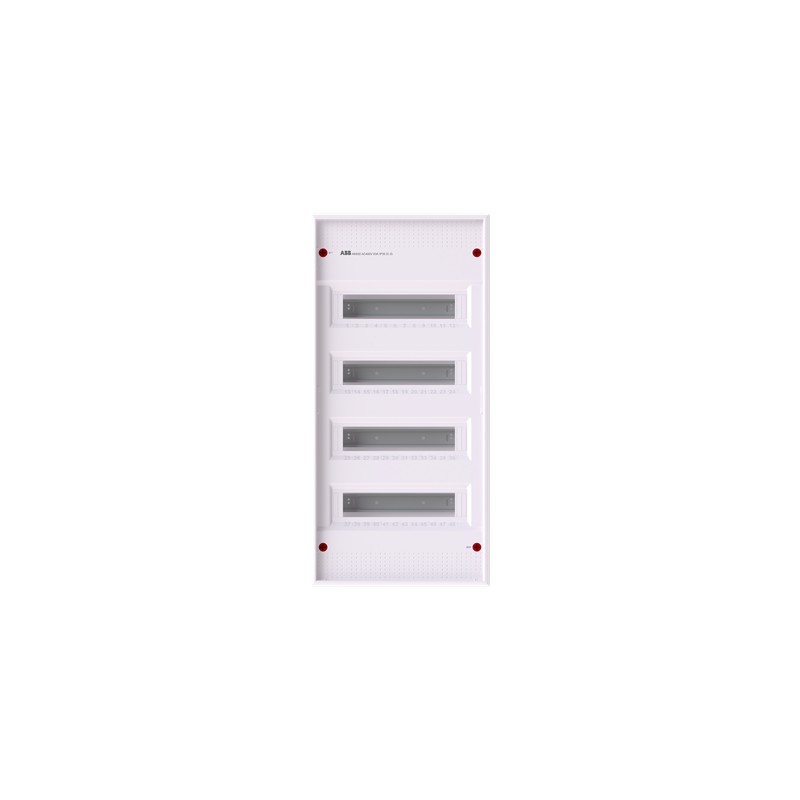

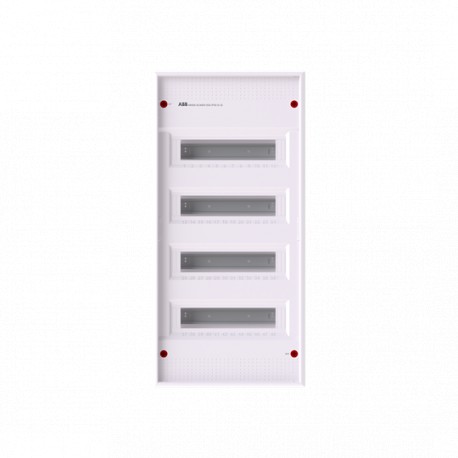

2CPX032566R9999 ABB AK648N4 con strisce rap. senza p. 48M 4F
2CPX032566R9999
ABB
AK648N4 con strisce rap. senza p. 48M 4F
Unità di consumo a campana, parzialmente assemblata, per uso interno, senza porta, classe di protezione II (doppio isolamento), grado di protezione IP30, norme applicabili: EN 60670-24, codice IK 7, tensione nominale di esercizio 400V AC 50/60 Hz, corrente nominale 63 A, resistenza filo incandescente 750°C, non trattata, in RAL 9016, involucro esterno termoplastico, senza porta, in RAL 9016, angolo di apertura della porta 120 gradi, cerniera della porta destra o sinistra, ingresso cavi in alto con preforatura, in basso con preforatura, lateralmente con preforatura, parete posteriore preforata, dimensioni in mm (altezza x larghezza x profondità): 703 x 339 x 99, Space Units 48, Distanza tra le file in mm: 125, Coperchi in plastica, Attacco rapido sigillabile, con terminale rapido N/PE, Guida di bloccaggio cavi integrata, Guida DIN assemblata, Supporto per dispositivo rimovibile
Scatole residenziali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲- Tipo di prodotto esteso:
- AK648N4
- ID prodotto:
- 2CPX032566R9999
- Ean:
- 4011617325666
- Descrizione catalogo:
- Unità di consumo cappa AK648N4, 703 mm x 339 mm x 99 mm, Montaggio superficiale, 48 SU, IP30, Senza porta
- Descrizione lunga:
- Unità di consumo a campana, parzialmente assemblata, per uso interno, senza porta, classe di protezione II (doppio isolamento), grado di protezione IP30, norme applicabili: EN 60670-24, codice IK 7, tensione nominale di esercizio 400V AC 50/60 Hz, corrente nominale 63 A, resistenza filo incandescente 750°C, non trattata, in RAL 9016, involucro esterno termoplastico, senza porta, in RAL 9016, angolo di apertura della porta 120 gradi, cerniera della porta destra o sinistra, ingresso cavi in alto con preforatura, in basso con preforatura, lateralmente con preforatura, parete posteriore preforata, dimensioni in mm (altezza x larghezza x profondità): 703 x 339 x 99, Space Units 48, Distanza tra le file in mm: 125, Coperchi in plastica, Attacco rapido sigillabile, con terminale rapido N/PE, Guida di bloccaggio cavi integrata, Guida DIN assemblata, Supporto per dispositivo rimovibile
accessoristica
| Identificatore | descrizione | tizio | Qty | Unità di misura |
|---|---|---|---|---|
| 2CPX010998R9999 | AZB3P10 Box Accessori | AZB3P10 | 1 | pezzo |
| 2CPX010997R9999 | Muro di segregazione AZB2 | AZB2 | 1 | pezzo |
| 2CPX031152R9999 | Porta AZT640 | AZT640 | 1 | pezzo |
| 2CPX031156R9999 | Porta AZT640V | AZT640V | 1 | pezzo |
| 2CPX031160R9999 | AZT640W Porta trasparente | AZT640W | 1 | pezzo |
| 2CPX031121R9999 | UZG648 Montaggio su telaio | UZG648 | 1 | pezzo |
| 2CPX031417R9999 | Piastra di montaggio UZM640 | UZM640 | 1 | pezzo |
| 2CPX031118R9999 | UZG612 Montaggio su telaio | UZG612 | 1 | pezzo |
| 2CPX031412R9999 | Accessori per custodie UZT3 | UZT3 | 1 | pezzo |
| 2CPX062385R9999 | ZA3P5 Accessori per scatole | ZA3P5 | 1 | pezzo |
| 2CPX031420R9999 | UZED1P10 Sistema di allestimento interno | UZED1P10 | 1 | pezzo |
| 2CPX062745R9999 | Terminali ZK50BT | ZK50BT | 1 | pezzo |
| 2CPX062750R9999 | Terminali ZK50B | ZK50B | 1 | pezzo |
| 2CPX062751R9999 | Terminali ZK51B | ZK51B | 1 | pezzo |
| 2CPX062752R9999 | Terminali ZK82B | ZK82B | 1 | pezzo |
| 2CPX062753R9999 | Terminali ZK113B | ZK113B | 1 | pezzo |
| 2CPX062754R9999 | Terminali ZK144B | ZK144B | 1 | pezzo |
| 2CPX062755R9999 | Terminali ZK175B | ZK175B | 1 | pezzo |
| 2CPX062756R9999 | Terminali ZK206B | ZK206B | 1 | pezzo |
| 2CPX062757R9999 | Terminali ZK51G | ZK51G | 1 | pezzo |
| 2CPX062758R9999 | Terminali ZK82G | ZK82G | 1 | pezzo |
| 2CPX062759R9999 | Terminali ZK113G | ZK113G | 1 | pezzo |
| 2CPX062760R9999 | Terminali ZK144G | ZK144G | 1 | pezzo |
| 2CPX062761R9999 | Terminali ZK175G | ZK175G | 1 | pezzo |
| 2CPX062762R9999 | Terminali ZK206G | ZK206G | 1 | pezzo |
| 2CPX062763R9999 | ZK10P10 Terminali | ZK10P10 | 1 | pezzo |
| 2CPX063163R9999 | Terminali ZK237B | ZK237B | 1 | pezzo |
| 2CPX063165R9999 | Terminali ZK237G | ZK237G | 1 | pezzo |
| 2CPX063164R9999 | Terminali ZK268B | ZK268B | 1 | pezzo |
| 2CPX063166R9999 | Terminali ZK268G | ZK268G | 1 | pezzo |
tecnico
- standard:
- DIN 43871
- Tensione operativa nominale:
- Massimo 400 V
- Corrente nominale (IN):
- 63 A
- Perdita di potenza:
- Δt = 30K 59 W
- Numero di righe:
- 4
- Tipo di chiusura:
- Bottone
- Tipo di configurazione:
- Assemblaggio su guida DIN
- Tipo di piastra di copertura:
- coprire
- Tipo di alloggiamento:
- Unità di consumo a cappa
- Tipo di montaggio:
- Montaggio superficiale
- Tipo di porta:
- Nessuna porta
- Finitura superficiale:
- Non trattato
- Materiale abitativo:
- plastico
- materiale:
- Termoplastica
- Stile di copertina:
- dentellato
- Unità di posizionamento DIN:
- 48
- Numero RAL:
- RAL 9016 - Traffico Bianco
- colore:
- Traffico bianco
Conformità dei materiali
- Informazioni RoHS:
- 2CPC100009X0201
2CPC100022X0202
- Stato Rohs:
- A seguito della direttiva UE 2011/65/UE e dell'emendamento n. 2015/863 del 22 luglio 2019
- Data Rohs:
- 20230918
- Dichiarazione REACH:
- 2CPC100005X0201
- Informazioni su REACH:
- Falso: non contiene sostanze > lo 0,1% in massa
- Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT):
- 9AKK108468A3363
ambientale
- Grado di protezione:
- IP30
- Classe di protezione:
- Isolato (Classe II)
dimensioni
- Larghezza in numero di spaziatura modulare:
- 12
- Larghezza netta del prodotto:
- 339millimetro
- Altezza netta del prodotto:
- 703millimetro
- Profondità prodotto/Lunghezza rete:
- 99millimetro
- Peso netto del prodotto:
- 3.396Kg
- Profondità integrata (T2):
- 55 millimetri
- Diagramma delle dimensioni:
- 2CPC000008D0201
ordinando
- Unità di livello pacchetto 1:
- confezione da 1 pezzo
- Livello di peso lordo 1 della confezione:
- 3.532 kg
Certificati e dichiarazioni
- Dichiarazione di conformità - CE:
- 2CPC100009X0201
2CPC100022X0202
Installazione
- Istruzioni e manuali:
- 2CPC140006M5601
Download più popolari
- Scheda tecnica, Informazioni tecniche:
- 2CPC000001C0101
2CPC000002C0101
- Building Information Modeling – BIM:
- 9AKK108468A3369
Classificazioni
- ETIM 8:
- EC000214 - Piastra di distribuzione piccola
- ETIM 9:
- EC000214 - Piastra di distribuzione piccola
- Categoria WEEE:
- 4. Attrezzature di grandi dimensioni (qualsiasi dimensione esterna superiore a 50 cm)
- WEEE B2C / B2B:
- Dal business al consumatore
- CN8:
- 85371098
- Classe elettronica:
- V11.0 : 27142409
- Codice di classificazione degli oggetti:
- U
