ABBScatole residenziali2CPX031811R9999 ABB AK636M multimediale con patch 3F senza p.

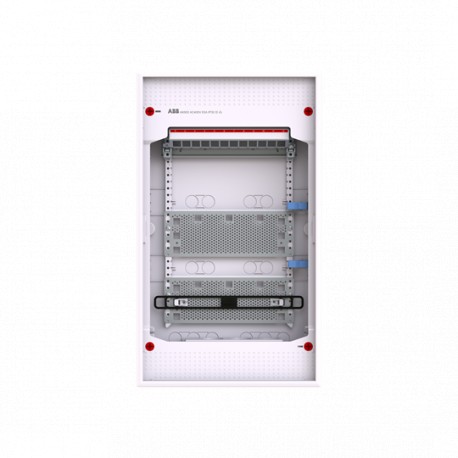

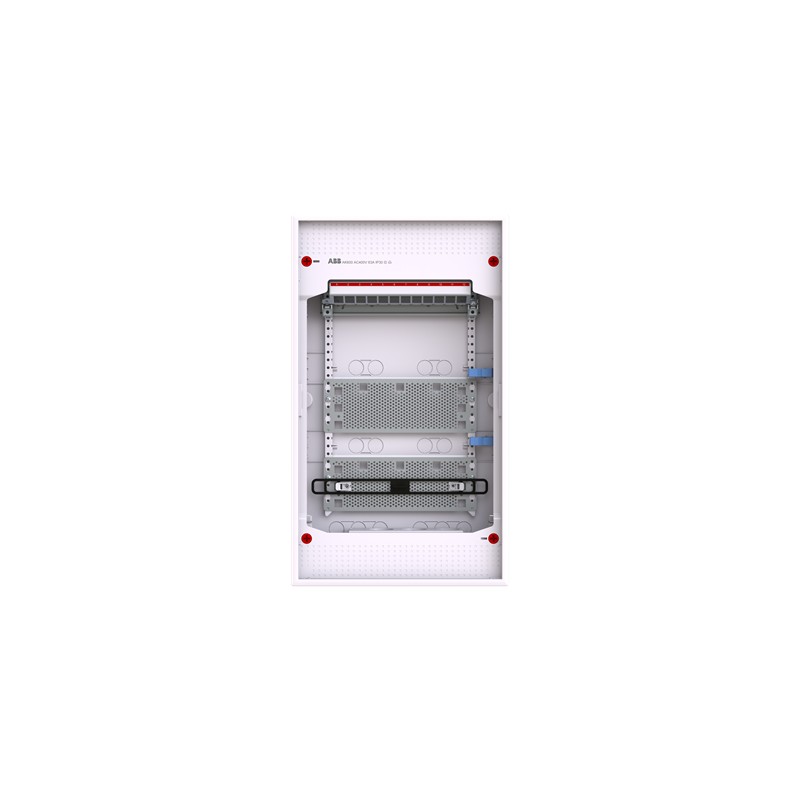

ABB 2CPX031811R9999 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

2CPX031811R9999 ABB AK636M multimediale con patch 3F senza p.

Codice: 2CPX031811R9999

Produttore: ABB

Descrizione:

AK636M multimediale con patch 3F senza p.
Multimedia unit AK600 Media, Surface mounting, 48 modules, 3 row(s), IP00, Door: Without Door, Dimensions: 578 mm x 339 mm x 99 mm

Categorie:

  • sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
  • ABB > Scatole residenziali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 91,25 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati tecnici
Numero di file3
Closure TypePush Button
Tipo configurazioneassembled with perforated sheet steel mounting plate, patchpanel an rotatable tripple socket outlet
Tipo di piastra di coperturaCover
Tipo contenitoreMultimedia unit
Tipo portaWithout Door
Accessories AvailableSì
Numero moduli DIN48
Tipo di morsettoNo Terminals
Electrical
Tensione nominale di funzionamentoMaximum 400 V
Perdita di potenzaΔt = 30K 118 W
Design
Finitura superficieUntreated
Materiale involucroPlastic
MaterialeThermoplast
Stile coperturawith Notch
RAL NumberRAL 9016 - Bianco traffico
ColoreTraffic white
Number of Modules48
Material Compliance
Informazioni RoHS2CPC100009X0201
2CPC100022X0202
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20240903;20230921
REACH Declaration2CPC100005X0201
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20240902
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria RAEE4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)
CN8Business To Consumer
Dati ambientali
Grado di protezioneIP00
Classe di protezioneIsolated (Class II)
Dimensioni
Larghezza in numero di intervalli modulari12
Larghezza prodotto339 mm
Altezza prodotto578 mm
Profondità prodotto99 mm
Peso netto prodotto2.821 kg
Profondità integrata (t2)58 mm
Diagramma dimensionale2CPC000004D0201
2CPC000009D0201
Engineering
Building Information Modeling – BIM9AKK108468A3369
Ordinazione
Unità imballo livello 1pack 1 pezzo (i)
Peso lordo imballo livello 12.934 kg
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE2CPC100009X0201
2CPC100022X0202
Installation
Istruzioni e manuali2CPC140004M5601
Tipo di montaggioSurface mounting
Download Piu' Usati
Scheda tecnica2CPC000001C0101
2CPC000002C0101
Classificazioni e standard esterni
ETIM 9EC000214 - Small distribution board
ETIM 10EC000214 - Small distribution board
eClassV11.0 : 27142409
Codice classificazione oggettoU
Norme di riferimentoDIN 43871

ETIM for 2CPX031811R9999 Sistemi di distribuzione elettrica (inclusi distributori per impianti) (EC000214)

Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaaltro
Nome caratteristicanumero di file (EF000266)
Valore caratteristica3
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica12
Nome caratteristicatipo di copertura (EF000339)
Valore caratteristicacoperchio
Nome caratteristicatipo di coperchio (EF009212)
Valore caratteristicacon taglio
Nome caratteristicacoperchio/porta trasparente (EF006244)
Valore caratteristicaNo
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicamateriale sintetico
Nome caratteristicaaltezza (EF000040)
Valore caratteristica578 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica339 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica99 mm
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica58 mm
Nome caratteristicaaltezza di installazione (EF000332)
Valore caratteristica531 mm
Nome caratteristicalarghezza di montaggio (EF000846)
Valore caratteristica255 mm
Nome caratteristicaprofondità interna (EF001131)
Valore caratteristica55 mm
Nome caratteristicamorsetto di messa a terra (EF015776)
Valore caratteristicaNo
Nome caratteristicamorsettiera a conduttore neutro (EF015777)
Valore caratteristicaNo
Nome caratteristicabarra DIN (EF001134)
Valore caratteristicaSì
Nome caratteristicacon piastra di montaggio (EF000118)
Valore caratteristicaSì
Nome caratteristicapossibilità di applicazione (EF001088)
Valore caratteristicaSì
Nome caratteristicaversione EMC (EF001062)
Valore caratteristicaNo
Nome caratteristicacolore (EF000007)
Valore caratteristicabianco
Nome caratteristicanumero RAL (EF000116)
Valore caratteristica9016
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaaltro
Nome caratteristicacon serratura (EF006306)
Valore caratteristicaNo
Nome caratteristicatipo di chiusura (EF004462)
Valore caratteristicabottone a pressione
Nome caratteristicaporta di trasmissione del segnale (EF015941)
Valore caratteristicaNo

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF TECHNICAL SHEET RESIDENTIAL BOXES EN
17 Mbytes
