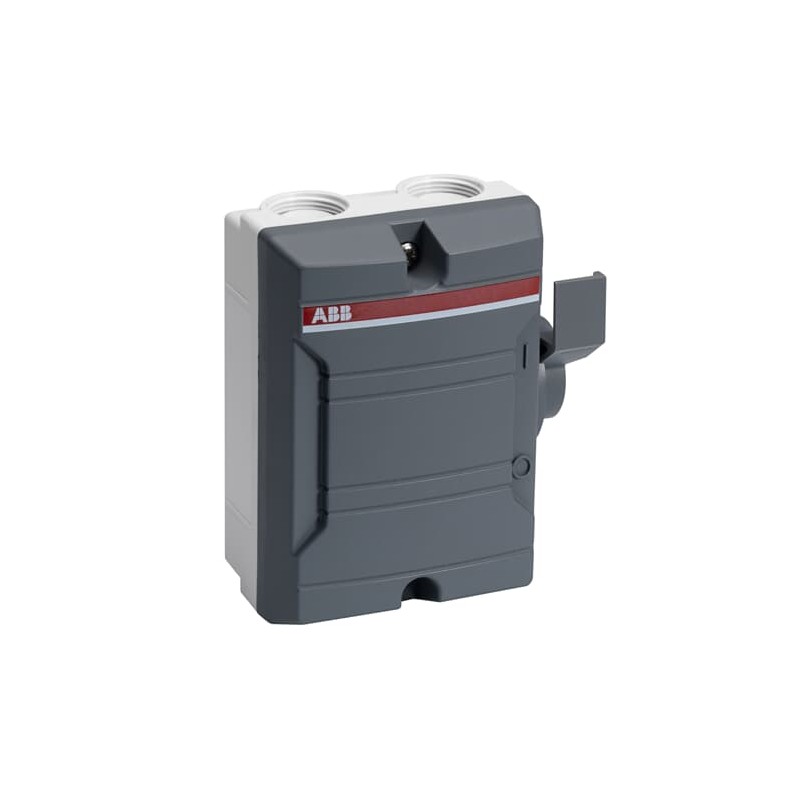

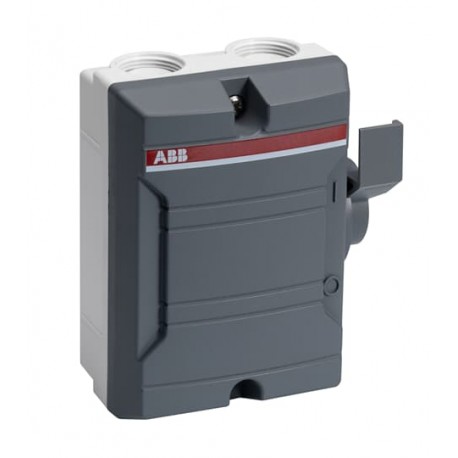

2CMA142440R1000 ABB Scatola di sezionamento interna BWS316FTPN
2CMA142440R1000
ABB
10
Scatola di sezionamento interna BWS316FTPN
BWS316FTPN Safety switch
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 9AKK108467A6812 |
| Disegni meccanici | BAS1131160DM25.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Ordinazione | |
| Quantità minima di ordinazione | 10 pezzo (i) |
| Codice tariffario doganale | 85363030 |
| Paese di origine | Bulgaria (BG) |
| Dimensioni | |
| Larghezza prodotto | 111 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 60 mm |
| Peso netto prodotto | 0.31 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | ten pack 1 pezzo (i) |
| Larghezza imballo livello 1 | 225 mm |
| Profondità imballo livello 1 | 310 mm |
| Altezza imballo livello 1 | 135 mm |
| Peso lordo imballo livello 1 | 3.1 kg |
| EAN imballo livello 1 | 7392696424400 |
| Dati tecnici | |
| Sezione cavo | 0.75 ... 10 mm² |
| Posizione entrata cavo | Top and/or Bottom |
| Uscite cavi per lato | 2xM25 / 2xM25 |
| Sezioni dei cavi-circuito principale | Screw Clamp 0.75 ... 10 mm² |
| Screw Clamp / PE Terminal 1pc,0.75 ... 10 mm² | |
| Corrente termica convenzionale in aria libera (Ith) | 32 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 32 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Plastic |
| Handle Color | Grigio |
| Tipo di maniglia | Side-operated handle |
| Impact Resistance Rating | Housing IK08 |
| Maximum Mounted Auxiliary Contacts | 1 NO, 0 NC |
| Contatti ausiliari montati | 0 NO, 0 NC |
| Neutral Type | Fixed Neutral |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di poli | 3P |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 690 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 25 A |
| (500 V) 25 A | |
| (690 V) 16 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 16 A |
| (500 V) 16 A | |
| (690 V) 10 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 7.5 kW |
| (500 V) 7.5 kW | |
| (690 V) 7.5 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 1.2 N·m |
| Lunghezza di spelatura cavo | 7 mm |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | 7 mm |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Coppia di serraggio | Circuito Principale 1.2 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340062D2702 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| 2CMT005069 | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3601585 |
