Visualizza ingrandito

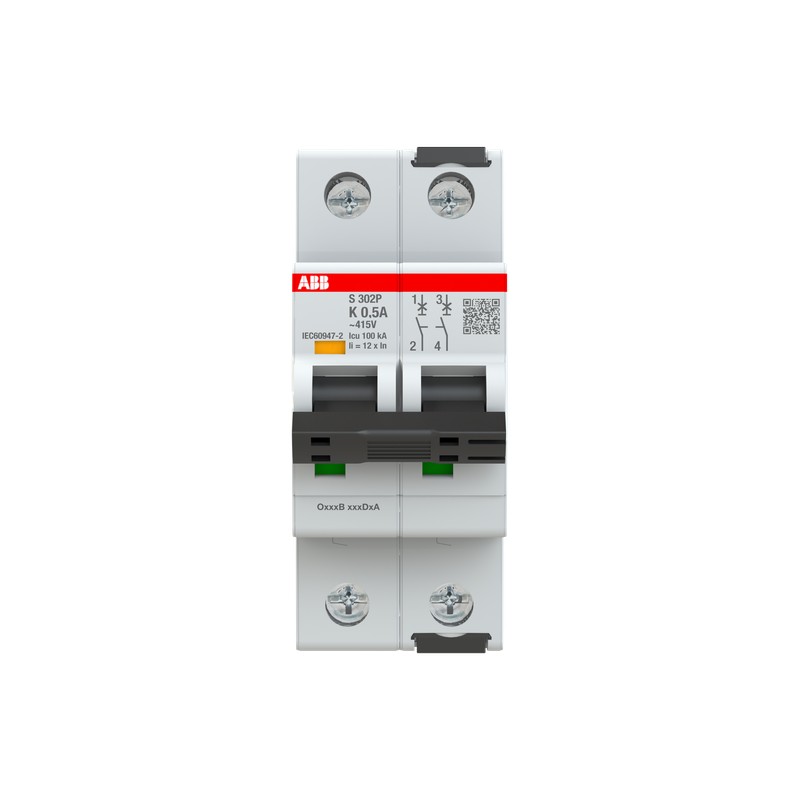

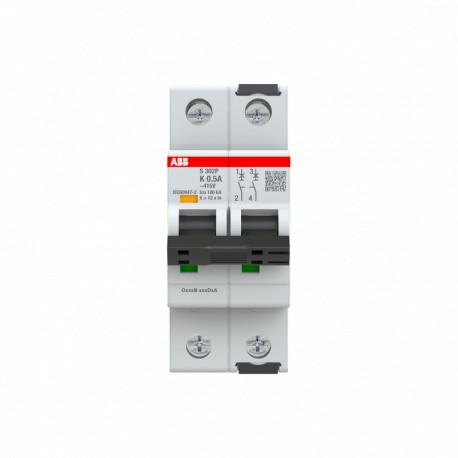

2CDS382001R0157 ABB S302P-K0.5 2p 0.5A K 25kA
2CDS382001R0157
ABB
S302P-K0.5 2p 0.5A K 25kA
interruttore automatico S302P-K0.5 - 2P - K - 0.5 A
Industriale
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲- Tipo di prodotto esteso:
- S302P-K0.5
- ID prodotto:
- 2CDS382001R0157
- Ean:
- 4016779078887
- Descrizione catalogo:
- interruttore automatico S302P-K0.5 - 2P - K - 0.5 A
- Descrizione lunga:
- La serie MCB S300P garantisce la protezione negli impianti industriali da sovraccarichi e cortocircuiti. Questo prodotto è fabbricato in conformità con gli standard internazionali IEC e UL, per i mercati in cui è richiesto.
+
–
accessoristica
| Identificatore | descrizione | tizio | Qty | Unità di misura |
|---|---|---|---|---|
| 2CDS200922R0001 | Segnale S2C-S/H6R / Contatto ausiliario | S2C-S/H6R | 1 | pezzo |
| 2CDS200912R0001 | Contatto ausiliario S2C-H6R | S2C-H6R | 1 | pezzo |
| 2CDS200936R0001 | Contatto ausiliario S2C-H11L | S2C-H11L | 1 | pezzo |
| 2CDS200936R0002 | Contatto ausiliario S2C-H20L | S2C-H20L | 1 | pezzo |
| 2CDS200936R0003 | Contatto ausiliario S2C-H02L | S2C-H02L | 1 | pezzo |
| 2CDS200946R0001 | Contatto ausiliario S2C-H6-11R | S2C-H6-11R | 1 | pezzo |
| 2CDS200946R0002 | Contatto ausiliario S2C-H6-20R | S2C-H6-20R | 1 | pezzo |
| 2CDS200946R0003 | Contatto ausiliario S2C-H6-02R | S2C-H6-02R | 1 | pezzo |
| 2CDS200909R0001 | Bypass viaggio S2C-A1 | S2C-A1 · | 1 | pezzo |
| 2CDS200909R0002 | Viaggio di bypass S2C-A2 | S2C-A2 · | 1 | pezzo |
| 2CSS200911R0001 | S2C-UA 12 DC Rilascio sottotensione | S2C-UA 12 CC | 1 | pezzo |
| 2CSS200911R0002 | S2C-UA 24 AC Rilascio sottotensione | S2C-UA 24 CA | 1 | pezzo |
| 2CSS200911R0003 | S2C-UA 48 AC Rilascio sottotensione | S2C-UA 48 CA | 1 | pezzo |
| 2CSS200911R0004 | S2C-UA 110 AC Rilascio sottotensione | S2C-UA 110 CA | 1 | pezzo |
| 2CSS200911R0005 | S2C-UA 230 AC Rilascio di sottotensione | S2C-UA 230 CA | 1 | pezzo |
| 2CSS200911R0006 | S2C-UA 400 RILASCIO DI TENSIONE CA | S2C-UA 400 CA | 1 | pezzo |
| 2CSS200911R0007 | S2C-UA 24 DC Rilascio sottotensione | S2C-UA 24 CC | 1 | pezzo |
| 2CSS200911R0008 | S2C-UA 48 DC Subtension Release | S2C-UA 48 CC | 1 | pezzo |
| 2CSS200911R0009 | S2C-UA 110 DC Rilascio sottotensione | S2C-UA 110 CC | 1 | pezzo |
| 2CSS200911R0010 | S2C-UA 230 DC Subtension Release | S2C-UA 230 CC | 1 | pezzo |
| 2CSS201997R0013 | Dispositivo di funzionamento del motore S2C-CM1 | S2C-CM1 · | 1 | pezzo |
| 2CSS203997R0013 | Dispositivo di funzionamento del motore S2C-CM2/3 | S2C-CM2/3 | 1 | pezzo |
| 2CSS204997R0013 | Dispositivo di funzionamento del motore S2C-CM4 | S2C-CM4 · | 1 | pezzo |
| GHS2001901R0003 | Accessori meccanici S2C-DH | S2C-DH | 1 | pezzo |
| 2CSS200998R0001 | Dispositivo di innesco meccanico S2C-BP | S2C-BP | 1 | pezzo |
| 2CSS200999R0001 | Base de plug-in S2C-EST | S2C-EST | 1 | pezzo |
| 2CDS200918R0001 | S2C-NT Neutro azionato a mano | S2C-NT | 1 | pezzo |
| 2CCA880100R0001 | Sensore CMS-100PS | CMS-100PS | 1 | pezzo |
| 2CCA880101R0001 | Sensore CMS-101PS | CMS-101PS | 1 | pezzo |
| 2CCA880102R0001 | Sensore CMS-102PS | CMS-102PS | 1 | pezzo |
tecnico
- standard:
- CSA 22.2 n. 235
IEC/IT 60947-2
UL 1077 ·
- Funzione di inciampo:
- K
- Tensione operativa nominale:
- secondo IEC 60898-1 415 V AC
secondo IEC 60947-2 415 V AC
- Tensione operativa:
- Massimo (tolleranza inclusa) 457 V AC
Massimo 457 V AC
Minimo 12 V AC
Minimo 12 V DC
- Tensione di isolamento nominale (Uio):
- secondo IEC/EN 60664-1 500 V
- Tensione nominale di supporto agli impulsi (Ugoblin):
- 6 kHz
- Tensione di prova dielettrica:
- 50/60 Hz, 1 min: 2 kV
- Tipo di tensione di ingresso:
- bisessuale
- Corrente nominale (IN):
- 0,5 A
- Capacità definitiva di rottura del cortocircuito nominale (ICu):
- (415 V CA) 100 kA
(440 V CA) 100 kA
- Frequenza nominale (f):
- 50 Hz
60 Hz
- Perdita di potenza:
- 2,6 W
in condizioni operative nominali per polo 1,3 W
- Connessione alimentatore:
- arbitrario
- Indicazione della posizione di contatto:
- Rosso ON / Verde SPENTO
- resistenza:
- Ciclo AC 20000
- Resistenza meccanica:
- Ciclo 20000
- Numero di poli:
- 2
- Numero di pali protetti:
- 2
- Categoria overvoltage:
- Iv
- stringere:
- 2.8 Nom
- Tipo di terminale a vite:
- Terminale di sollevamento cilindri a due strade a sicurezza
- Marcatura attuatore:
- I/O
- Materiale attuatore:
- Gruppo di isolamento II, Nero, Vendibile
- Materiale abitativo:
- Gruppo di isolamento I, RAL 7035
- Montaggio della rotaia DIN:
- TH35-15 (35 x 15 mm Binario di montaggio) secondo IEC 60715
TH35-7.5 (35 x 7,5 mm Binario di montaggio) secondo IEC 60715
- Posizione di montaggio:
- qualunque
- Controller a vite consigliato:
- Pozidriv 2
- Accessori disponibili:
- sì
- Capacità di connessione:
- Barra dell'autobus 10 / 10 mm2
Flessibile con Ferrule 0.75 ... 25 mm2
Flessibile 0,75 ... 25 mm2
Rigido 0,75 ... 35 mm2
Spiaggiato 0,75 ... 35 mm2
- Dimensioni installazione:
- Merceria. a DIN 43880 1
- Lunghezza estrazione filo:
- 14 millimetri
- Tipo terminale:
- Terminali a vite
ambientale
- Temperatura dell'aria ambiente:
- Funzionamento -40 ... +70 °C
Stoccaggio -55 ... +70 °C
- Grado di protezione:
- IP20
Custodia con coperchio IP40
- Grado di contaminazione:
- 3
- Condizioni ambientali:
- 28 cicli
55oC / 90-96%
e 25oC / 95-100%
- Resistenza alle vibrazioni secondo IEC 60068-2-6:
- 5g, 20 cicli a 5 ... 150 ... 5 Hz con 0,8 in carica
- Resistenza agli urti secondo IEC 60068-2-27:
- 25g / 3 urti / 18ms
- Stato Rohs:
- A seguito della direttiva UE 2011/65/UE
- Informazioni ambientali:
- 9AKK107991A3226
- Dichiarazione REACH:
- 9AKK107492A1906
Ul tecnico/CSA
- Tensione operativa massima UL/CSA:
- 125 V CC
480 Y/277 V CA
480Y/277 V AC
- Valutazione dell'interrupt secondo UL1077:
- (125 V CC) 10 kA
(480Y / 277 V AC) 10 kA
- Funzionalità di connessione UL/CSA:
- Barra degli autobus 14-8 AWG
Pilota 14-4 AWG
- Coppia di serraggio UL/CSA:
- 18 pollici
dimensioni
- Larghezza in numero di spaziatura modulare:
- 2
- Larghezza netta del prodotto:
- 35millimetro
- Altezza netta del prodotto:
- 88millimetro
- Profondità prodotto/Lunghezza rete:
- 69millimetro
- Peso netto del prodotto:
- 0.248Kg
- Peso netto del palo:
- 0,124 kg
- Profondità integrata (T2):
- 69 mm
Informazioni sul contenitore
- Unità di livello pacchetto 1:
- scatola 5 pezzi
- Larghezza livello pacchetto 1:
- 92 mm
- Altezza livello pacchetto 1:
- 80 mm
- Profondità/lunghezza livello pacchetto 1:
- 183 mm
- Livello di peso lordo 1 della confezione:
- 1,29 kg
- Pacchetto EAN di livello 1:
- 4016779082754
- Unità di livello pacchetto 2:
- cartone 60 pezzo
- Larghezza livello pacchetto 2:
- 275 mm
- Altezza livello pacchetto 2:
- 210 mm
- Profondità/lunghezza livello pacchetto 2:
- 400 mm
- Peso lordo del livello del pacchetto 2:
- 15,4 kg
- Pacchetto EAN di livello 2:
- 4016779092500
ordinando
- Quantità minima dell'ordine:
- 1 pezzo
- Numero della tariffa doganale:
- 85362010
- Paese d'origine:
- Germania (DE)
Certificati e dichiarazioni (numero di documento)
- Certificato CB:
- 2CDZ405000A1089
2CDZ405000A1093
- Certificato CCA:
- 2CDZ405000A1090
2CDZ405000A1094
- Certificato CCC:
- 2CDZ405000A1097
2CDZ405000A1098
- Agenzia di certificazione:
- Csa
Iec
IN
Ul
- Certificato CQC:
- 2CDZ405000A1097
2CDZ405000A1098
- Certificato CSA:
- 2CDZ405000A1102
- Dichiarazione di conformità - CE:
- 9AKK107991A3220
- Dichiarazione di conformità - UKCA:
- 9AKK107992A8877
- Certificato DNV GL:
- 2CDZ405000A1155
- Certificato EAC:
- 2CDZ405000A1092
2CDZ405000A1096
- Informazioni ambientali:
- 9AKK107991A3226
- Istruzioni e manuali:
- 2CDS207104P0002
- Certificato NF:
- 2CDZ405000A1144
- Dichiarazione REACH:
- 9AKK107492A1906
- Certificato RINA:
- 2CDZ405000A1194
- Informazioni RoHS:
- 9AKK107991A3220
- Certificato UL:
- 2CDZ405000A1101
- Certificato VDE:
- 2CDZ405000A1091
2CDZ405000A1095
Download più popolari
- Scheda tecnica, Informazioni tecniche:
- 9AKK107992A4964
- Istruzioni e manuali:
- 2CDS207104P0002
- EPLAN Macro:
- 9AKK109198
Classificazioni
- ETIM 7:
- EC000042 - Interruttore a circuito in miniatura (MCB)
- ETIM 8:
- EC000042 - Interruttore a circuito in miniatura (MCB)
- Albero del catalogo EPLAN:
- Ingegneria elettrica / Dispositivi di protezione / Generale
- Definizione della funzione EPLAN:
- Interruttore automatico di potenza / Doppio interruttore automatico / Doppio interruttore 1_2_3_4
- Categoria WEEE:
- 5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
- WEEE B2C / B2B:
- Di azienda in azienda
- CN8:
- 8536 20 10
- UNSPSC:
- 39121603
- Classe elettronica:
- V11.0: 27141901
- Codice categoria granulare IDEA (IGCC):
- 4897 >> Interruttori automatici miniaturizzati
- Codice di classificazione degli oggetti:
- F
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG MCB RCD EN.pdf | 5 Mbytes |
|
| PDF CATALOG CIRCUIT BREAKER EN.pdf | 7 Mbytes |
|
| PDF CATALOG RCD EN.pdf | 4 Mbytes |
|
