ABBIndustriale2CDS382001R0104 ABB S302P-C10 2p 10A C 25kA

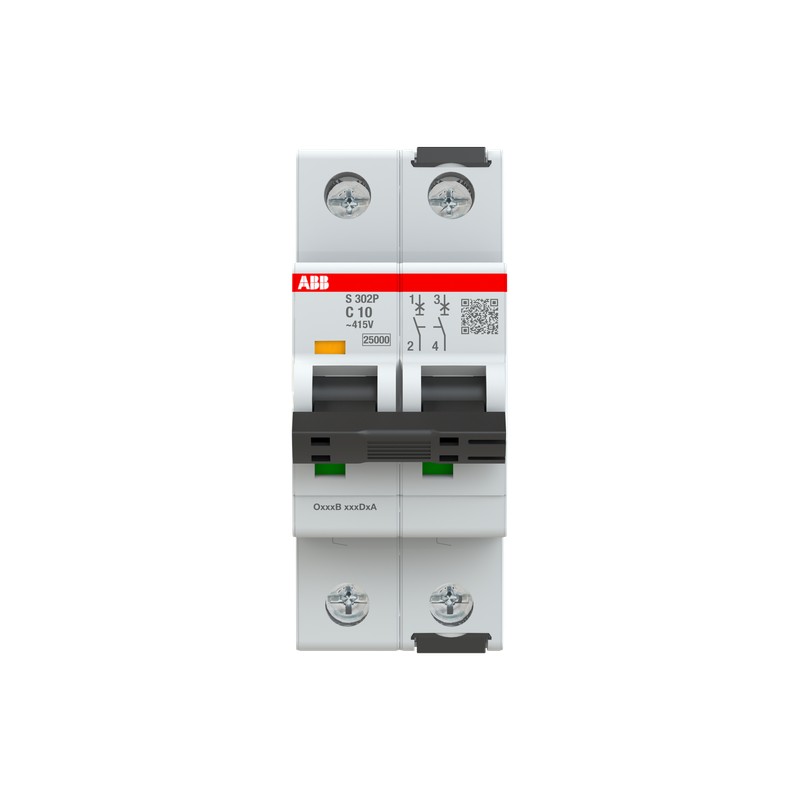

ABB 2CDS382001R0104 2CDS382001R0104 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

2CDS382001R0104 ABB S302P-C10 2p 10A C 25kA

Riferimento: 2CDS382001R0104

Produttore: ABB

Descrizione:

S302P-C10 2p 10A C 25kA
Miniature Circuit Breaker - S300P - 2P - 10 A - C - (AC) 25 kA

Categorie:

  • disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
  • ABB > Industriale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 113,84 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
EcoSolutions Profile9AKK108469A3274
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 63.8 %
Improved Energy Efficiency for CustomersProduct Efficiency - Product requires less energy to operate compared to similar product on market or older products from the same line
Extended Product LifetimeProduct Durability
End Of Life Disassembling Instructions9AKK108467A9801
Dichiarazione prodotto ambientale - EPD9AKK108467A7130
Dati tecnici
Tensione prova dielettrica50 / 60 Hz - 1 min 2 kV
Potere di cortocircuito estremo nominale (Icu)(125 V DC) 25 kA
(415 V AC) 25 kA
(440 V AC) 15 kA
(400 V) 25 kA
Potere di cortocircuito di servizio nominale (Ics)(125 V DC) 12.5 kA
Collegamento tensione di alimentazioneArbitrario
Indicazione posizione contattoRosso ON / Verde OFF
Resistenza elettrica20000 AC ciclo (i)
Resistenza meccanica20000 ciclo (i)
Numero di poli protetti2
Numero di poli2P
Coppia di serraggio2.8 N·m
Tipo di attuatoreToggle
Tipo di morsetto a viteFailsafe Bi-directional Cylinder-lift Terminal
Siglatura attuatoreI / O
Materiale attuatoreInsulation Group II, Black, Sealable
Cacciavite raccomandatoPozidriv 2
Accessories AvailableSì
Capacità di connessioneBusbar 10/10 mm²
Flexible with Ferrule 0.75 ... 25 mm²
Flessibile 0.75 ... 25 mm²
Flessibile 0.75 ... 25 mm²
Rigid 0.75 ... 35 mm²
Stranded 0.75 ... 35 mm²
Dimensioni installazionesecondo DIN 43880 1
Lunghezza di spelatura cavo14 mm
Tipo di morsettoScrew Terminals
Electrical
Caratteristica di interventoC
Tensione nominale di funzionamentosecondo IEC 60898-1 415 V AC
secondo IEC 60947-2 415 V AC
Tensione di funzionamentoMassimo (Incl. Tolleranza) 457 V AC
Massimo 457 V AC
Minimo 12 V AC
Minimo 12 V DC
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 500 V
Tensione di tenuta ad impulso (Uimp)6 kV
Tipo di tensione d'ingressoAC/DC
Corrente nominale (In)10 A
Potere nominale di cortocircuito(AC) 25 kA
(400 V) 25 kA
Frequenza nominale (f)50 / 60 Hz
DC
Perdita di potenza3 W
a Condizioni Operative Nominali per Polo 1.5 W
Categoria di sovratensioneIV
Design
Materiale involucroInsulation Group I, RAL 7035
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA125 V DC
480Y / 277 V AC
480Y/277 V AC
Potere d'interruzione nominale secondo UL1077(125 V DC) 10 kA
(480Y / 277 V AC) 10 kA
Sezioni dei cavi UL/CSABusbar 18-8 AWG
Conduttore 18-4 AWG
Coppia di serraggio UL/CSA18 in·lb
Material Compliance
Informazioni RoHS9AKK107991A3220
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20240228
REACH Declaration9AKK107492A1906
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20251028
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
SCIPcb4a1e43-5e8e-4523-a11d-d56938299570 Germania (DE)
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8Business to Business
Dati ambientali
Temperatura ambienteIn funzione -40 ... +70 °C
In magazzino -55 ... +70 °C
Grado di protezioneIP20
IP40
Enclosure with Cover IP40
Grado di inquinamento3
Condizioni ambientali28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Resistenza alle vibrazioni secondo IEC 60068-2-620 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz
Resistenza agli urti secondo IEC 60068-2-2725g 3 shocks 18 ms
Dimensioni
Larghezza in numero di intervalli modulari2.0
Larghezza prodotto35 mm
Altezza prodotto88 mm
Profondità prodotto69 mm
Peso netto prodotto0.24 kg
Peso netto polo0.124 kg
Profondità integrata (t2)69 mm
Diagramma dimensionale9AKK108464A0611
Engineering
EPLAN Data9AAF617138_EPLAN
Ordinazione
Unità imballo livello 1box 5 pezzo (i)
Peso lordo imballo livello 11.24 kg
E-Number (Finland)3212253
E-Number (Norway)1641759
E-Number (Sweden)2101101
Certificati e dichiarazioni (numero del documento)
Certificato CB2CDZ405000A1089
2CDZ405000A1093
Certificato CCA2CDZ405000A1090
2CDZ405000A1094
Certificato CCC2CDZ405000A1097
2CDZ405000A1098
Certificato CQC2CDZ405000A1097
2CDZ405000A1098
Certificato CSA2CDZ405000A1102
Dichiarazione di conformità - CE9AKK107991A3220
Declaration of Conformity - UKCA9AKK107992A8877
DNV GL Certificate2CDZ405000A1155
Certificato EAC2CDZ405000A1092
2CDZ405000A1096
Certificato NF2CDZ405000A1144
Certificato RINA2CDZ405000A1194
Certificato UL2CDZ405000A1101
Certificato VDE2CDZ405000A1191
2CDZ405000A1195
Installation
Istruzioni e manuali2CDS207104P0002
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Posizione di montaggioany
Download Piu' Usati
Scheda tecnica9AKK107992A4964
Classificazioni e standard esterni
ETIM 9EC000042 - Miniature circuit breaker (MCB)
ETIM 10EC000042 - Miniature circuit breaker (MCB)
UNSPSC39121603
eClassV11.0 : 27141901
Codice categoria granulare IDEA (IGCC)4897 >> Miniature circuit breakers
Codice classificazione oggettoF
Norme di riferimentoCSA 22.2 No. 235
IEC/EN 60898-1
IEC/EN 60947-2
UL 1077
Ente di certificazioneCSA
IEC
EN
UL
Standardization BodyEN
IEC
UL
CSA

ETIM for 2CDS382001R0104 Disgiuntori, fusibili (EC000042)

Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica69 mm
Nome caratteristicacaratteristica di intervento (EF000889)
Valore caratteristicaC
Nome caratteristicanumero di poli (totale) (EF008618)
Valore caratteristica2
Nome caratteristicanumero di poli protetti (EF005548)
Valore caratteristica2
Nome caratteristicacorrente nominale (EF000227)
Valore caratteristica10 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica415 V
Nome caratteristicatensione di isolamento nominale Ui (EF001366)
Valore caratteristica500 V
Nome caratteristicaresistenza nominale a tensione ad impulso (Uimp) (EF011980)
Valore caratteristica6 kV
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaAC/DC
Nome caratteristicapotere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555)
Valore caratteristica25 kA
Nome caratteristicapotere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558)
Valore caratteristica25 kA
Nome caratteristicafrequenza (EF000416)
Valore caratteristica50 Hz
Nome caratteristicamontaggio a incasso (EF007517)
Valore caratteristicaNo
Nome caratteristicaconduttore neutro a commutazione (EF005997)
Valore caratteristicaNo
Nome caratteristicacategoria di sovratensione (EF002569)
Valore caratteristica4
Nome caratteristicagrado di inquinamento (EF002570)
Valore caratteristica3
Nome caratteristicadispositivi supplementari possibili (EF008148)
Valore caratteristicaSì
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica2.0
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicatemperatura ambiente durante il funzionamento (EF007515)
Valore caratteristica-40 °C
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.75 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.75 mm²
Nome caratteristicaantideflagrante (EF004663)
Valore caratteristicaNo
