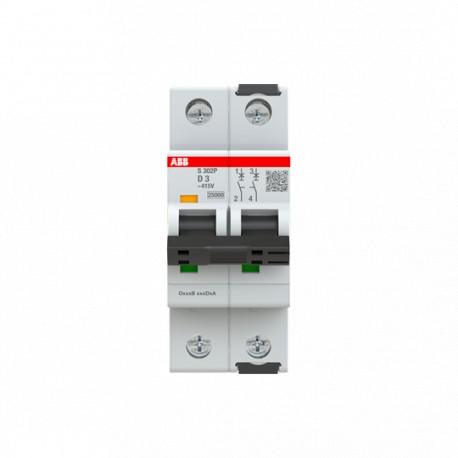

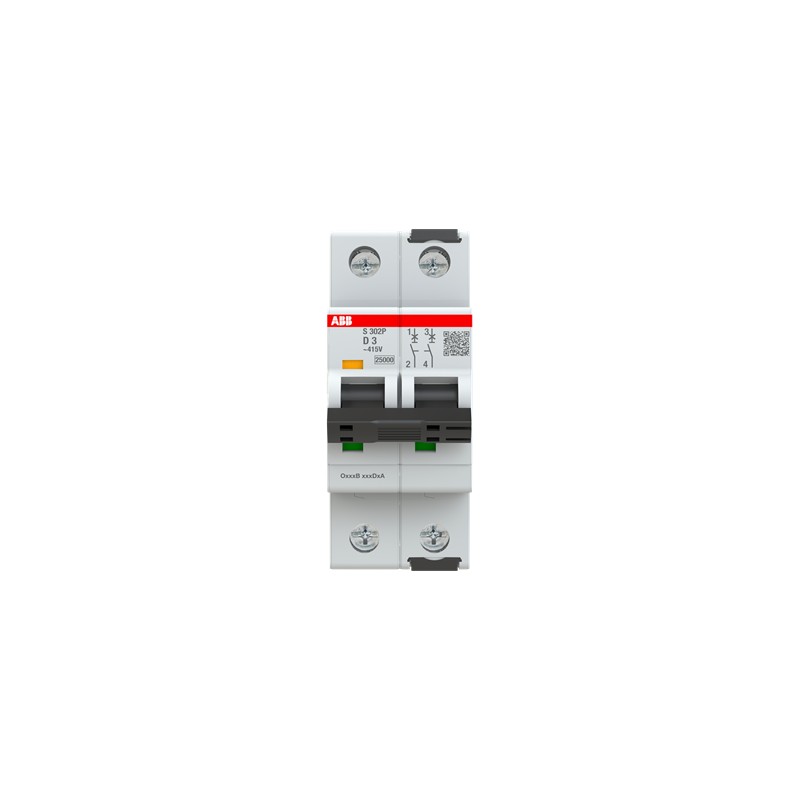

2CDS382001R0031 ABB S302P-D3 2p 3A D 25kA
2CDS382001R0031
ABB
S302P-D3 2p 3A D 25kA
Miniature Circuit Breaker - S300P - 2P - 3 A - D - (415 V AC) 100 kA
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Industriale
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| EcoSolutions Profile | 9AKK108469A3274 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 63.8 % |
| Improved Energy Efficiency for Customers | Product Efficiency - Product requires less energy to operate compared to similar product on market or older products from the same line |
| Extended Product Lifetime | Product Durability |
| End Of Life Disassembling Instructions | 9AKK108467A9801 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108467A7130 |
| Dati tecnici | |
| Tensione prova dielettrica | 50 / 60 Hz - 1 min 2 kV |
| Potere di cortocircuito estremo nominale (Icu) | (125 V DC) 100 kA |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (72 V DC) 25 kA | |
| Potere di cortocircuito di servizio nominale (Ics) | (125 V DC) 100 kA |
| (400 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| Collegamento tensione di alimentazione | Arbitrario |
| Indicazione posizione contatto | Rosso ON / Verde OFF |
| Resistenza elettrica | 20000 AC ciclo (i) |
| Resistenza meccanica | 20000 ciclo (i) |
| Numero di poli protetti | 2 |
| Numero di poli | 2P |
| Coppia di serraggio | 2.8 N·m |
| Tipo di attuatore | Toggle |
| Tipo di morsetto a vite | Failsafe Bi-directional Cylinder-lift Terminal |
| Siglatura attuatore | I / O |
| Materiale attuatore | Insulation Group II, Black, Sealable |
| Cacciavite raccomandato | Pozidriv 2 |
| Accessories Available | Sì |
| Capacità di connessione | Busbar 10/10 mm² |
| Flexible with Ferrule 0.75 ... 25 mm² | |
| Flessibile 0.75 ... 25 mm² | |
| Flessibile 0.75 ... 25 mm² | |
| Rigid 0.75 ... 35 mm² | |
| Stranded 0.75 ... 35 mm² | |
| Dimensioni installazione | secondo DIN 43880 1 |
| Lunghezza di spelatura cavo | 14 mm |
| Tipo di morsetto | Screw Terminals |
| Electrical | |
| Caratteristica di intervento | D |
| Tensione nominale di funzionamento | secondo IEC 60898-1 415 V AC |
| secondo IEC 60947-2 415 V AC | |
| Tensione di funzionamento | Massimo (Incl. Tolleranza) 457 V AC |
| Massimo 457 V AC | |
| Minimo 12 V AC | |
| Minimo 12 V DC | |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 500 V |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Tipo di tensione d'ingresso | AC/DC |
| Corrente nominale (In) | 3 A |
| Potere nominale di cortocircuito | (415 V AC) 100 kA |
| (440 V AC) 100 kA | |
| Frequenza nominale (f) | 50 / 60 Hz |
| DC | |
| Perdita di potenza | 2.6 W |
| a Condizioni Operative Nominali per Polo 1.3 W | |
| Categoria di sovratensione | IV |
| Design | |
| Materiale involucro | Insulation Group I, RAL 7035 |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 125 V DC |
| 480Y / 277 V AC | |
| 480Y/277 V AC | |
| Potere d'interruzione nominale secondo UL1077 | (125 V DC) 10 kA |
| (480Y / 277 V AC) 10 kA | |
| Sezioni dei cavi UL/CSA | Busbar 18-8 AWG |
| Conduttore 18-4 AWG | |
| Coppia di serraggio UL/CSA | 18 in·lb |
| Material Compliance | |
| Informazioni RoHS | 9AKK107991A3220 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20240228 |
| REACH Declaration | 9AKK107492A1906 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20251028 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| SCIP | cb4a1e43-5e8e-4523-a11d-d56938299570 Germania (DE) |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business to Business |
| Dati ambientali | |
| Temperatura ambiente | In funzione -40 ... +70 °C |
| In magazzino -55 ... +70 °C | |
| Grado di protezione | IP20 |
| IP40 | |
| Enclosure with Cover IP40 | |
| Grado di inquinamento | 3 |
| Condizioni ambientali | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 20 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz |
| Resistenza agli urti secondo IEC 60068-2-27 | 25g 3 shocks 18 ms |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 2.0 |
| Larghezza prodotto | 35 mm |
| Altezza prodotto | 88 mm |
| Profondità prodotto | 69 mm |
| Peso netto prodotto | 0.24 kg |
| Peso netto polo | 0.124 kg |
| Profondità integrata (t2) | 69 mm |
| Engineering | |
| EPLAN Data | 9AAF617138_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | box 5 pezzo (i) |
| Peso lordo imballo livello 1 | 1.24 kg |
| E-Number (Finland) | 3216054 |
| E-Number (Norway) | 1641772 |
| E-Number (Sweden) | 2101123 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | 2CDZ405000A1089 |
| 2CDZ405000A1093 | |
| Certificato CCA | 2CDZ405000A1090 |
| 2CDZ405000A1094 | |
| Certificato CCC | 2CDZ405000A1097 |
| 2CDZ405000A1098 | |
| Certificato CQC | 2CDZ405000A1097 |
| 2CDZ405000A1098 | |
| Certificato CSA | 2CDZ405000A1102 |
| Dichiarazione di conformità - CE | 9AKK107991A3220 |
| Declaration of Conformity - UKCA | 9AKK107992A8877 |
| DNV GL Certificate | 2CDZ405000A1155 |
| Certificato EAC | 2CDZ405000A1092 |
| 2CDZ405000A1096 | |
| Certificato NF | 2CDZ405000A1144 |
| Certificato RINA | 2CDZ405000A1194 |
| Certificato UL | 2CDZ405000A1101 |
| Certificato VDE | 2CDZ405000A1191 |
| 2CDZ405000A1195 | |
| Installation | |
| Istruzioni e manuali | 2CDS207104P0002 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Posizione di montaggio | any |
| Download Piu' Usati | |
| Scheda tecnica | 9AKK107992A4964 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000042 - Miniature circuit breaker (MCB) |
| ETIM 10 | EC000042 - Miniature circuit breaker (MCB) |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141901 |
| Codice categoria granulare IDEA (IGCC) | 4897 >> Miniature circuit breakers |
| Codice classificazione oggetto | F |
| Norme di riferimento | CSA 22.2 No. 235 |
| IEC/EN 60898-1 | |
| IEC/EN 60947-2 | |
| UL 1077 | |
| Ente di certificazione | CSA |
| IEC | |
| EN | |
| UL | |
| Standardization Body | EN |
| IEC | |
| UL | |
| CSA | |
