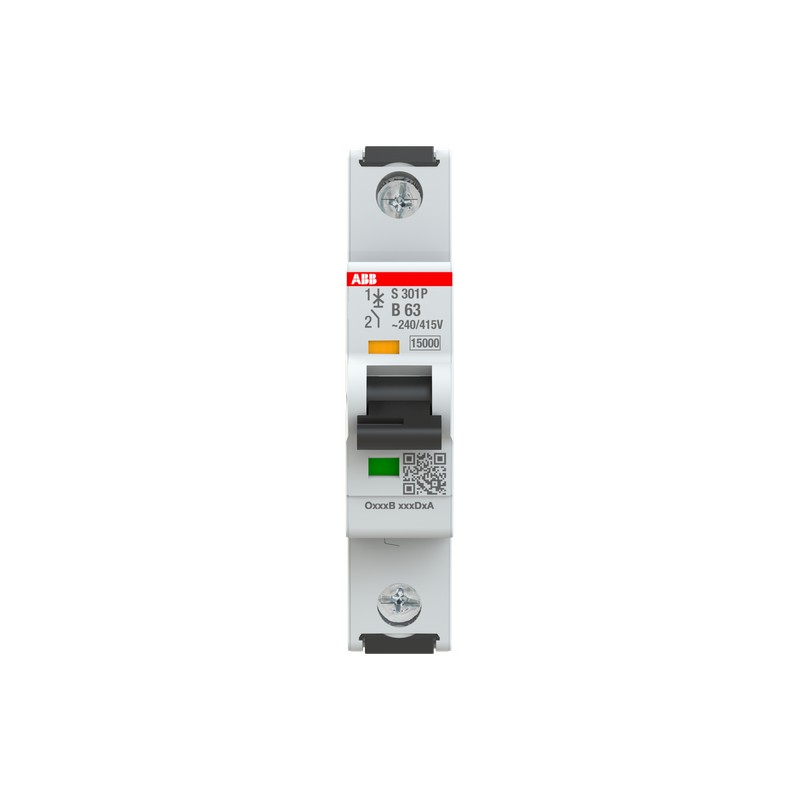

2CDS381001R0635 ABB Int.aut. S301P-B63 1p 63A B 25kA
Riferimento: 2CDS381001R0635
Produttore: ABB
Descrizione:
Int.aut. S301P-B63 1p 63A B 25kA
S301P-B63 1p 63A B 15kA
S301P-B63 Interruttore automatico - 1P - B - 63 A
Categorie:
- disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
- ABB > Industriale
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
- Tipo di prodotto esteso:
- S301P-B63
- ID prodotto:
- 2CDS381001R0635
- Ean:
- 4016779079938
- Descrizione catalogo:
- S301P-B63 Interruttore automatico - 1P - B - 63 A
- Descrizione lunga:
- La serie MCB S300P garantisce la protezione negli impianti industriali da sovraccarichi e cortocircuiti. Questo prodotto è fabbricato in conformità con gli standard internazionali IEC e UL, per i mercati in cui è richiesto.
+
–
accessoristica
| Identificatore | descrizione | tizio | Qty | Unità di misura |
|---|---|---|---|---|
| 2CDS200922R0001 | Segnale S2C-S/H6R / Contatto ausiliario | S2C-S/H6R | 1 | pezzo |
| 2CDS200912R0001 | Contatto ausiliario S2C-H6R | S2C-H6R | 1 | pezzo |
| 2CDS200936R0001 | Contatto ausiliario S2C-H11L | S2C-H11L | 1 | pezzo |
| 2CDS200936R0002 | Contatto ausiliario S2C-H20L | S2C-H20L | 1 | pezzo |
| 2CDS200936R0003 | Contatto ausiliario S2C-H02L | S2C-H02L | 1 | pezzo |
| 2CDS200946R0001 | Contatto ausiliario S2C-H6-11R | S2C-H6-11R | 1 | pezzo |
| 2CDS200946R0002 | Contatto ausiliario S2C-H6-20R | S2C-H6-20R | 1 | pezzo |
| 2CDS200946R0003 | Contatto ausiliario S2C-H6-02R | S2C-H6-02R | 1 | pezzo |
| 2CDS200909R0001 | Bypass viaggio S2C-A1 | S2C-A1 · | 1 | pezzo |
| 2CDS200909R0002 | Viaggio di bypass S2C-A2 | S2C-A2 · | 1 | pezzo |
| 2CSS200911R0001 | S2C-UA 12 DC Rilascio sottotensione | S2C-UA 12 CC | 1 | pezzo |
| 2CSS200911R0002 | S2C-UA 24 AC Rilascio sottotensione | S2C-UA 24 CA | 1 | pezzo |
| 2CSS200911R0003 | S2C-UA 48 AC Rilascio sottotensione | S2C-UA 48 CA | 1 | pezzo |
| 2CSS200911R0004 | S2C-UA 110 AC Rilascio sottotensione | S2C-UA 110 CA | 1 | pezzo |
| 2CSS200911R0005 | S2C-UA 230 AC Rilascio di sottotensione | S2C-UA 230 CA | 1 | pezzo |
| 2CSS200911R0006 | S2C-UA 400 RILASCIO DI TENSIONE CA | S2C-UA 400 CA | 1 | pezzo |
| 2CSS200911R0007 | S2C-UA 24 DC Rilascio sottotensione | S2C-UA 24 CC | 1 | pezzo |
| 2CSS200911R0008 | S2C-UA 48 DC Subtension Release | S2C-UA 48 CC | 1 | pezzo |
| 2CSS200911R0009 | S2C-UA 110 DC Rilascio sottotensione | S2C-UA 110 CC | 1 | pezzo |
| 2CSS200911R0010 | S2C-UA 230 DC Subtension Release | S2C-UA 230 CC | 1 | pezzo |
| 2CSS201997R0013 | Dispositivo di funzionamento del motore S2C-CM1 | S2C-CM1 · | 1 | pezzo |
| 2CSS203997R0013 | Dispositivo di funzionamento del motore S2C-CM2/3 | S2C-CM2/3 | 1 | pezzo |
| 2CSS204997R0013 | Dispositivo di funzionamento del motore S2C-CM4 | S2C-CM4 · | 1 | pezzo |
| GHS2001901R0003 | Accessori meccanici S2C-DH | S2C-DH | 1 | pezzo |
| 2CSS200998R0001 | Dispositivo di innesco meccanico S2C-BP | S2C-BP | 1 | pezzo |
| 2CSS200999R0001 | Base de plug-in S2C-EST | S2C-EST | 1 | pezzo |
| 2CDS200918R0001 | S2C-NT Neutro azionato a mano | S2C-NT | 1 | pezzo |
| 2CCA880100R0001 | Sensore CMS-100PS | CMS-100PS | 1 | pezzo |
| 2CCA880101R0001 | Sensore CMS-101PS | CMS-101PS | 1 | pezzo |
| 2CCA880102R0001 | Sensore CMS-102PS | CMS-102PS | 1 | pezzo |
tecnico
- standard:
- CSA 22.2 n. 235
IEC/IT 60898-1
IEC/IT 60947-2
UL 1077 ·
- Funzione di inciampo:
- B
- Tensione operativa nominale:
- secondo IEC 60898-1 240 V AC
secondo IEC 60947-2 240 V AC
- Tensione operativa:
- Massimo (tolleranza inclusa) 254 V AC
Massimo 254 V AC
Minimo 12 V AC
Minimo 12 V DC
- Tensione di isolamento nominale (Uio):
- secondo IEC/EN 60664-1 500 V
- Tensione nominale di supporto agli impulsi (Ugoblin):
- 6 kHz
- Tensione di prova dielettrica:
- 50/60 Hz, 1 min: 2 kV
- Tipo di tensione di ingresso:
- bisessuale
- Corrente nominale (IN):
- 63 A
- Capacità nominale di cortocircuito:
- AC) 15 kA
(240 / 415 V AC) 15 kA
- Capacità definitiva di rottura del cortocircuito nominale (ICu):
- (240 V CA) 25 kA
(72 V CC) 25 kA
- Capacità nominale di interruzione del cortocircuito del servizio (ICs):
- (240 V CA) 7,5 kA
- Frequenza nominale (f):
- 50 Hz
60 Hz
- Perdita di potenza:
- 6 W
in condizioni di funzionamento nominali per polo 6 W
- Connessione alimentatore:
- arbitrario
- Indicazione della posizione di contatto:
- Rosso ON / Verde SPENTO
- resistenza:
- Ciclo AC 10000
- Resistenza meccanica:
- Ciclo 20000
- Numero di poli:
- 1
- Numero di pali protetti:
- 1
- Categoria overvoltage:
- Iv
- stringere:
- 2.8 Nom
- Tipo di terminale a vite:
- Terminale di sollevamento cilindri a due strade a sicurezza
- Marcatura attuatore:
- I/O
- Materiale attuatore:
- Gruppo di isolamento II, Nero, Vendibile
- Materiale abitativo:
- Gruppo di isolamento I, RAL 7035
- Montaggio della rotaia DIN:
- TH35-15 (35 x 15 mm Binario di montaggio) secondo IEC 60715
TH35-7.5 (35 x 7,5 mm Binario di montaggio) secondo IEC 60715
- Posizione di montaggio:
- qualunque
- Controller a vite consigliato:
- Pozidriv 2
- Accessori disponibili:
- sì
- Capacità di connessione:
- Barra dell'autobus 10 / 10 mm2
Flessibile con Ferrule 0.75 ... 25 mm2
Flessibile 0,75 ... 25 mm2
Rigido 0,75 ... 35 mm2
Spiaggiato 0,75 ... 35 mm2
- Dimensioni installazione:
- Merceria. a DIN 43880 1
- Lunghezza estrazione filo:
- 14 millimetri
- Tipo terminale:
- Terminali a vite
ambientale
- Temperatura dell'aria ambiente:
- Funzionamento -40 ... +70 °C
Stoccaggio -55 ... +70 °C
- Grado di protezione:
- IP20
Custodia con coperchio IP40
- Grado di contaminazione:
- 3
- Condizioni ambientali:
- 28 cicli
55oC / 90-96%
e 25oC / 95-100%
- Resistenza alle vibrazioni secondo IEC 60068-2-6:
- 5g, 20 cicli a 5 ... 150 ... 5 Hz con 0,8 in carica
- Resistenza agli urti secondo IEC 60068-2-27:
- 25g / 3 urti / 18ms
- Stato Rohs:
- A seguito della direttiva UE 2011/65/UE
- Informazioni ambientali:
- 9AKK107991A3226
- Dichiarazione REACH:
- 9AKK107492A1906
Ul tecnico/CSA
- Tensione operativa massima UL/CSA:
- 480 Y/277 V CA
480Y/277 V AC
- Valutazione dell'interrupt secondo UL1077:
- (277 V CA) 10 kA
(60 V DC) 10 kA
- Funzionalità di connessione UL/CSA:
- Barra degli autobus 14-8 AWG
Pilota 14-4 AWG
- Coppia di serraggio UL/CSA:
- 18 pollici
dimensioni
- Larghezza in numero di spaziatura modulare:
- 1
- Larghezza netta del prodotto:
- 17.5millimetro
- Altezza netta del prodotto:
- 88millimetro
- Profondità prodotto/Lunghezza rete:
- 67.6millimetro
- Peso netto del prodotto:
- 0.124Kg
- Peso netto del palo:
- 0,124 kg
- Profondità integrata (T2):
- 69 mm
Informazioni sul contenitore
- Unità di livello pacchetto 1:
- Scatola da 10 pezzi
- Larghezza livello pacchetto 1:
- 92 mm
- Altezza livello pacchetto 1:
- 80 mm
- Profondità/lunghezza livello pacchetto 1:
- 183 mm
- Livello di peso lordo 1 della confezione:
- 1,29 kg
- Pacchetto EAN di livello 1:
- 4016779080798
- Unità di livello pacchetto 2:
- Cartone 120 pezzi
- Larghezza livello pacchetto 2:
- 275 mm
- Altezza livello pacchetto 2:
- 210 mm
- Profondità/lunghezza livello pacchetto 2:
- 400 mm
- Peso lordo del livello del pacchetto 2:
- 15,4 kg
- Pacchetto EAN di livello 2:
- 4016779090513
ordinando
- Quantità minima dell'ordine:
- 1 pezzo
- Numero della tariffa doganale:
- 85362010
- Paese d'origine:
- Germania (DE)
Certificati e dichiarazioni (numero di documento)
- Certificato CB:
- 2CDZ405000A1089
2CDZ405000A1093
- Certificato CCA:
- 2CDZ405000A1090
2CDZ405000A1094
- Certificato CCC:
- 2CDZ405000A1097
2CDZ405000A1098
- Agenzia di certificazione:
- Csa
Iec
IN
Ul
- Certificato CQC:
- 2CDZ405000A1097
2CDZ405000A1098
- Certificato CSA:
- 2CDZ405000A1102
- Dichiarazione di conformità - CE:
- 9AKK107991A3220
- Dichiarazione di conformità - UKCA:
- 9AKK107992A8877
- Certificato DNV GL:
- 2CDZ405000A1155
- Certificato EAC:
- 2CDZ405000A1092
2CDZ405000A1096
- Informazioni ambientali:
- 9AKK107991A3226
- Istruzioni e manuali:
- 2CDS207104P0002
- Certificato NF:
- 2CDZ405000A1144
- Dichiarazione REACH:
- 9AKK107492A1906
- Certificato RINA:
- 2CDZ405000A1194
- Informazioni RoHS:
- 9AKK107991A3220
- Certificato UL:
- 2CDZ405000A1101
- Certificato VDE:
- 2CDZ405000A1091
2CDZ405000A1095
Download più popolari
- Scheda tecnica, Informazioni tecniche:
- 9AKK107992A4964
- Istruzioni e manuali:
- 2CDS207104P0002
- EPLAN Macro:
- 9AKK109000
Classificazioni
- ETIM 7:
- EC000042 - Interruttore a circuito in miniatura (MCB)
- ETIM 8:
- EC000042 - Interruttore a circuito in miniatura (MCB)
- Albero del catalogo EPLAN:
- Ingegneria elettrica / Dispositivi di protezione / Generale
- Definizione della funzione EPLAN:
- Interruttore automatico di potenza / Interruttore automatico singolo / Interruttore automatico 1_2
- Categoria WEEE:
- 5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
- WEEE B2C / B2B:
- Di azienda in azienda
- CN8:
- 8536 20 10
- UNSPSC:
- 39121603
- Classe elettronica:
- V11.0: 27141901
- Codice categoria granulare IDEA (IGCC):
- 4897 >> Interruttori automatici miniaturizzati
- Codice di classificazione degli oggetti:
- F
ETIM for 2CDS381001R0635 Disgiuntori, fusibili (EC000042)
Nome caratteristica
Valore caratteristica
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica69 mm
Nome caratteristicacaratteristica di intervento (EF000889)
Valore caratteristicaB
Nome caratteristicanumero di poli (totale) (EF008618)
Valore caratteristica1
Nome caratteristicanumero di poli protetti (EF005548)
Valore caratteristica1
Nome caratteristicacorrente nominale (EF000227)
Valore caratteristica63 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica240 V
Nome caratteristicatensione di isolamento nominale Ui (EF001366)
Valore caratteristica500 V
Nome caratteristicaresistenza nominale a tensione ad impulso (Uimp) (EF011980)
Valore caratteristica6 kV
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaAC/DC
Nome caratteristicapotere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557)
Valore caratteristica25 kA
Nome caratteristicafrequenza (EF000416)
Valore caratteristica50 Hz
Nome caratteristicamontaggio a incasso (EF007517)
Valore caratteristicaNo
Nome caratteristicaconduttore neutro a commutazione (EF005997)
Valore caratteristicaNo
Nome caratteristicacategoria di sovratensione (EF002569)
Valore caratteristica4
Nome caratteristicagrado di inquinamento (EF002570)
Valore caratteristica3
Nome caratteristicadispositivi supplementari possibili (EF008148)
Valore caratteristicaSì
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica1.0
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicatemperatura ambiente durante il funzionamento (EF007515)
Valore caratteristica-40 °C
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.75 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.75 mm²
Nome caratteristicaantideflagrante (EF004663)
Valore caratteristicaNo
DATASHEET - PDF
Titolo
Dimensione
Tipo
37 Mbytes
Ultimi commenti dei nostri clienti
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
5/5 merci beaucoup
— sotitradim 29/11/25, 11:12
Valutazione del cliente:
Prodotto:SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON...
4/5 a,azing to use it
— B rahul 04/10/25, 08:05
Valutazione del cliente:
Prodotto:661601 LEGRAND URA21LED 70LM 1H IP42 NP
4/5 Amazing to use it
— B rahul 04/10/25, 08:04
Valutazione del cliente:
Prodotto:661601 LEGRAND URA21LED 70LM 1H IP42 NP
