> ABB>Industriale>2CDS281103R0164 ABB S201P-C16NA Interruttore Automatico Miniaturizzato 1+NP C 16 A
Prodotto precedente Prodotto successivo

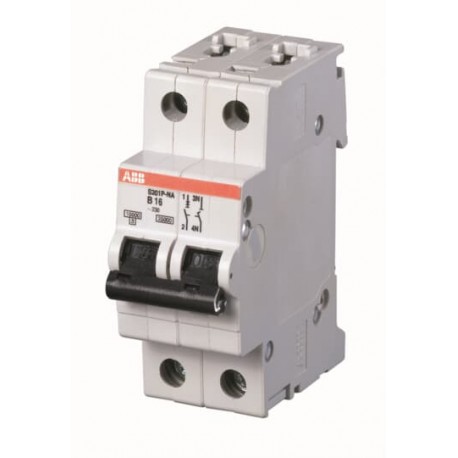

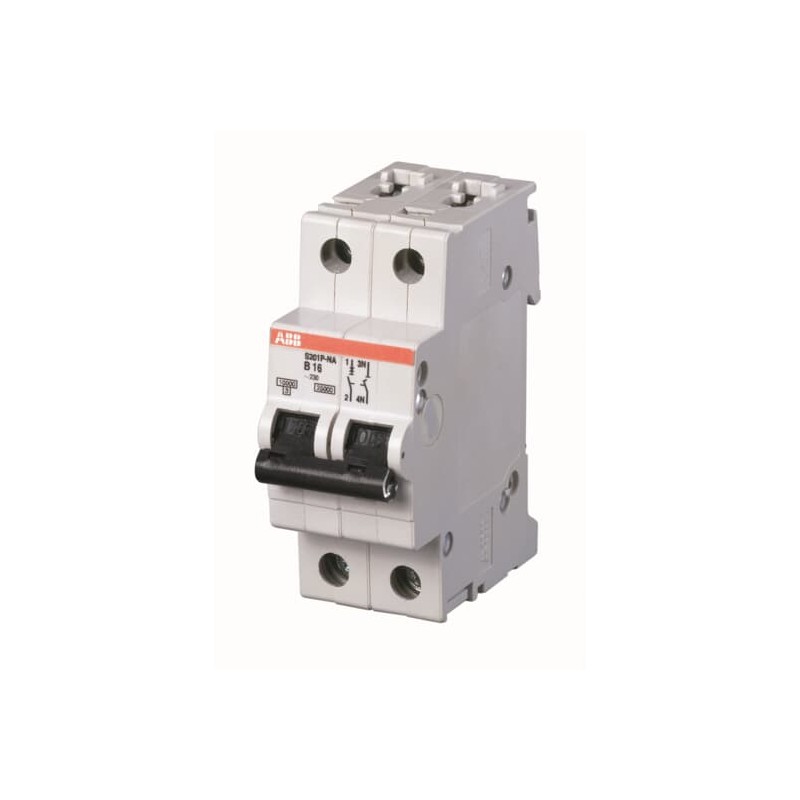

2CDS281103R0164 ABB S201P-C16NA Interruttore Automatico Miniaturizzato 1+NP C 16 A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

2CDS281103R0164 ABB S201P-C16NA Interruttore Automatico Miniaturizzato 1+NP C 16 A

2CDS281103R0164

ABB

S201P-C16NA Interruttore Automatico Miniaturizzato - 1+NP - C - 16 A

Miniature Circuit Breaker - S200P - 1P+N - 16 A - C - (AC) 25 kA

Maggiori dettagli


Industriale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici
Tensione prova dielettrica50 / 60 Hz - 1 min 2 kV
Potere di cortocircuito estremo nominale (Icu)(230 V AC) 25 kA
(400 V AC) 25 kA
(230 V) 25 kA
Potere di cortocircuito di servizio nominale (Ics)(230 V AC) 12.5 kA
Collegamento tensione di alimentazioneArbitrario
Indicazione posizione contattoRosso ON / Verde OFF
Classe limitazione energia3
Resistenza elettrica20000 AC ciclo (i)
Resistenza meccanica20000 ciclo (i)
Numero di poli protetti1
Numero di poli1P+N
Posizione dei terminali neutriRight
Coppia di serraggio2.8 N·m
Tipo di morsetto a viteFailsafe Bi-directional Cylinder-lift Terminal
Siglatura attuatoreI / O
Materiale attuatoreInsulation Group II, Black, Sealable
Cacciavite raccomandatoPozidriv 2
Accessories AvailableSì
Capacità di connessioneBusbar 10/10 mm²
Flexible with Ferrule 0.75 ... 16 mm²
Flessibile 0.75 ... 16 mm²
Rigid 0.75 ... 25 mm²
Stranded 0.75 ... 25 mm²
Dimensioni installazionesecondo DIN 43880 1
Tipo di morsettoScrew Terminals
Electrical
Caratteristica di interventoC
Tensione nominale di funzionamentosecondo IEC 60898-1 230 V AC
secondo IEC 60898-1 230 V
secondo IEC 60947-2 230 V AC
Tensione di funzionamentoMassimo (Incl. Tolleranza) 253 V AC
Minimo 12 V AC
Minimo 12 V DC
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 440 V
Tensione di tenuta ad impulso (Uimp)4 kV
at 2000 m 5 kV
at Sea Level 6.2 kV
Tipo di tensione d'ingressoAC/DC
Corrente nominale (In)16 A
Potere nominale di cortocircuito(AC) 25 kA
(230 / 400 V AC) 10 kA
(230 V AC) 25 kA
(230 V) 25 kA
Corrente nominale di cortocircuito condizionale (Inc)(230 V) 25 kA
(400 V) 25 kA
Frequenza nominale (f)50 / 60 Hz
Perdita di potenza5 W
a Condizioni Operative Nominali per Polo 2.5 W
Categoria di sovratensioneIII
Design
Materiale involucroClasse di isolamento II, RAL 7035
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA480Y/277 V AC
Potere d'interruzione nominale secondo UL1077(277 V AC) 10 kA
(480Y / 277 V AC) 10 kA
Sezioni dei cavi UL/CSABusbar 18-8 AWG
Conduttore 18-4 AWG
Coppia di serraggio UL/CSA25 in·lb
Material Compliance
Informazioni RoHS2CDK403003D0403
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
REACH Declaration9AKK107492A1906
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20240821
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
SCIPb0ff61fd-fab1-4a8b-9575-6a2e28f174ec Germania (DE)
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8Business to Business
Dati ambientali
Temperatura ambienteIn funzione -25 ... +55 °C
In magazzino -40 ... +70 °C
Temperatura di riferimento aria ambiente30 °C
Grado di protezioneIP20
IP40
Enclosure with Cover IP40
Grado di inquinamento3
Condizioni ambientali28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Resistenza alle vibrazioni secondo IEC 60068-2-620 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz
Resistenza agli urti secondo IEC 60068-2-2725g 2 shocks 13 ms
Informazioni ambientali9AKK107680A6947
Dimensioni
Larghezza in numero di intervalli modulari2.0
Larghezza prodotto35 mm
Altezza prodotto88 mm
Profondità prodotto69 mm
Peso netto prodotto0.28 kg
Peso netto polo0.14 kg
Profondità integrata (t2)69 mm
Engineering
EPLAN Data9AAC211157_EPLAN
Ordinazione
Unità imballo livello 1carton 5 pezzo (i)
Peso lordo imballo livello 11.45 kg
ID prodotto in sostituzione (NUOVO)2CDS381103R0164
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE2CDK403003D0403
Declaration of Conformity - UKCA9AKK108467A5199
Installation
Istruzioni e manuali2CDS207104P0002
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Posizione di montaggioQualsiasi
Download Piu' Usati
Scheda tecnica9AKK106930A8017
Classificazioni e standard esterni
ETIM 9EC000042 - Miniature circuit breaker (MCB)
ETIM 10EC000042 - Miniature circuit breaker (MCB)
UNSPSC39121603
eClassV11.0 : 27141901
Codice categoria granulare IDEA (IGCC)4897 >> Miniature circuit breakers
Codice classificazione oggettoF
Norme di riferimentoCSA 22.2 No. 235
IEC/EN 60898-1
IEC/EN 60947-2
UL 1077
Ente di certificazioneCSA
IEC
EN
UL

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
