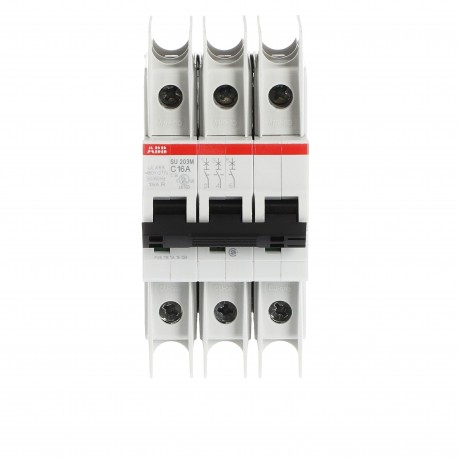

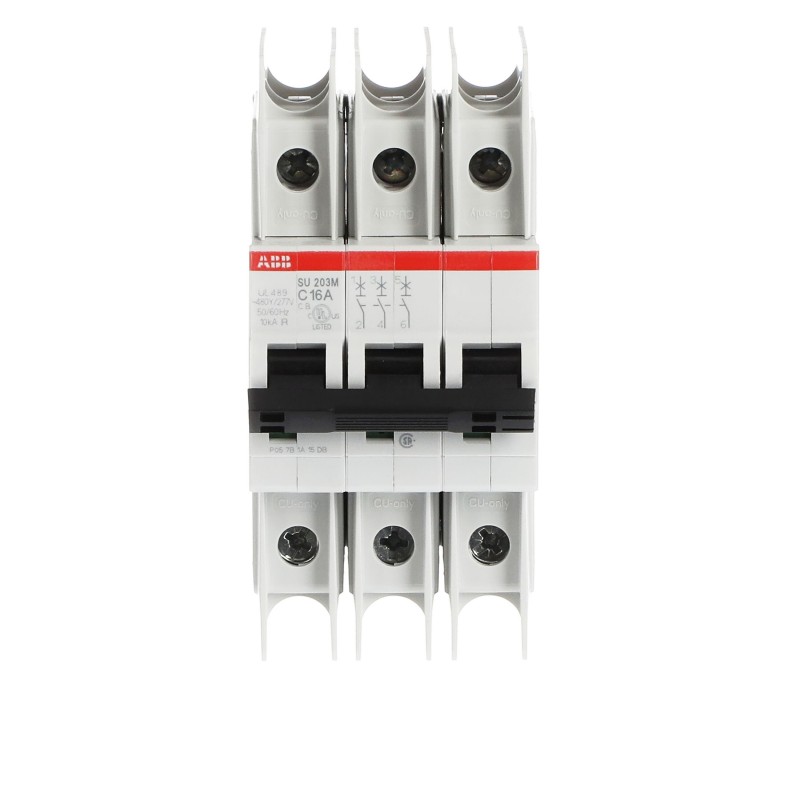

2CDS273337R0164 ABB Interruttore magnetotermico miniaturizzato SU200M 3P C 16 Ampere Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

2CDS273337R0164 ABB Interruttore magnetotermico miniaturizzato SU200M 3P C 16 Ampere

2CDS273337R0164

ABB

Interruttore magnetotermico miniaturizzato - SU200M - 3P - C - 16 Ampere

SU203M-C16 -UL489 10kA 3P Curva C 16A - SU200M - 3P - 16 A - C - (400 V AC) 11.2 kA

Maggiori dettagli


Industriale > S200M

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ABB EcoSolutions
ABB EcoSolutionsSì
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 62 %
ABB Site Meeting Group Waste To Landfill TargetNo non-hazardous waste is sent to a landfill
Extended Product LifetimeProduct Durability
End Of Life Disassembling Instructions9AKK108471A4773
Dichiarazione prodotto ambientale - EPD9AKK108470A9950
Dati tecnici
Potere di cortocircuito estremo nominale (Icu)(400 V AC) 15 kA
(400 V) 15 kA
Potere di cortocircuito di servizio nominale (Ics)(400 V AC) 11.2 kA
Collegamento tensione di alimentazioneArbitrario
Indicazione posizione contattoRosso ON / Verde OFF
Classe limitazione energia3
Resistenza meccanica20000 ciclo (i)
Numero di poli protetti3
Numero di poli3P
Coppia di serraggio2.8 N·m
Tipo di attuatoreToggle
Tipo di morsetto a viteFailsafe Bi-directional Cylinder-lift Terminal
Siglatura attuatoreI / O
Materiale attuatoreInsulation Group II, Black, Sealable
Cacciavite raccomandatoPozidriv 2
Accessories AvailableSì
Capacità di connessioneBusbar 10/10 mm²
Flexible with Ferrule 0.75 ... 25 mm²
Flessibile 0.75 ... 25 mm²
Flessibile 0.75 ... 25 mm²
Rigid 0.75 ... 35 mm²
Stranded 0.75 ... 35 mm²
Dimensioni installazionesecondo DIN 43880 3
Tipo di morsettoDouble Clamp
Electrical
Caratteristica di interventoC
Tensione nominale di funzionamentosecondo IEC 60898-1 400 V AC
secondo IEC 60947-2 400 V AC
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 440 V
Tensione di tenuta ad impulso (Uimp)4 kV
at 2000 m 5 kV
at Sea Level 6.2 kV
Tipo di tensione d'ingressoAC/DC
Corrente nominale (In)16 A
Potere nominale di cortocircuito(400 V AC) 11.2 kA
Corrente nominale di cortocircuito condizionale (Inc)(400 V) 15 kA
Frequenza nominale (f)50 / 60 Hz
DC
Perdita di potenza7.5 W
a Condizioni Operative Nominali per Polo 2.5 W
Categoria di sovratensioneIII
Design
Materiale involucroClasse di isolamento I, RAL 7035
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA480Y / 277 V AC
Interrupting Rating acc. to UL489(240 V AC) 10 kA
(480Y / 277 V AC) 10 kA
Sezioni dei cavi UL/CSABusbar 18-8 AWG
Conduttore 18-4 AWG
Material Compliance
Informazioni RoHS2CDK400595D2705
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20200514
REACH Declaration9AKK107492A1906
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20251028
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
SCIP89318623-ff2d-4ce0-aefe-5d16fac11138 Germania (DE)
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8Business to Business
Dati ambientali
Temperatura ambienteIn funzione -25 ... +55 °C
In magazzino -40 ... +70 °C
Grado di protezioneIP20
IP40
Enclosure with Cover IP40
Grado di inquinamento3
Condizioni ambientali28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Resistenza alle vibrazioni secondo IEC 60068-2-620 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz
Resistenza agli urti secondo IEC 60068-2-2725g 2 shocks 13 ms
Informazioni ambientali9AKK107680A9140
Dimensioni
Larghezza in numero di intervalli modulari3.0
Larghezza prodotto52.5 mm
Altezza prodotto111 mm
Profondità prodotto69 mm
Peso netto prodotto0.375 kg
Peso netto polo0.125 kg
Profondità integrata (t2)69 mm
Ordinazione
Unità imballo livello 1carton 1 pezzo (i)
Peso lordo imballo livello 10.395 kg
E-Number (Finland)3211283
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE2CDK400595D2705
Declaration of Conformity - UKCA9AKK108467A5201
Installation
Istruzioni e manuali2CDC002177D0202
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Posizione di montaggioQualsiasi
Download Piu' Usati
Scheda tecnica2CDC002177D0204
Classificazioni e standard esterni
ETIM 9EC000042 - Miniature circuit breaker (MCB)
ETIM 10EC000042 - Miniature circuit breaker (MCB)
UNSPSC39121603
eClassV11.0 : 27141901
Codice categoria granulare IDEA (IGCC)4899 >> Miniature circuit breaker (MCB) screw-in model
Norme di riferimentoCSA 22.2 No. 5
IEC/EN 60947-2
UL 489
Ente di certificazioneCSA
EN
IEC
UL
Standardization BodyCSA
EN
IEC
UL

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
