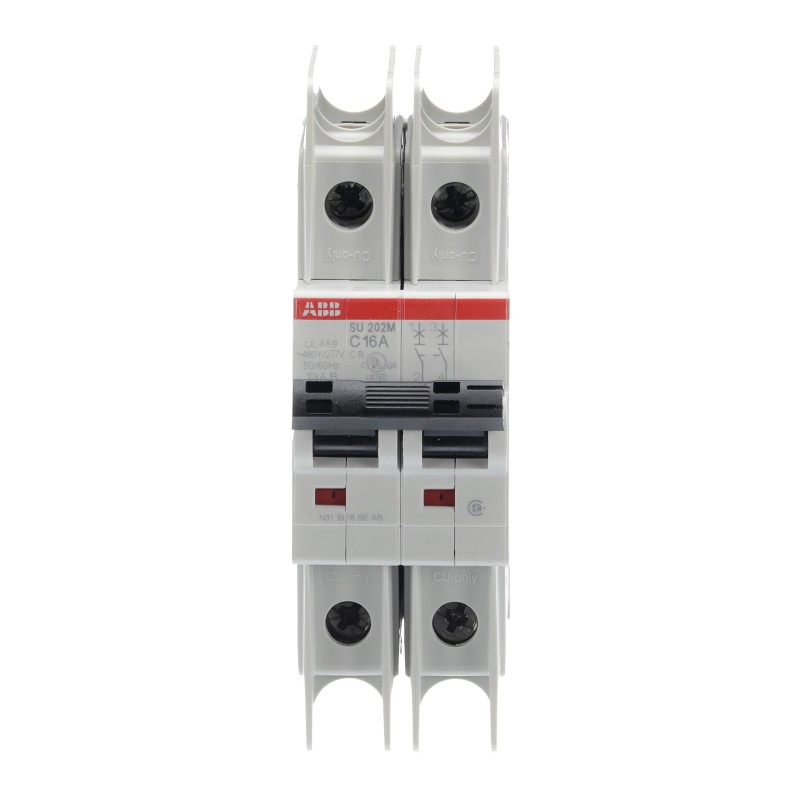

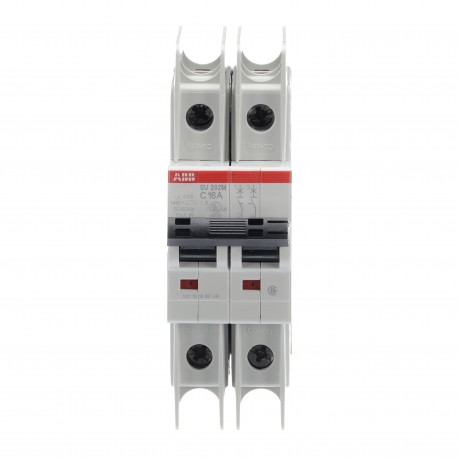

2CDS272337R0164 ABB Interruttore magnetotermico SU200M 2P C 16 Ampere Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

2CDS272337R0164 ABB Interruttore magnetotermico SU200M 2P C 16 Ampere

2CDS272337R0164

ABB

Interruttore magnetotermico - SU200M - 2P - C - 16 Ampere

SU202M-C16 Interruttore automatico miniaturizzato C-Char., 10kA, 16A, 2P UL489

Maggiori dettagli


Industriale > S200M

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


b'

panoramica

Tipo di prodotto esteso:
SU202M-C16
ID prodotto:
2CDS272337R0164
Ean:
4016779931106
Descrizione catalogo:
Interruttore magnetotermico - SU200M - 2P - C - 16 Ampere
Descrizione lunga:
SU202M-C16 Interruttore automatico miniaturizzato C-Char., 10kA, 16A, 2P UL489

tecnico

standard:
CSA 22.2 n. 5

IEC/IT 60947-2

UL 489
Numero di poli:
2
Numero di pali protetti:
2
Funzione di inciampo:
C
Corrente nominale (IN):
16 A
Tensione operativa nominale:
Acc. a IEC 60947-2 400 V AC
Perdita di potenza:
5 W

in condizioni operative nominali per polo 2,5 W
Tensione di isolamento nominale (Uio):
Merceria. a IEC/EN 60664-1 440 V
Frequenza nominale (f):
Dc

50 Hz

60 Hz
Capacità definitiva di rottura del cortocircuito nominale (ICu):
(400 V CA) 15 kA
Capacità nominale di interruzione del cortocircuito del servizio (ICs):
(400 V AC) 11,2 kA
Categoria overvoltage:
Iii
Grado di contaminazione:
3
Tensione nominale di supporto agli impulsi (Ugoblin):
(5,0 kV x 2000 m)

(6,2 kV s livello del mare)

4 kV
Materiale abitativo:
Gruppo di isolamento I, RAL 7035
Materiale attuatore:
Gruppo di isolamento II, Nero, Vendibile
Marcatura attuatore:
I/O
Indicazione della posizione di contatto:
Rosso ON / Verde SPENTO
Grado di protezione:
IP20
osservazioni:
IP40 in involucro con coperchio
Resistenza meccanica (Nendu):
Ciclo 20000
Tipo terminale:
Doppio morsetto
Tipo di terminale a vite:
Terminale di sollevamento cilindri a due strade a sicurezza
Capacità di connessione:
Barra dell'autobus 10 / 10 mm2

Flessibile con Ferrule 0.75 ... 25 mm2

Flessibile 0,75 ... 25 mm2

Rigido 0,75 ... 35 mm2

Spiaggiato 0,75 ... 35 mm2
stringere:
2.8 Nom
Controller a vite consigliato:
Pozidriv 2
Montaggio della rotaia DIN:
TH35-7.5 (35 x 7,5 mm Binario di montaggio) secondo IEC 60715

TH35-15 (35 x 15 mm Binario di montaggio) secondo IEC 60715
Posizione di montaggio:
qualunque
Profondità integrata (T2):
69 mm
Dimensioni installazione:
secondo DIN 43880 3
Connessione alimentatore:
arbitrario

ambientale

Temperatura dell'aria ambiente:
Operazione -25 ... +55oC

Archiviazione -40 ... +70oC
Resistenza agli urti secondo IEC 60068-2-27:
25g / 2 colpi / 13 ms
Resistenza alle vibrazioni secondo IEC 60068-2-6:
5g, 20 cicli a 5 ... 150 ... 5 Hz con 0,8 in carica
Condizioni ambientali:
28 cicli

55oC / 90-96%

e 25oC / 95-100%
Stato Rohs:
A seguito della direttiva UE 2011/65/UE

Ul tecnico/CSA

Tensione operativa massima UL/CSA:
480 Y/277 V CA

96 V CC
Funzionalità di connessione UL/CSA:
Barra bus 18-8 AWG

Conduttore 18-4 GTE
Grado di interrupt secondo UL489:
(240 V CA) 10 kA

(480Y / 277 V AC) 10 kA

(96 V DC) 10 kA

dimensioni

Larghezza netta del prodotto:
35 millimetri
Profondità prodotto/Lunghezza rete:
69 mm
Altezza netta del prodotto:
111 mm
Peso netto del prodotto:
0,25 kg

Informazioni sul contenitore

Unità di livello pacchetto 1:
cartone 1 pezzo
Larghezza livello pacchetto 1:
40 mm
Profondità/lunghezza livello pacchetto 1:
120 mm
Altezza livello pacchetto 1:
83 millimetri
Livello di peso lordo 1 della confezione:
0,27 kg
Pacchetto EAN di livello 1:
4016779931106
Unità di livello pacchetto 2:
36 pezzi
Larghezza livello pacchetto 2:
275 mm
Profondità/lunghezza livello pacchetto 2:
395 mm
Altezza livello pacchetto 2:
210 mm
Peso lordo del livello del pacchetto 2:
16 kg
Pacchetto EAN di livello 2:
4016779938648

ordinando

Quantità minima dell'ordine:
1 pezzo
Numero della tariffa doganale:
85362010
Numero elettronico (Finlandia):
3211267

Certificati e dichiarazioni (numero di documento)

Dichiarazione di conformità - CE:
2CDK400595D2705
Informazioni ambientali:
9AKK107680A9140
Istruzioni e manuali:
2CDC002177D0202
Informazioni RoHS:
2CDK400595D2705

Download più popolari

Scheda tecnica, Informazioni tecniche:
2CDC002177D0202
Istruzioni e manuali:
2CDC002177D0202

Classificazioni

ETIM 6:
EC000042 - Interruttore a circuito in miniatura (MCB)
ETIM 7:
EC000042 - Interruttore a circuito in miniatura (MCB)
ETIM 8:
EC000042 - Interruttore a circuito in miniatura (MCB)
Classe elettronica:
V7.0 : 27141901
UNSPSC:
39121614
'

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
