ABBIndustriale2CDL240213R1012 ABB Blocco barra PS4/12NA

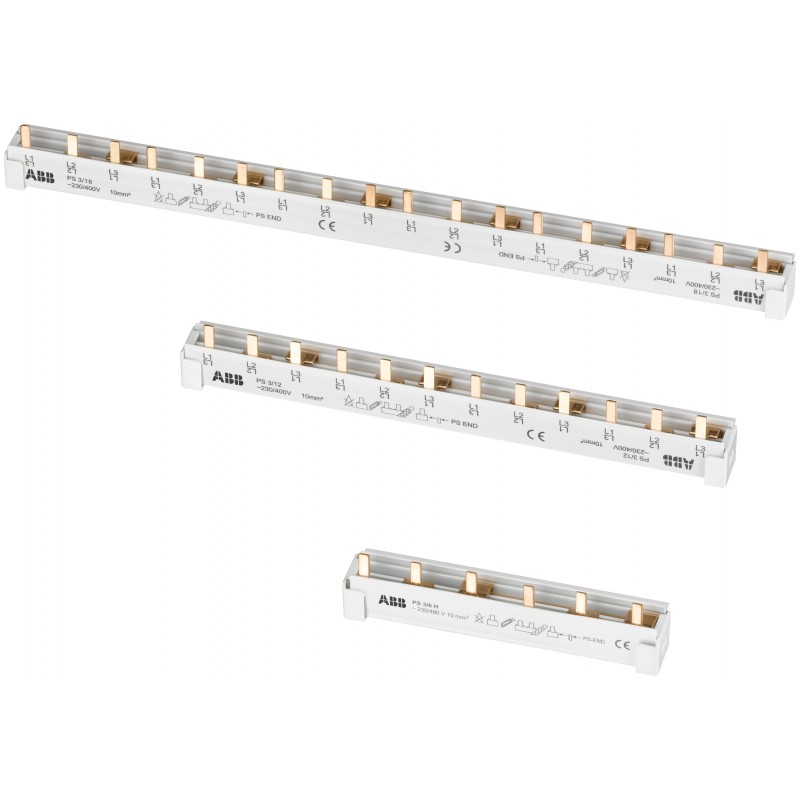

ABB 2CDL240213R1012 2CDL240213R1012 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

2CDL240213R1012 ABB Blocco barra PS4/12NA

Riferimento: 2CDL240213R1012

Produttore: ABB

Descrizione:

Blocco barra PS4/12NA
PS 4/12N A Busbar

Categorie:

  • Apparecchi elettrici a bassa tensione > barra di fase
  • ABB > Industriale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 28,86 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati tecnici
Sottofunzionecross wiring for neutral conductor
Idoneo perS200
F200
DDA200
Idoneo per classe di prodottoPS4/32-DDA204
Pitch17.5
Numero di poli12P
Numero di fasi4-phase
Number of Mountable Devices3
Number of Terminals (Nterm)12
Tipo accessorioBusbar
Tipo di connessionePin
Opzioni forniteNA
Sezione nominale10 mm²
Electrical
Tensione nominale di funzionamento230 / 400 V AC
Maximum 690 V
Corrente nominale ammissibile di breve durata (Icw)25 kA
Corrente nominale ininterrotta (Iu)63 A
Frequenza nominale (f)50 / 60 Hz
DC
Categoria di sovratensioneIII
Design
RAL NumberRAL 7035 - Grigio luce
Coloregrey
Material Compliance
Informazioni RoHS9AKK108468A1264
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20230517
REACH Declaration9AKK107492A1906
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20251028
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
SCIPaf3c6049-b65e-44ae-90c0-ab4281e14730 Germania (DE)
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8Business to Business
Dati ambientali
Grado di inquinamento2
Informazioni ambientaliDIN EN 60068
Dimensioni
Larghezza in numero di intervalli modulari12.0
Larghezza prodotto19.3 mm
Altezza prodotto30.5 mm
Profondità prodotto212 mm
Peso netto prodotto0.105 kg
Ordinazione
Unità imballo livello 1carton 30 pezzo (i)
Peso lordo imballo livello 13.31 kg
E-Number (Finland)3210196
E-Number (Norway)1665945
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE9AKK108469A0841
Declaration of Conformity - UKCA9AKK108469A0914
Installation
Istruzioni e manuali2CSC400002D0208
Posizione di montaggioany
Download Piu' Usati
Scheda tecnica9AKK106930A8017
Classificazioni e standard esterni
ETIM 9EC000215 - Phase busbar
ETIM 10EC000215 - Phase busbar
UNSPSC39121117
eClassV11.0 : 27371306
Codice categoria granulare IDEA (IGCC)4378 >> Phase busbar
Codice classificazione oggettoW
Norme di riferimentoIEC/EN 60947-1

ETIM for 2CDL240213R1012 Apparecchi elettrici a bassa tensione (EC000215)

Nome caratteristicanumero di fasi (EF000351)
Valore caratteristica4
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica12
Nome caratteristicaadatto per numero di apparecchi (EF007241)
Valore caratteristica3
Nome caratteristicamisura di divisione (EF007504)
Valore caratteristica17.5 mm
Nome caratteristicasezione trasversale (EF000649)
Valore caratteristica10 mm²
Nome caratteristicalunghezza (EF001438)
Valore caratteristica212 mm
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica12.0
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica63 A
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaperno
Nome caratteristicaisolato (EF000019)
Valore caratteristicaSì
Nome caratteristicamax. tensione d'esercizio nominale Ue (EF007357)
Valore caratteristica690 V
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica25 kA
Nome caratteristicaadatto per apparecchi con conduttore N (EF007218)
Valore caratteristicaSì
Nome caratteristicaadatto per apparecchi con interruttore ausiliario (EF007217)
Valore caratteristicaNo
Nome caratteristicacolore (EF000007)
Valore caratteristicagrigio
