ABBIndustriale2CDL230508R5718 ABB Blocchetto PS 3/57/18 CB

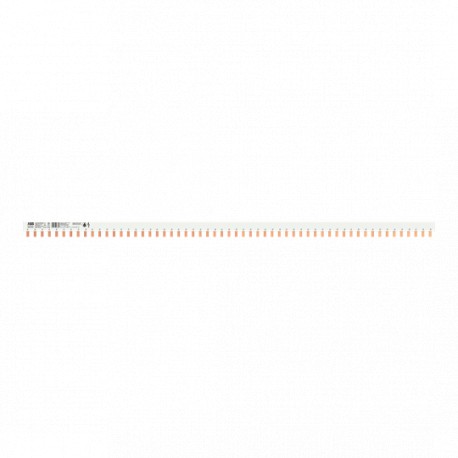

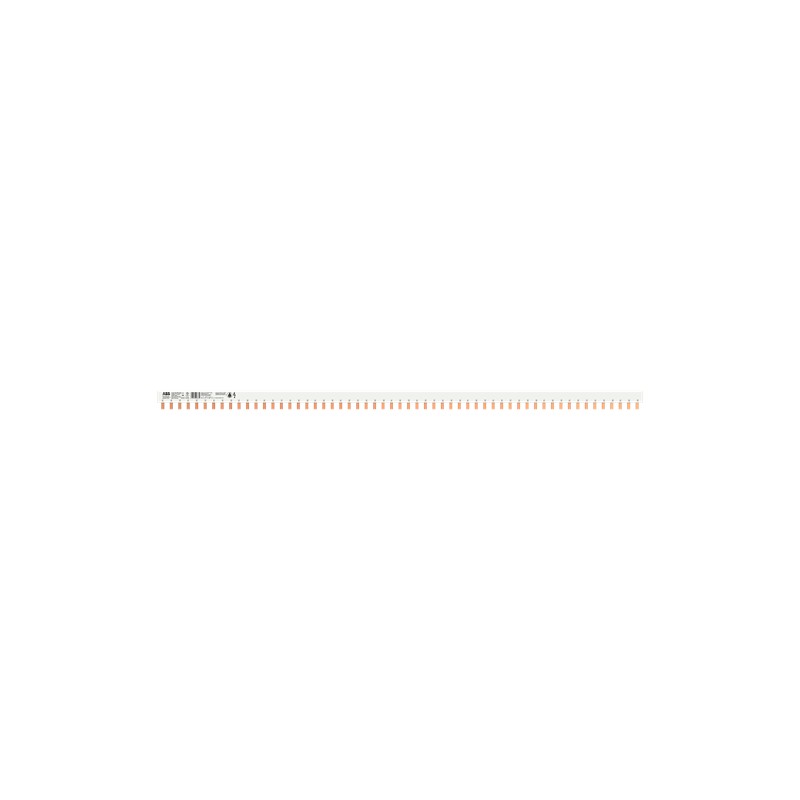

ABB 2CDL230508R5718 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

2CDL230508R5718 ABB Blocchetto PS 3/57/18 CB

Codice: 2CDL230508R5718

Produttore: ABB

Descrizione:

Blocchetto PS 3/57/18 CB
PS 3/57/18 CB Busbar 3Ph., 57Pins, 18qmm

Categorie:

  • Apparecchi elettrici a bassa tensione > barra di fase
  • ABB > Industriale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 73,92 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati tecnici
SottofunzionecULus
Idoneo per classe di prodottoMCBs (UL 1077)
fuse disconnector E90
Numero di poli57P
Numero di fasi3-phase
Number of Mountable Devices19
Number of Terminals (Nterm)57
Tipo accessorioBusbar
Tipo di connessionePin
Opzioni forniteCB
Sezione nominale18 mm²
Electrical
Tensione nominale di funzionamento690 V AC/DC
Maximum 600 V
Corrente nominale ammissibile di breve durata (Icw)10 kA
Corrente nominale ininterrotta (Iu)80 A
Frequenza nominale (f)50 / 60 Hz
DC
Categoria di sovratensioneIII
Design
RAL NumberRAL 7035 - Grigio luce
Coloregrey
Reparto tecnico UL/CSA
Maximum Continuous Operating Voltage UL/CSA (MCOV)600 volt AC / DC
Material Compliance
Informazioni RoHS9AKK108468A1264
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20230517
REACH Declaration9AKK107492A1906
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20240821
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria RAEE4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)
CN8Business to Business
Dati ambientali
Grado di inquinamento2
Informazioni ambientaliDIN EN 60068
Dimensioni
Larghezza in numero di intervalli modulari57.0
Larghezza prodotto21 mm
Altezza prodotto37 mm
Profondità prodotto1005 mm
Peso netto prodotto0.835 kg
Ordinazione
Unità imballo livello 1carton 10 pezzo (i)
Peso lordo imballo livello 18.62 kg
E-Number (Finland)3212125
ID prodotto sostituito (VECCHIO)2CDL230111R1660
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE9AKK108469A0843
Declaration of Conformity - UKCA9AKK108469A0846
Installation
Posizione di montaggioany
Download Piu' Usati
Classificazioni e standard esterni
ETIM 9EC000215 - Phase busbar
ETIM 10EC000215 - Phase busbar
UNSPSC39121117
eClassV11.0 : 27371306
Codice categoria granulare IDEA (IGCC)4378 >> Phase busbar
Codice classificazione oggettoW
Norme di riferimentoUL 508
UL 1077
IEC/EN 60947-1

ETIM for 2CDL230508R5718 Apparecchi elettrici a bassa tensione (EC000215)

Nome caratteristicanumero di fasi (EF000351)
Valore caratteristica3
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica57
Nome caratteristicaadatto per numero di apparecchi (EF007241)
Valore caratteristica19
Nome caratteristicasezione trasversale (EF000649)
Valore caratteristica18 mm²
Nome caratteristicalunghezza (EF001438)
Valore caratteristica1005 mm
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica57.0
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica80 A
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaperno
Nome caratteristicaisolato (EF000019)
Valore caratteristicaSì
Nome caratteristicamax. tensione d'esercizio nominale Ue (EF007357)
Valore caratteristica600 V
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica10 kA
Nome caratteristicaadatto per apparecchi con conduttore N (EF007218)
Valore caratteristicaNo
Nome caratteristicaadatto per apparecchi con interruttore ausiliario (EF007217)
Valore caratteristicaNo
Nome caratteristicacolore (EF000007)
Valore caratteristicagrigio
