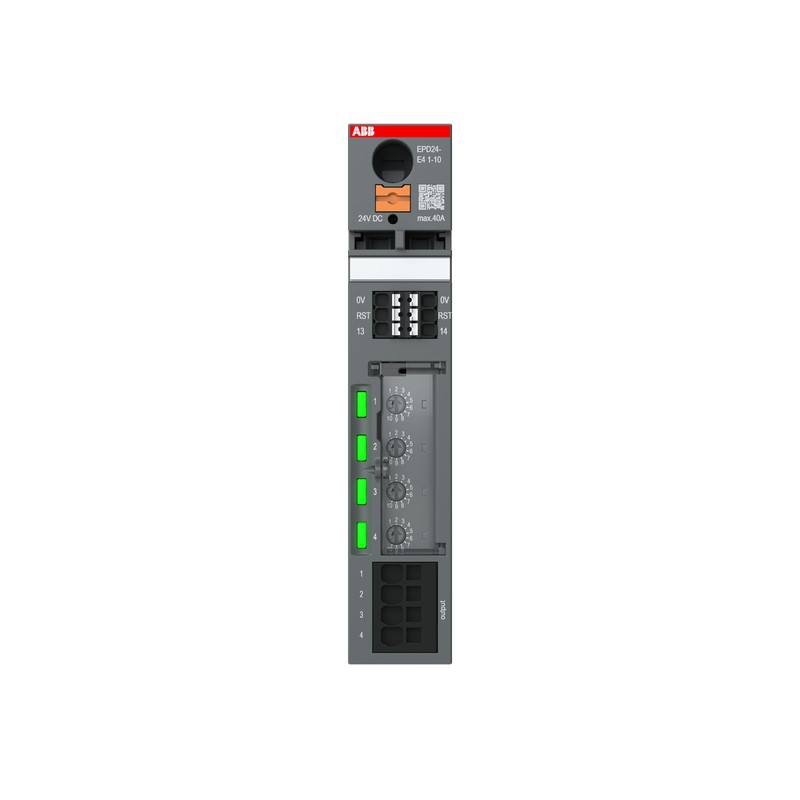

2CDE601102R0110 ABB Prot. EPD24-E4 1-10 Elettronica
2CDE601102R0110
ABB
Prot. EPD24-E4 1-10 Elettronica
Disp. Protezione. Elettronico. EPD24-E4 1-10
EPD 24VDC Entry 4 Channel 1A-10A Electronic protection device 24VDC
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Braker per circuito
Altri dispositivi modulari
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Segnale uscita | Group signal output 13-14; Operating condition: 13; Potential-free normally open contact max. 30 V DC/200 mA, min. 10 V DC/1 mA. |
| Numero di contatti ausiliari NA | 1 |
| Numero di canali | 4 |
| Segnale indicazione guasto F1 (LED) | Red |
| Ripristino guasto | Manuale |
| Remote | |
| Indicatore di stato | Sì |
| Informazioni addizionali | Backup fuse for EPD24 not required |
| Cacciavite raccomandato | Screw Slot |
| Accessories Available | Sì |
| Uscita | Power MOSFET Switching Output (Positive Switching) without Galvanic Isolation |
| Note | Parallel connection of outputs not permissible |
| Compatibilità elettromagnetica (EMC) | Emission - Class B |
| Immunity - Class A | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 8 mm |
| For N Terminals 8 mm | |
| Circuito di Ingresso 18 mm | |
| Circuito di Uscita 10 mm | |
| Delay Time for Switching On | Cascaded After Power on with 24 VDC Channel 1 100 ms |
| Cascaded After Power on with 24 VDC Channel 2 200 ms | |
| Cascaded After Power on with 24 VDC Channel 3 300 ms | |
| Cascaded After Power on with 24 VDC Channel 4 400 ms | |
| Operating Humidity (RHamb) | 96 hrs/95% RH/40 °C |
| Operational Derating | Derating 60 °C ... 70 °C: 2 %/K per channel output |
| Rated Current According to Temperature | 9AKK108468A1268 |
| Undervoltage Trip Device | Hysteresis typ. 2 V |
| OFF at typ. Uin < 16 V DC | |
| ON at typ. Uin > 19 V DC | |
| Signal Indication Load Circuit > 80 % | Green / Orange |
| Electrical | |
| Caratteristica di intervento | Electronic Time Controlled |
| Tensione nominale (Ur) | 24 V DC |
| Tensione nominale di isolamento (Ui) | Output Circuit 30 V DC |
| Tensione uscita (Uout) | typ. per 1 A: 0.012 V |
| Range di corrente | 1 A |
| 2 A | |
| 3 A | |
| 4 A | |
| 5 A | |
| 6 A | |
| 8 A | |
| 10 A | |
| 7 A | |
| 9 A | |
| Perdita di potenza | at Rated Load 5.6 W |
| Design | |
| Materiale involucro | Moulded |
| RAL Number | RAL 7012 - Grigio basalto |
| Colore | dark grey |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi circuito ausiliario UL/CSA | Flessibile 24-16 AWG |
| Rigid 24-16 AWG | |
| Material Compliance | |
| Informazioni RoHS | 9AKK107492A1906 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20230404 |
| REACH Declaration | 9AKK107492A1906 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20251028 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +70 °C |
| In magazzino -40 ... +70 °C | |
| Grado di protezione | IP20 |
| Classe di protezione | Grounded or Insulated (Class III) |
| Grado di inquinamento | 2 |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 20 Cycles with Load 0.8 In: 2g 10 ... 500 ... 10 Hz |
| Dimensioni | |
| Larghezza prodotto | 25 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 108 mm |
| Peso netto prodotto | 0.175 kg |
| Diagramma dimensionale | 9AKK108467A0009 |
| Engineering | |
| EPLAN Data | 9AAC171943_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 0.303 kg |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CSA | 9AKK108468A2242 |
| Certificato cULus | 9AKK108468A2242 |
| Certificato cUR | 9AKK108467A1167 |
| Dichiarazione di conformità - CE | 9AKK108467A7547 |
| Declaration of Conformity - UKCA | 9AKK108468A0011 |
| Installation | |
| Istruzioni e manuali | 9AKK108467A7088 |
| Montaggio su barra DIN | TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 |
| Posizione di montaggio | vertical |
| Download Piu' Usati | |
| Scheda tecnica | 9AKK108467A7088 |
| Time-Current Characteristic Curve | 9AKK108467A8028 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC003538 - Device circuit breaker |
| ETIM 10 | EC003538 - Device circuit breaker |
| UNSPSC | 39121601 |
| eClass | V11.0 : 27141901 |
| Codice categoria granulare IDEA (IGCC) | 4813 >> Circuit breakers |
| Codice classificazione oggetto | F |
| Norme di riferimento | CSA 22.2 |
| UL 2367 recognized | |
| UL 508 listed | |
| Ente di certificazione | CSA |
| UL | |
| Standardization Body | UL |
| CSA | |
| Caratteristica | Valore |
|---|---|
| larghezza (EF000008) | 25 mm |
| altezza (EF000040) | 130 mm |
| profondità (EF000049) | 108 mm |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
