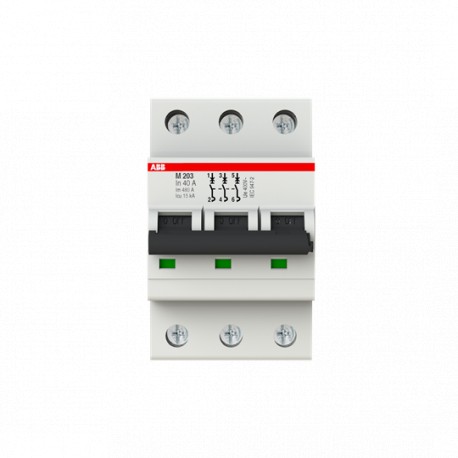

2CDA283799R0401 ABB Interruttore automatico M203-40 3p 40A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

2CDA283799R0401 ABB Interruttore automatico M203-40 3p 40A

2CDA283799R0401

ABB

Interruttore automatico M203-40 3p 40A

M203-40A interruttore automatico - 3P - 40 A

Maggiori dettagli


Industriale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


  • Tipo di prodotto esteso:
    M203-40A
  • ID prodotto:
    2CDA283799R0401
  • Ean:
    4016779615099
  • Descrizione catalogo:
    M203-40A interruttore automatico - 3P - 40 A
  • Descrizione lunga:
    M203- 40A interruttore automatico OM 40A, 3P

tecnico

  • standard:
    IEC/IT 60947-2
  • Tensione operativa nominale:
    Acc. a IEC 60947-2 400 V AC
  • Tensione di isolamento nominale (Uio):
    secondo IEC/EN 60664-1 440 V
  • Tensione nominale di supporto agli impulsi (Ugoblin):
    4 kV
    a 2000 m 5 kV
    a livello del mare 6,2 kV
  • Tipo di tensione di ingresso:
    corrente alternata
  • Corrente nominale (IN):
    40 A
  • Capacità nominale di cortocircuito:
    (230 V CA) 12,5 kA
  • Capacità definitiva di rottura del cortocircuito nominale (ICu):
    (400 V CA) 15 kA
  • Corrente nominale di cortocircuito condizionale (INc):
    (230 V) 25 kA
  • Capacità nominale di interruzione del cortocircuito del servizio (ICs):
    (230 V CA) 12,5 kA
    (400 V AC) 7,5 kA
  • Frequenza nominale (f):
    50 / 60 Hz
  • Perdita di potenza:
    12,6 W
    in condizioni operative ai poli nominali 4,2 W
  • Connessione alimentatore:
    arbitrario
  • Indicazione della posizione di contatto:
    Rosso ON / Verde SPENTO
  • Classe di limitazione energetica:
    3
  • Resistenza meccanica:
    Ciclo 20000
  • Numero di poli:
    3
  • Numero di pali protetti:
    3
  • Categoria overvoltage:
    Iii
  • stringere:
    2.8 Nom
  • Tipo di terminale a vite:
    Terminale di sollevamento cilindri a due strade a sicurezza
  • Marcatura attuatore:
    I/O
  • Materiale attuatore:
    Gruppo di isolamento II, Nero, Vendibile
  • Materiale abitativo:
    Gruppo di isolamento I, RAL 7035
  • Opzioni fornite:
    Protezione solo magnetica
  • Montaggio della rotaia DIN:
    TH35-15 (35 x 15 mm Binario di montaggio) secondo IEC 60715
    TH35-7.5 (35 x 7,5 mm Binario di montaggio) secondo IEC 60715
  • Posizione di montaggio:
    qualunque
  • Controller a vite consigliato:
    Pozidriv 2
  • Accessori disponibili:
    sì
  • Capacità di connessione:
    Barra dell'autobus 10 / 10 mm2
    Flessibile con Ferrule 0.75 ... 16 mm2
    Flessibile 0,75 ... 16 mm2
    Rigido 0,75 ... 25 mm2
    Spiaggiato 0,75 ... 25 mm2
  • Dimensioni installazione:
    Merceria. a DIN 43880 1
  • Tipo terminale:
    Terminali a vite

ambientale

  • Temperatura dell'aria ambiente:
    Operazione -25 ... +55oC
    Archiviazione -40 ... +70oC
  • Grado di protezione:
    IP20
    Custodia con coperchio IP40
  • Grado di contaminazione:
    3
  • Condizioni ambientali:
    28 cicli
    55oC / 90-96%
    e 25oC / 95-100%
  • Resistenza alle vibrazioni secondo IEC 60068-2-6:
    5g, 20 cicli a 5 ... 150 ... 5 Hz con 0,8 in carica
  • Resistenza agli urti secondo IEC 60068-2-27:
    30g 2 ammortizzatori 13 ms
  • Stato Rohs:
    A seguito della direttiva UE 2011/65/UE e dell'emendamento n. 2015/863 del 22 luglio 2019
  • Informazioni RoHS:
    2CDK403009D2704
  • Dichiarazione REACH:
    9AKK107492A1906
  • Informazioni ambientali:
    9AKK107680A6947
  • SCIP:
    77ed95b2-329d-4f84-b101-3ecf65d77754 Germania (DE)
  • Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT):
    9AKK108468A3363

dimensioni

  • Larghezza in numero di spaziatura modulare:
    3
  • Larghezza netta del prodotto:
    52.5millimetro
  • Altezza netta del prodotto:
    88millimetro
  • Profondità prodotto/Lunghezza rete:
    69millimetro
  • Peso netto del prodotto:
    0.42Kg
  • Peso netto del palo:
    0,14 kg
  • Profondità integrata (T2):
    69 mm

ordinando

  • Quantità minima dell'ordine:
    1 pezzo
  • Unità di livello pacchetto 1:
    cartone 1 pezzo
  • Livello di peso lordo 1 della confezione:
    0,45 kg

Certificati e dichiarazioni

  • Agenzia di certificazione:
    IN
    Iec
  • Dichiarazione di conformità - CE:
    2CDK403009D2704

Installazione

Download più popolari

Classificazioni

  • ETIM 8:
    EC000042 - Interruttore a circuito in miniatura (MCB)
  • ETIM 9:
    EC000042 - Interruttore a circuito in miniatura (MCB)
  • Categoria WEEE:
    5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
  • WEEE B2C / B2B:
    Di azienda in azienda
  • CN8:
    8536 20 10
  • UNSPSC:
    39121603
  • Classe elettronica:
    V11.0: 27141901
  • Codice categoria granulare IDEA (IGCC):
    4897 >> Interruttori automatici miniaturizzati
  • Codice di classificazione degli oggetti:
    F

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
