> ABB>Industriale>2CCL563330E0204 2ccl563330e0204 ABB SMISSLINE-I. Com FS403MK-C20/0.3
Prodotto precedente Prodotto successivo

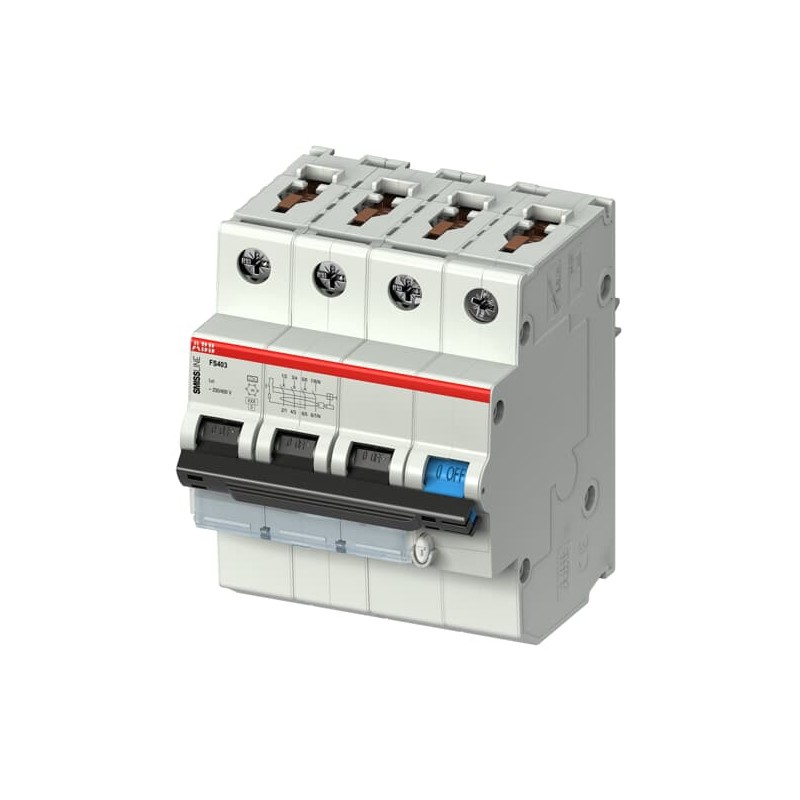

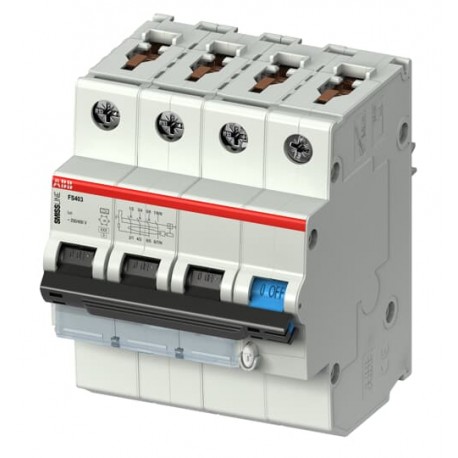

2CCL563330E0204 2ccl563330e0204 ABB SMISSLINE-I. Com FS403MK-C20/0.3 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

2CCL563330E0204 2ccl563330e0204 ABB SMISSLINE-I. Com FS403MK-C20/0.3

2CCL563330E0204

ABB

SMISSLINE-I. Com FS403MK-C20/0.3

Interruttore a corrente residua collegabile con protezione contro la sovracorrente per il sistema SMISSLINE TP conformemente alla capacità di rottura nominale IEC/EN/DIN EN 61009-1, EN/DIN EN 61009-2-1 Capacità di rottura nominale Icn 10kATipo F; AP-R (alta immunità) Inciampo caratteristica C Corrente nominale a 20A Sensibilità nominale I'n 0,3A Tensione nominale Ue 240/415VAC

Maggiori dettagli


Industriale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


b'

Panoramica

Tipo di prodotto esteso:
FS403MK-C20/0.3
ID prodotto:
2CCL563330E0204
Ean:
7612271470876
Descrizione catalogo:
FS403MK-C20/0.3
Descrizione lunga:
Interruttore a corrente residua collegabile con protezione contro la sovracorrente per il sistema SMISSLINE TP conformemente alla capacità di rottura nominale IEC/EN/DIN EN 61009-1, EN/DIN EN 61009-2-1 Capacità di rottura nominale Icn 10kATipo F; AP-R (alta immunità) Inciampo caratteristica C Corrente nominale a 20A Sensibilità nominale I'n 0,3A Tensione nominale Ue 240/415VAC
N

Ordine

Numero elettronico (Svizzera):
809180792
Ean:
7612271470876
Quantità minima dell'ordine:
1 pezzo
Numero della tariffa doganale:
85362020

Dimensioni

Larghezza netta del prodotto:
72 mm
Altezza netta del prodotto:
91 mm
Lunghezza netta del prodotto:
97 mm
Profondità prodotto/Lunghezza rete:
97 mm
Peso netto del prodotto:
545g

Informazioni sul contenitore

Unità di livello pacchetto 1:
Cartone da 1 pezzo
Larghezza livello pacchetto 1:
100 mm
Altezza livello pacchetto 1:
90 mm
Livello 1 del pacchetto Profondità/Lunghezza:
75 mm
Livello di peso lordo 1 della confezione:
583g
Pacchetto EAN di livello 1:
7612271470876

Ambientale

Temperatura dell'aria ambiente:
Operazione -25...40oC
Stato Rohs:
A seguito della direttiva UE 2002/95/CE, il 18 agosto 2005 e della modifica

Ul tecnico/CSA

Classificazione della corrente di cortocircuito (SCCR):
0,3 A

Ulteriori informazioni

Temperatura:
-25...40oC
Grado di protezione:
IP20
Classe di limitazione energetica:
3
Numero di poli:
4
Numero di polacchi protetti:
3
Funzione operativa:
Instant (APR Alta Immunità)
Categoria overvoltage:
Iii..
Grado di contaminazione:
2
Posizione dei terminali neutri:
A destra
Tipo principale di prodotto:
Fs400
Nome prodotto:
Interruttore a corrente residua con protezione da sovracorrente
Capacità nominale di interruzione del cortocircuito del servizio, in % di icu (ICs):
50 %
Sezione nominale:
1 - Nucleo solido 0...35 mm2

4 - Multi-cablaggio 0...35 mm2
Corrente nominale (IN):
20 A
Corrente residua nominale:
300 mA
Tensione nominale (UR):
240 / 415 V
Tensione nominale di supporto agli impulsi (UImp):
4 kV
Tensione di isolamento nominale (UHo):
500 V
Tensione operativa nominale:
240 ... 415 V AC
Capacità nominale di interruzione del cortocircuito del servizio (ICs):
(415 V CA) 7,5 kA
Capacità nominale di cortocircuito (ICn):
(240 / 415 V AC) 10 kA
Capacità definitiva di rottura del cortocircuito nominale (ICu):
10 kA
Tipo di versione:
C
Data Rohs:
20170426
Standard:
IEC 61009-1

IN 61009-1

DIN EN 61009-1

EN 61009-2-1

DIN EN 61009-2-1
Caratteristica di taglio:
C
Tipo di corrente residua:
Un tipo K

Certificati e dichiarazioni (numero di documento)

Scheda tecnica, Informazioni tecniche:N9AKK107492A6192
Dichiarazione di conformità - CE:N2CCC005001D0201
Istruzioni e manuali:N9AKK107680A1664
Informazioni RoHS:N2CCC413008D0206_RoHS
Diagramma delle dimensioni:N9AKK107492A6192

Classificazioni

ETIM 4:
EC000003 - Interruttore a corrente residua (RCCB)
ETIM 5:
EC000003 - Interruttore a corrente residua (RCCB)
ETIM 6:
EC000905 - Interruttore a perdita di terra
ETIM 7:
EC000905 - Interruttore a perdita di terra
Codice di classificazione degli oggetti:
Fb
Categoria WEEE:
5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
N
'

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
