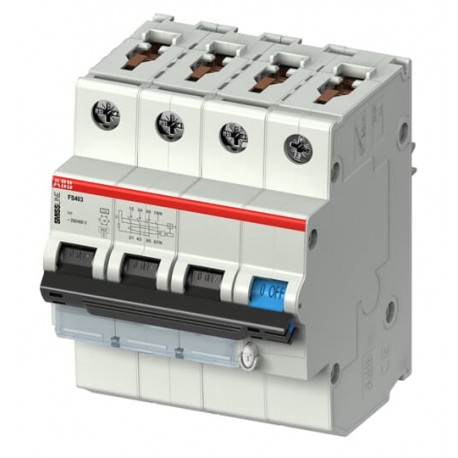

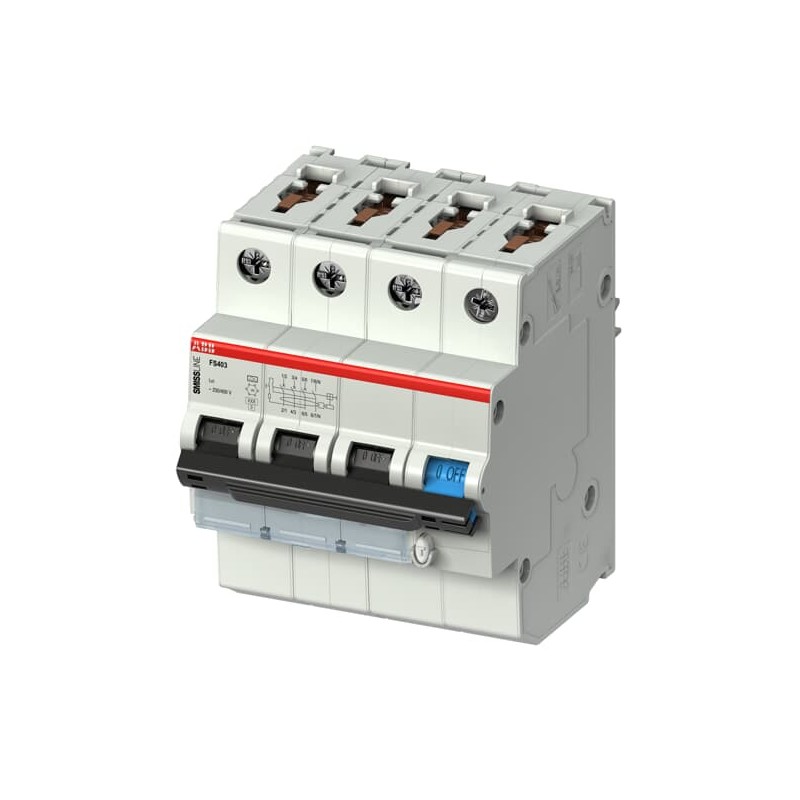

2CCL563310E0324 ABB SMISSLINE-I.Com FS403MK-C32/0,03 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

2CCL563310E0324 ABB SMISSLINE-I.Com FS403MK-C32/0,03

2CCL563310E0324

ABB

SMISSLINE-I.Com FS403MK-C32/0,03

Interruttore differenziale collegabile con protezione da sovracorrente per il sistema SMISSLINE TP secondo IEC/EN/DIN EN 61009-1, EN/DIN EN 61009-2-1 Capacità nominale di rottura Icn 10kAType F; AP-R (alta immunità) Caratteristica di trigger C Corrente nominale a 32A Sensibilità nominale I Δn 0.03 Tensione nominale Ue 240/415VAC

Maggiori dettagli


Industriale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


b'

panoramica

Tipo di prodotto esteso:\n\n
FS403MK-C32/0,03
ID prodotto:\n\n
2CCL563310E0324
Ean:\n\n
7612271470838
Descrizione catalogo:\n\n
FS403MK-C32/0.03 Interruttore differenziale con protezione da sovracorrente
Descrizione lunga:\n\n
Interruttore differenziale collegabile con protezione da sovracorrente per il sistema SMISSLINE TP secondo IEC/EN/DIN EN 61009-1, EN/DIN EN 61009-2-1 Capacità nominale di rottura Icn 10kAType F; AP-R (alta immunità) Caratteristica di trigger C Corrente nominale a 32A Sensibilità nominale I Δn 0.03 Tensione nominale Ue 240/415VAC
\n\n
\n \n
\n\n

tecnico

\n\n
standard:\n\n
Norma IEC 61009-1

IN 61009-1

DIN EN 61009-1

IN 61009-2-1

DIN EN 61009-2-1
Nome prodotto:\n\n
Interruttore differenziale con protezione da sovracorrente
Funzione di inciampo:\n\n
C
Tipo di corrente residua:\n\n
Tipo F
Tensione nominale (UR):\n\n
240 / 415 V
Tensione operativa nominale:\n\n
240 ... 415 V CA
Tensione di isolamento nominale (Uio):\n\n
500 V
Tensione nominale di supporto agli impulsi (Ugoblin):\n\n
4 kV
Tipo di tensione di ingresso:\n\n
corrente alternata
Corrente nominale (IN):\n\n
32 A
Corrente di esercizio residua nominale (IΔn):\n\n
0,03 A
Corrente residua nominale:\n\n
30 mA
Capacità nominale di cortocircuito (ICn):\n\n
(240 / 415 V CA) 10 kA
Capacità definitiva di rottura del cortocircuito nominale (ICu):\n\n
10 KA
Corrente nominale di cortocircuito condizionale (INc):\n\n
10 KA
Capacità nominale di interruzione del cortocircuito del servizio (ICs):\n\n
(415 V CA) 7,5 kA
Capacità nominale di rottura del cortocircuito di servizio, in % della terapia intensiva (ICs):\n\n
10 KA
Corrente massima di sovratensione:\n\n
3 kA
Tipo di corrente di dispersione:\n\n
Uno
Frequenza (F):\n\n
50/60 Hz
Frequenza nominale (f):\n\n
50 ... 60 Hz
Perdita di potenza:\n\n
12,6 W
Classe di limitazione energetica:\n\n
3
Numero di poli:\n\n
4
Numero di pali protetti:\n\n
3
Funzione operativa:\n\n
Istantanea (APR Alta immunità)
Categoria overvoltage:\n\n
Iii
Posizione dei terminali neutri:\n\n
corretto
Tipo di interruttore di messa a terra:\n\n
Breve ritardo
Tipo di versione:\n\n
C
Accessori disponibili:\n\n
sì
Sezione trasversale nominale:\n\n
1 - Anima solida 0...35 mm²

4 - Multi-Cablato 0...35 mm²
\n\n\n
\n\n

ambientale

\n\n
Temperatura:\n\n
-25...40 °C
Temperatura dell'aria ambiente:\n\n
Funzionamento -25...40 °C
Grado di protezione:\n\n
IP20
Grado di contaminazione:\n\n
2
Stato Rohs:\n\n
A seguito della direttiva UE 2002/95/CE, il 18 agosto 2005 e della modifica
\n\n\n
\n\n

Ul tecnico/CSA

\n\n
Classificazione della corrente di cortocircuito (SCCR):\n\n
0,03 A
\n\n\n
\n\n

dimensioni

\n\n
Larghezza in numero di spaziatura modulare:\n\n
4
Larghezza netta del prodotto:\n\n
72 mm
Altezza netta del prodotto:\n\n
91 millimetri
Profondità prodotto/Lunghezza rete:\n\n
97 millimetri
Peso netto del prodotto:\n\n
545 gr
Lunghezza netta del prodotto:\n\n
97 millimetri
Profondità integrata (T2):\n\n
91 millimetri
\n\n\n
\n\n

Informazioni sul contenitore

\n\n
Unità di livello pacchetto 1:\n\n
cartone 1 pezzo
Larghezza livello pacchetto 1:\n\n
100 mm
Altezza livello pacchetto 1:\n\n
90 mm
Profondità/lunghezza livello pacchetto 1:\n\n
75 mm
Livello di peso lordo 1 della confezione:\n\n
466 gr
Pacchetto EAN di livello 1:\n\n
7612271470838
\n\n\n
\n\n

ordinando

\n\n
Quantità minima dell'ordine:\n\n
1 pezzo
Numero della tariffa doganale:\n\n
85362020
Numero E (Svizzera):\n\n
809182772
Paese d'origine:\n\n
Svizzera (CH)
Unità di misura di vendita:\n\n
pezzo
\n\n\n
\n\n

Certificati e dichiarazioni (numero di documento)

\n\n
Dichiarazione di conformità - CE:\n\n2CCC005001D0201
Istruzioni e manuali:\n\n9AKK107680A1664
Informazioni RoHS:\n\n2CCC413008D0206_RoHS
\n\n\n
\n\n

Download più popolari

\n\n
Scheda tecnica, Informazioni tecniche:\n\n9AKK107492A6192
Istruzioni e manuali:\n\n9AKK107680A1664
Diagramma delle dimensioni:\n\n9AKK107492A6192
\n\n\n
\n\n

Classificazioni

\n\n
ETIM 6:\n\n
EC000905 - Interruttore automatico a perdita di terra
ETIM 7:\n\n
EC000905 - Interruttore automatico a perdita di terra
ETIM 8:\n\n
EC000905 - Interruttore automatico a perdita di terra
Albero del catalogo EPLAN:\n\n
Ingegneria elettrica / Dispositivi di protezione / Generale
Categoria WEEE:\n\n
5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
WEEE B2C / B2B:\n\n
Di azienda in azienda
CN8:\n\n
85362020
Codice di classificazione degli oggetti:\n\n
FB
\n\n\n
\n\n \n \n \n
\n \n
'

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
