Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

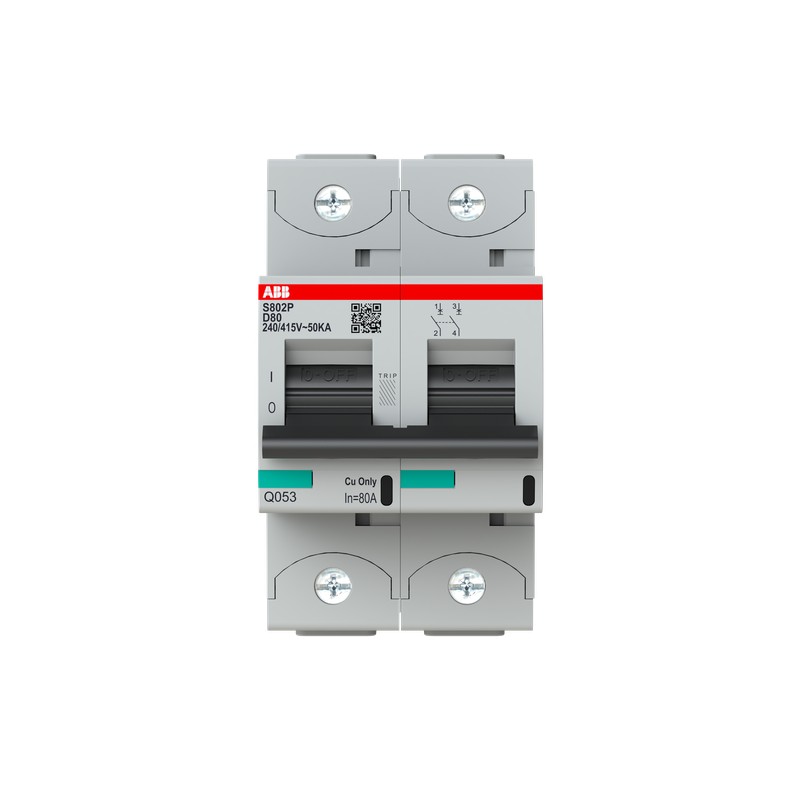

2CCG001241R0001 ABB Int. aut. S802P-D80 2p 80A D 50kA

Codice: 2CCG001241R0001

Produttore: ABB

Descrizione:

Int. aut. S802P-D80 2p 80A D 50kA

S802P-D80 MCB ad alte prestazioni

Categorie:

disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
ABB > Industriale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
ETIM
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 220,15 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 10 giorni.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

VISTI DI RECENTE

DETTAGLI

Tipo di prodotto esteso:
S802P-D80
ID prodotto:
2CCG001241R0001
Ean:
7612271517106
Descrizione catalogo:
S802P-D80 MCB ad alte prestazioni
Descrizione lunga:
S802P-D80 interruttore automatico ad alte prestazioni. D Caratteristica. 50kA, 80A, 2P

–

accessoristica

Identificatore	descrizione	tizio	Qty	Unità di misura
2CCS800900R0011	Contatto ausiliario S800-AUX	S800-AUX	1	pezzo
2CCS800900R0021	S800-AUX / ALT ausiliario / contatto di segnale	S800-AUX/ALT	1	pezzo
2CCS800900R0201	Avvio dell'operazione di bypass S800-SOR12	S800-SOR12	1	pezzo
2CCS800900R0191	Lancio dell'operazione di bypass S800-SOR24	S800-SOR24	1	pezzo
2CCS800900R0221	Lancio dell'operazione di bypass S800-SOR130	S800-SOR130	1	pezzo
2CCS800900R0211	Lancio dell'operazione di bypass S800-SOR250	S800-SOR250	1	pezzo
2CCS800900R0231	Lancio dell'operazione di bypass S800-SOR400	S800-SOR400	1	pezzo
2CCS800900R0241	Sgancio sottotensione S800-UVR36	S800-UVR36	1	pezzo
2CCS800900R0251	Sgancio sottotensione S800-UVR60	S800-UVR60	1	pezzo
2CCS800900R0261	Sgancio sottotensione S800-UVR130	S800-UVR130	1	pezzo
2CCS800900R0271	Sgancio sottotensione S800-UVR250	S800-UVR250	1	pezzo
2CCS800900R0181	Terminale a gabbia S800-CT2125	S800-CT2125	1	branco
2CCS800900R0151	Terminale a gabbia S800-CT4125	S800-CT4125	1	branco
2CCS800900R0161	Collegamento del cavo terminale ad anello S800-RT2125	S800-RT2125	1	branco
2CCS800900R0131	Collegamento del cavo terminale ad anello S800-RT4125	S800-RT4125	1	branco
2CCS800900R0051	Dispositivo di bloccaggio IEC S800-PLL	S800-PLL	1	branco
2CCS800017R0001	Dispositivo di blocco UL S800U-PLL	S800U-PLL	1	pezzo
2CCS800900R0031	Parte intermedia S800-IP9	S800-IP9	1	pezzo
2CCS800900R0501	Unità di commutazione remota S800-RSU-H	S800-MSW-H	1	pezzo
2CCS800900R0041	Azionamento rotativo S800-RD	S800-RD	1	pezzo
1SDA060150R0001	S800-RHE-H Maniglia girevole antracite	S800-RHE-H	1	pezzo
1SDA060151R0001	S800-RHE-EM Maniglia girevole rossa	S800-RHE-EM	1	pezzo
1SDA060179R0001	Prolunga assiale S800-RHE-S	S800-RHE-S	1	pezzo
1SDA060180R0001	S800-RHE-IP54 Kit IP54	S800-RHE-IP54	1	pezzo

tecnico

standard:
IEC/IT 60947-2
Funzione di inciampo:
D
Tensione nominale (U_R):
AccToIec609472 690 V AC
AccToIec609472 250V DC
Tensione operativa nominale:
secondo IEC 60947-2 690 V AC
secondo IEC 60947-2 250 V DC
Tensione di isolamento nominale (U_io):
690 V
Tensione nominale di supporto agli impulsi (U_goblin):
6 kHz
Corrente nominale (I_N):
80 A
Capacità nominale di cortocircuito:
(230 / 400 V AC) 25 kA
Capacità definitiva di rottura del cortocircuito nominale (I_Cu):
(240 / 415 V AC) 50 kA
(254 / 440 V AC) 30 kA
(289 / 500 V AC) 15 kA
(400 / 690 V AC) 6 kA
(250 V DC) 30 kA
Capacità nominale di interruzione del cortocircuito del servizio (I_Cs):
(240 / 415 V AC) 40 kA
Frequenza (F):
50/60 Hz
Frequenza nominale (f):
50... 60 Hz
Perdita di potenza:
in condizioni operative nominali per polo 6,4 W
Indicazione della posizione di contatto:
ON / OFF / VIAGGI
Numero di poli:
2
Categoria overvoltage:
Iii
stringere:
3.5 N·m
Tipo di versione:
D
Marcatura attuatore:
I/O
Montaggio della rotaia DIN:
TH35-15 (35 x 15 mm Binario di montaggio) secondo IEC 60715
TH35-7.5 (35 x 7,5 mm Binario di montaggio) secondo IEC 60715
Posizione di montaggio:
qualunque
Controller a vite consigliato:
Pozidriv 2
Accessori disponibili:
sì
Capacità di connessione:
Flessibile 0...50 mm²
Rigida 0...70 mm²

ambientale

Temperatura dell'aria ambiente:
Funzionamento -25 ... +60 °C
Archiviazione -40 ... +70oC
Temperatura dell'aria ambiente di riferimento:
30oC
Grado di protezione:
IP20
Grado di contaminazione:
3
Dichiarazione REACH:
9AKK108468A0699
Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT):
9AKK108468A3363

dimensioni

Larghezza in numero di spaziatura modulare:
3
Larghezza netta del prodotto:
54.0millimetro
Altezza netta del prodotto:
95.0millimetro
Profondità prodotto/Lunghezza rete:
82.5millimetro
Peso netto del prodotto:
0.490Kg

ordinando

Unità di livello pacchetto 1:
scatola 1 pezzo
Livello di peso lordo 1 della confezione:
0,51 kg
Numero della tariffa doganale:
85362090
Numero elettronico (Finlandia):
3217375
Paese d'origine:
Svizzera (CH)

Certificati e dichiarazioni

Certificato CB:
9AKK108468A1243
Certificato CEBEC:
9AKK108468A1244
Dichiarazione di conformità - CE:
9AKK108468A0836
Dichiarazione di conformità - UKCA:
9AKK108468A0837

Download più popolari

Istruzioni e manuali:
9AKK108467A9512

Classificazioni

ETIM 8:
EC000042 - Interruttore a circuito in miniatura (MCB)
ETIM 9:
EC000042 - Interruttore a circuito in miniatura (MCB)
Albero del catalogo EPLAN:
Ingegneria elettrica / Dispositivi di protezione / Generale
Definizione della funzione EPLAN:
501.2.1
Categoria WEEE:
5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
WEEE B2C / B2B:
Di azienda in azienda
Classe elettronica:
V11.0: 27141901
Codice di classificazione degli oggetti:
F

ETIM for 2CCG001241R0001 Disgiuntori, fusibili (EC000042)

Nome caratteristicaprofondità di montaggio (EF000218)

Valore caratteristica82.5 mm

Nome caratteristicacaratteristica di intervento (EF000889)

Valore caratteristicaD

Nome caratteristicanumero di poli (totale) (EF008618)

Valore caratteristica2

Nome caratteristicanumero di poli protetti (EF005548)

Valore caratteristica2

Nome caratteristicacorrente nominale (EF000227)

Valore caratteristica80 A

Nome caratteristicatensione nominale (EF000228)

Valore caratteristica400 V

Nome caratteristicatensione di isolamento nominale Ui (EF001366)

Valore caratteristica690 V

Nome caratteristicaresistenza nominale a tensione ad impulso (Uimp) (EF011980)

Valore caratteristica6 kV

Nome caratteristicatipo di tensione (EF000187)

Valore caratteristicaAC/DC

Nome caratteristicapotere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555)

Valore caratteristica25 kA

Nome caratteristicapotere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557)

Valore caratteristica30 kA

Nome caratteristicapotere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558)

Valore caratteristica50 kA

Nome caratteristicafrequenza (EF000416)

Valore caratteristica50 Hz

Nome caratteristicaclasse di limitazione energetica (EF002568)

Valore caratteristica3

Nome caratteristicamontaggio a incasso (EF007517)

Valore caratteristicaNo

Nome caratteristicaconduttore neutro a commutazione (EF005997)

Valore caratteristicaNo

Nome caratteristicacategoria di sovratensione (EF002569)

Valore caratteristica3

Nome caratteristicagrado di inquinamento (EF002570)

Valore caratteristica3

Nome caratteristicadispositivi supplementari possibili (EF008148)

Valore caratteristicaSì

Nome caratteristicanumero di unità modulari (EF002950)

Valore caratteristica3

Nome caratteristicagrado di protezione (IP) (EF005474)

Valore caratteristicaIP20

Nome caratteristicatemperatura ambiente durante il funzionamento (EF007515)

Valore caratteristica-25 °C

Nome caratteristicasezione conduttore collegabile multifilare (EF007343)

Valore caratteristica1 mm²

Nome caratteristicasezione conduttore collegabile unifilare (EF007337)

Valore caratteristica1 mm²

DATASHEET - PDF

Titolo

Dimensione

Tipo

PDF MINIATURE CIRCUIT BREAKERS EN

37 Mbytes
