ABBIndustriale2CCG001237R0001 ABB Int. aut. S804P-C125 4p 125A C 50kA

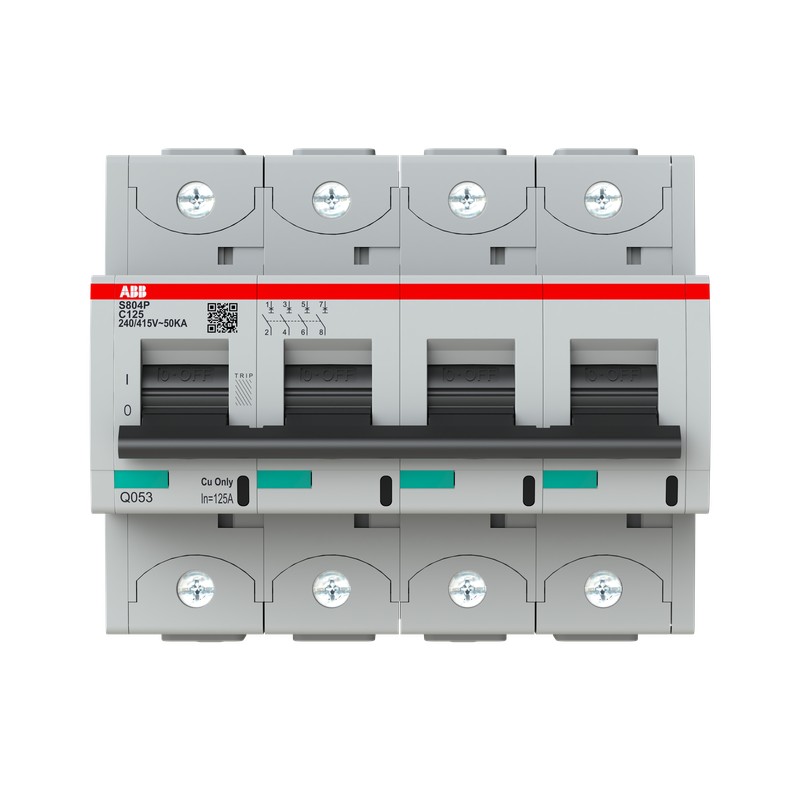

ABB 2CCG001237R0001 2CCG001237R0001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

2CCG001237R0001 ABB Int. aut. S804P-C125 4p 125A C 50kA

Riferimento: 2CCG001237R0001

Produttore: ABB

Descrizione:

Int. aut. S804P-C125 4p 125A C 50kA
S804P-C125 High Performance Circuit Breaker. C Characteristic. 50kA, 125A, 4P

Categorie:

  • disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
  • ABB > Industriale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 470,13 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
EcoSolutions Profile9AKK108471A1082
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 86.29 %
ABB Site Meeting Group Waste To Landfill TargetNo non-hazardous waste is sent to a landfill
End Of Life Disassembling Instructions9AKK108470A2575
Dichiarazione prodotto ambientale - EPD9AKK108470A1695
9AKK108470A1696
Dati tecnici
Potere di cortocircuito estremo nominale (Icu)(415 V AC) 50 kA
(440 V AC) 30 kA
(500 V AC) 10 kA
(690 V AC) 4.5 kA
(500 V DC) 30 kA
Potere di cortocircuito di servizio nominale (Ics)(240 / 415 V AC) 40 kA
Indicazione posizione contattoON / OFF / TRIP
Classe limitazione energia3
Numero di poli protetti4
Numero di poli4P
Coppia di serraggio3.5 N·m
Tipo di sgancioC
Siglatura attuatoreI / O
Cacciavite raccomandatoPozidriv 2
Accessories AvailableSì
Capacità di connessioneFlessibile 1...50 mm²
Rigid 1...70 mm²
Lunghezza di spelatura cavo19 mm
Electrical
Caratteristica di interventoC
Tensione nominale di funzionamentosecondo IEC 60898-1 400 V AC
secondo IEC 60947-2 690 V AC
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 690 V
Tensione di tenuta ad impulso (Uimp)6 kV
Tipo di tensione d'ingressoAC/DC
Corrente nominale (In)125 A
Potere nominale di cortocircuito(400 V AC) 15 kA
Frequenza (f)50/60 Hz
Frequenza nominale (f)50/60 Hz
Perdita di potenzaTotal 37.6 W
a Condizioni Operative Nominali per Polo 9.4 W
Categoria di sovratensioneIII
Material Compliance
Informazioni RoHS9AKK108468A0836
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20230505
REACH Declaration9AKK108470A9089
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20250313
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8Business to Business
Dati ambientali
Temperatura ambienteIn funzione -40 ... 70 °C
In magazzino -40 ... 70 °C
Temperatura di riferimento aria ambiente30 °C
Grado di protezioneIP20
Grado di inquinamento3
Dimensioni
Larghezza in numero di intervalli modulari6.5
Larghezza prodotto117.0 mm
Altezza prodotto95.0 mm
Profondità prodotto82.5 mm
Peso netto prodotto1005 g
Profondità integrata (t2)82.5 mm
Engineering
EPLAN Data9AAF605105_EPLAN
Ordinazione
Unità imballo livello 1box 1 pezzo (i)
Peso lordo imballo livello 11040 g
E-Number (Finland)3217371
E-Number (Norway)1629271
E-Number (Sweden)2101441
Certificati e dichiarazioni (numero del documento)
Certificato CB9AKK108468A1243
Certificato CCC9AKK108468A8539
Certificato CEBEC9AKK108468A1244
Dichiarazione di conformità - CE9AKK108468A0836
Declaration of Conformity - UKCA9AKK108468A0837
DNV GL Certificate2CCC413018D0201
Certificato ESTI9AKK108468A2302
Certificato KC9AKK108468A8755
Certificato LR9AKK108468A8541
Certificato RINA9AKK108469A1379
Certificato VDE9AKK108468A6941
Installation
Istruzioni e manuali2CCC413016M0008
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Posizione di montaggioAny
Download Piu' Usati
Scheda tecnica9AKK108468A9560
9AKK108468A9561
9AKK108468A9562
Classificazioni e standard esterni
ETIM 9EC000042 - Miniature circuit breaker (MCB)
ETIM 10EC000042 - Miniature circuit breaker (MCB)
UNSPSC39121603
eClassV11.0 : 27141901
Codice categoria granulare IDEA (IGCC)4899 >> Miniature circuit breaker (MCB) screw-in model
Codice classificazione oggettoF
Norme di riferimentoIEC/EN 60947-2
UL 1077

ETIM for 2CCG001237R0001 Disgiuntori, fusibili (EC000042)

Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica82.5 mm
Nome caratteristicacaratteristica di intervento (EF000889)
Valore caratteristicaC
Nome caratteristicanumero di poli (totale) (EF008618)
Valore caratteristica4
Nome caratteristicanumero di poli protetti (EF005548)
Valore caratteristica4
Nome caratteristicacorrente nominale (EF000227)
Valore caratteristica125 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica400 V
Nome caratteristicatensione di isolamento nominale Ui (EF001366)
Valore caratteristica690 V
Nome caratteristicaresistenza nominale a tensione ad impulso (Uimp) (EF011980)
Valore caratteristica6 kV
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaAC/DC
Nome caratteristicapotere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555)
Valore caratteristica15 kA
Nome caratteristicapotere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558)
Valore caratteristica50 kA
Nome caratteristicafrequenza (EF000416)
Valore caratteristica50 Hz
Nome caratteristicaclasse di limitazione energetica (EF002568)
Valore caratteristica3
Nome caratteristicamontaggio a incasso (EF007517)
Valore caratteristicaNo
Nome caratteristicaconduttore neutro a commutazione (EF005997)
Valore caratteristicaNo
Nome caratteristicacategoria di sovratensione (EF002569)
Valore caratteristica3
Nome caratteristicagrado di inquinamento (EF002570)
Valore caratteristica3
Nome caratteristicadispositivi supplementari possibili (EF008148)
Valore caratteristicaSì
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica6.5
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicatemperatura ambiente durante il funzionamento (EF007515)
Valore caratteristica-25 °C
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica1 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica1 mm²

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF MINIATURE CIRCUIT BREAKERS EN
37 Mbytes
