ABBAltri dispositivi modulari2CCG000972R0001 ABB E260-16-20 16A 2NA

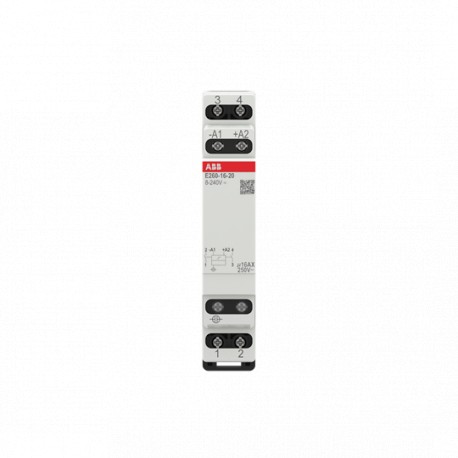

ABB 2CCG000972R0001 2CCG000972R0001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

2CCG000972R0001 ABB E260-16-20 16A 2NA

Riferimento: 2CCG000972R0001

Produttore: ABB

Descrizione:

E260-16-20 16A 2NA
E260-16-20 Electronic Latching Relay

Categorie:

  • apparecchi per montaggio su guida DIN/armadio > Relais di blocco
  • ABB > Altri dispositivi modulari

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 77,35 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati tecnici
Funzioneelectronic latching relay
Tensione nominale circuito di controllo (Uc)8 ... 240 V AC
Resistenza elettrica50000 ciclo (i)
Numero di contatti2
Coppia di serraggioControl Circuit 0.4 N·m
Circuito di Uscita 0.5 N·m
Impulse DurationMinimum 200 ms
Cacciavite raccomandatoPH1
Number of Batteries0
Lunghezza di spelatura cavoCircuito di Controllo 6 mm²
Circuito di Uscita 6.5 mm²
Switching NoiseDistance 1 m 55 dB
Electrical
Tensione nominale di alimentazione di controllo (Us)8 … 240 V AC
8 … 240 V DC
230 V AC
Corrente nominale (In)16 A
Frequenza nominale (f)50 … 60 Hz
Maximum Lamp LoadIncandescent 4000 W
Fluorescent (Electronic Ballast) 500 V·A
Perdita di potenza2.4 W
Numero di contatti NA2
Design
Materiale involucroMoulded
RAL NumberRAL 7035 - Grigio luce
ColoreLight grey
Material Compliance
Informazioni RoHS9AKK108469A0232
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20240530
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8Business To Consumer
Dati ambientali
Temperatura ambienteIn funzione -20 ... +55 °C
In magazzino -30 ... +70 °C
Grado di protezioneIP20
Grado di inquinamento2
Dimensioni
Larghezza prodotto17.6 mm
Altezza prodotto90 mm
Profondità prodotto64 mm
Peso netto prodotto0.081 kg
Diagramma dimensionale9AKK108469A0162
Ordinazione
Unità imballo livello 1box 1 pezzo (i)
Peso lordo imballo livello 10.1 kg
E-Number (Sweden)4002072
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE9AKK108469A0232
Declaration of Conformity - UKCA9AKK108469A0233
Certificato VDE9AKK108469A0230
Installation
Istruzioni e manuali9AKK108467A1173
Schema elettrico9AKK108469A0181
9AKK108469A0180
Tipo di montaggioDIN-Rail
Montaggio su barra DINTH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Download Piu' Usati
Scheda tecnica2CCC441020C0201
Classificazioni e standard esterni
ETIM 9EC000188 - Latching relay
ETIM 10EC000188 - Latching relay
eClassV11.0 : 27142306
Norme di riferimentoIEC 60669-1
IEC 60669-2-1
Standardization BodyVDE

ETIM for 2CCG000972R0001 Apparecchi per montaggio su guida DIN/a incasso (EC000188)

Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaaltro
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica2
Nome caratteristicacarico max. lampada a incandescenza (EF004952)
Valore caratteristica4000 W
