ABBIndustriale2CCF019049R0001 ABB Limitatore Interno S803HV-SCL100-SR

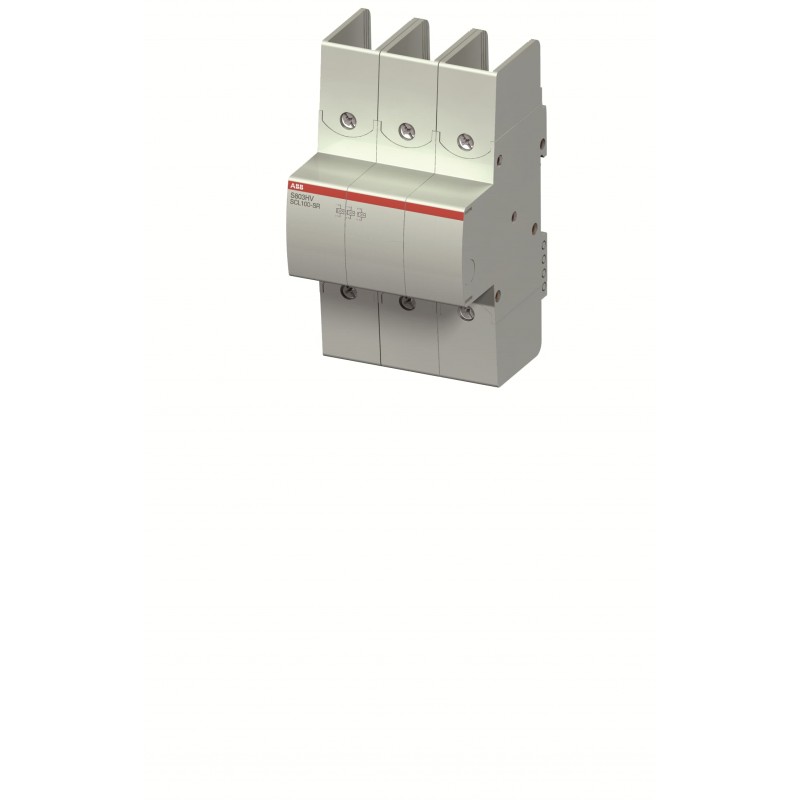

ABB 2CCF019049R0001 2CCF019049R0001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

2CCF019049R0001 ABB Limitatore Interno S803HV-SCL100-SR

Riferimento: 2CCF019049R0001

Produttore: ABB

Descrizione:

Limitatore Interno S803HV-SCL100-SR
S803HV-SCL100-SR

Categorie:

  • Apparecchi elettrici a bassa tensione > limitatore di corrente
  • ABB > Industriale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 787,14 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati tecnici
Idoneo perS800HV
Corrente nominale di funzionamento (Ie)100 A
Potere di cortocircuito di servizio nominale (Ics)(580 / 1000 V AC) 10 kA
Uscita potenza apparenteSecondary 100000 V·A
Numero di poli3P
Coppia di serraggio3.5 N·m
Cacciavite raccomandatoPozidriv 2
Capacità di connessioneFlessibile 1 ... 50 mm²
Stranded 1 ... 70 mm²
Tipo di morsettoScrew Terminals
Electrical
Tensione nominale di funzionamento580/1000 V AC
Tensione nominale di isolamento (Ui)1000 V AC
Tensione di tenuta ad impulso (Uimp)8 kV
Corrente nominale di cortocircuito condizionale (Inc)15 kA
Corrente nominale ininterrotta (Iu)100 A
Frequenza nominale (f)50...60 Hz
Perdita di potenzaTotal 23.4 W
a Condizioni Operative Nominali per Polo 7.8 W
Design
Materiale involucroClasse di isolamento I, RAL 7035
Material Compliance
Informazioni RoHS9AKK107680A3903
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20190320
REACH Declaration9AKK108470A9089
REACH InformationTrue - contains substances > 0.1 mass percentage
REACH Date20250313
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8Business to Business
Dati ambientali
Temperatura ambienteIn funzione -25 ... +60 °C
In magazzino -40 ... +70 °C
Grado di protezionesecondo IEC 60529 IP20
Informazioni ambientali2CCY413207D0203
Dimensioni
Larghezza prodotto81 mm
Altezza prodotto142 mm
Profondità prodotto82.5 mm
Peso netto prodotto770 g
Ordinazione
Unità imballo livello 1box 1 pezzo (i)
Peso lordo imballo livello 1810 g
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE2CCC413015D0601
Installation
Istruzioni e manuali9AKK106930A3418
Tipo di montaggioDIN-Rail
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Posizione di montaggioQualsiasi
Download Piu' Usati
Scheda tecnica2CCC413003C0208
Classificazioni e standard esterni
ETIM 9EC000239 - Current limiter
ETIM 10EC000239 - Current limiter
eClassV11.0 : 27370416
Codice classificazione oggettoF
Norme di riferimentoIEC/EN 60947-2

ETIM for 2CCF019049R0001 Apparecchi elettrici a bassa tensione (EC000239)

Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicabarra DIN
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica15 kA
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica100 A
Nome caratteristicalimitatore di corrente di corto circuito (EF007333)
Valore caratteristicaSì

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF MINIATURE CIRCUIT BREAKERS EN
37 Mbytes
