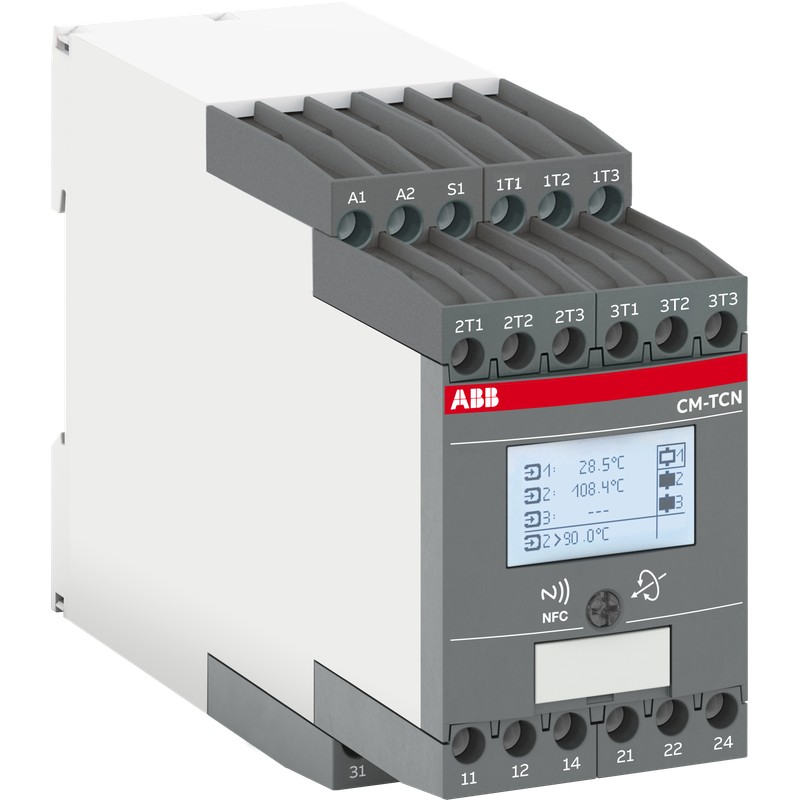

1SVR760740R0120 ABB 3 SENSORI Modbus-RTU Push-in
1SVR760740R0120
ABB
3 SENSORI Modbus-RTU Push-in
CM-TCN.012P Temp. monitoring relays LCD+NFC+RTU, -200..+850°C, 24-240VAC/DC
relè > Relè di monitoraggio temperatura
Relè elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 4013614552663 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC112286C0201 |
| Istruzioni e manuali | 1SVC750040M0000 |
| 2CDC112285M0201 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC159147_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Altezza prodotto | 85.6 mm |
| Profondità prodotto | 103.7 mm |
| Peso netto prodotto | 0.27 kg |
| Dati tecnici | |
| Funzione | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Intervallo di misura | -200 ... 850 °C |
| Tipo sensore | PT100 |
| PTC | |
| Bimetal Switch | |
| NTC | |
| PT1000 | |
| Tensione nominale di alimentazione di controllo (Us) | 24 ... 240 V AC/DC |
| Frequenza nominale (f) | Circuito di Alimentazione 50 Hz |
| Circuito di Alimentazione 60 Hz | |
| Circuito di Alimentazione DC Hz | |
| Uscita | 3x 1 C/O Contact, Configurable |
| Tipo di morsetto | Screwless Terminals |
| Corrente nominale di funzionamento AC-12 (Ie) | (230 V) 4 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (230 V) 3 A |
| Corrente nominale di funzionamento DC-12 (Ie) | (24 V) 4 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 2 A |
| Capacità di commutazione minima | 12 V |
| 100 mA | |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Misura / Circuito di Uscita 6 kV |
| Circuito di Uscita 1 / Circuito di Uscita 2 4 kV | |
| Circuito di Alimentazione / Circuito di Misura 6 kV | |
| Circuito di Alimentazione / Circuito di Uscita 6 kV | |
| Tensione nominale di isolamento (Ui) | Circuito di Misura / Circuito di Uscita 600 V |
| Circuito di Uscita 1 / Circuito di Uscita 2 300 V | |
| Circuito di Alimentazione / Circuito di Misura 600 V | |
| Circuito di Alimentazione / Circuito di Uscita 600 V | |
| Grado di protezione | Abitazione IP50 |
| Terminali IP20 | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Dispositivi di protezione da cortocircuito | Circuito di Uscita NC - Fusibili Tipo F 6 A |
| Circuito di Uscita NO - Fusibili Tipo F 10 A | |
| Durata elettrica | AC-12 100000 ciclo (i) |
| Durata meccanica | Nr. Operations 30000000 ciclo (i) |
| Capacità di connessione | Flexible with Ferrule 2x 0.5 ... 1.5 mm² |
| Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm² | |
| Flessibile 2x 0.5 ... 1.5 mm² | |
| Rigid 2x 0.5 ... 1.5 mm² | |
| Lunghezza di spelatura cavo | 8 mm |
| Posizione di montaggio | 1 ... 6 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito di Uscita 300 V AC |
| Contatto nominale UL/CSA | B300 |
| Sezioni dei cavi UL/CSA | Flessibile 2x 18-16 AWG |
| Rigid 2x 20-16 AWG | |
| Servizio pilota di elementi di contatto secondo UL508 | B300 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Dichiarazione prodotto ambientale - EPD | 1SAC200438H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | CQC2018010303056014 |
| Certificato CSA | UL-CA-L140448-41-22600202-1 |
| Declaration of Conformity - CCC | 2020980303000208 |
| Dichiarazione di conformità - CE | 1SVD981067-00 |
| Declaration of Conformity - UKCA | 1SVD981067-10 |
| EU Data Act Compliance Declaration | 1SFC100125C0341 |
| Certificato UL | UL-US-L140448-11-22600202-1 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 97 mm |
| Profondità imballo livello 1 | 52.5 mm |
| Altezza imballo livello 1 | 109 mm |
| Peso lordo imballo livello 1 | 0.299 kg |
| EAN imballo livello 1 | 4013614552663 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | B |
| ETIM 7 | EC001446 - apparecchio di monitoraggio temperatura |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| eClass | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| E-Number (Norway) | 4187799 |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| con morsetti amovibili (EF003340) | No |
| numero di circuiti di misura (EF003425) | 1 |
| salvataggio errori possibile (EF003423) | No |
| reset esterno possibile (EF003426) | No |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 2 |
| campo di misura della temperatura (EF009788) | -200 °C |
| larghezza (EF000008) | 45 mm |
| altezza (EF000040) | 85.6 mm |
| profondità (EF000049) | 103.7 mm |
