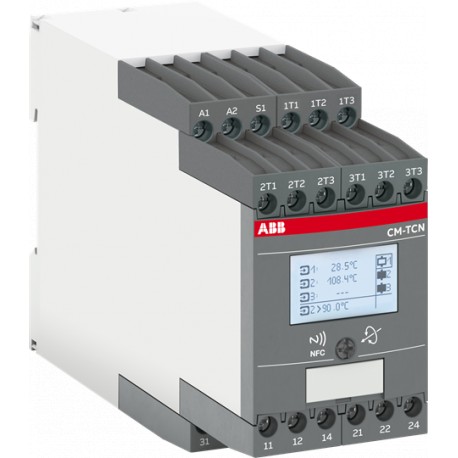

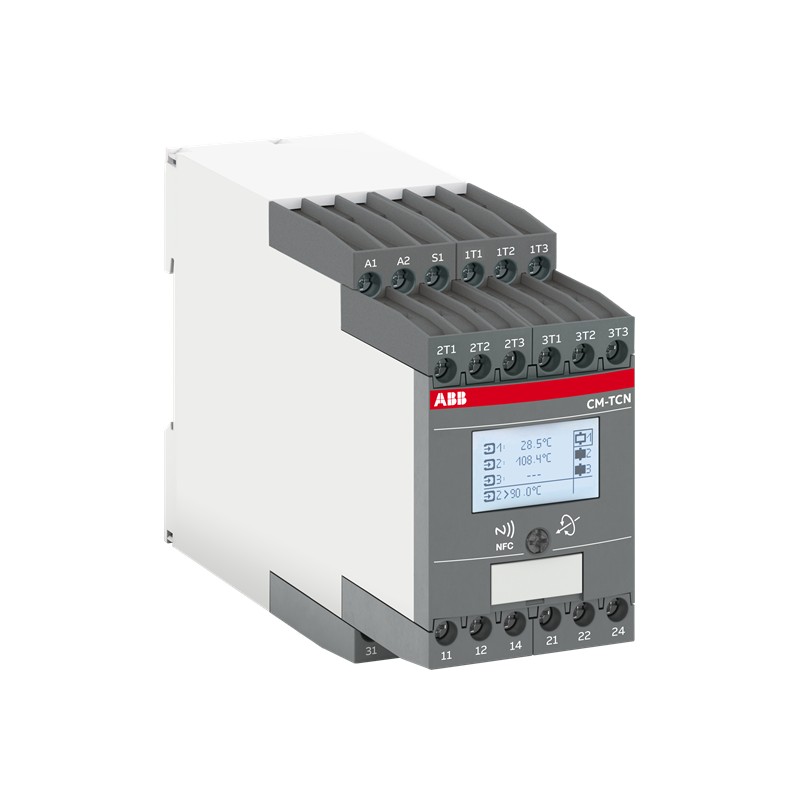

1SVR750740R0110 ABB RELÈ TEMPERATURA 3 SENSORI, -200ºC-850ºC
1SVR750740R0110
ABB
RELÈ TEMPERATURA 3 SENSORI, -200ºC-850ºC
SENSORI RELE DE TEMP 3, -200oC-850oC
CM-TCN.011S Temp. monitoring relays LCD+NFC, -200..+850°C, 24-240VAC/DC
relè > Relè di monitoraggio temperatura
Relè elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 4013614552519 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC112286C0201 |
| Istruzioni e manuali | 1SVC750040M0000 |
| 2CDC112285M0201 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC159147_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Altezza prodotto | 85.6 mm |
| Profondità prodotto | 103.7 mm |
| Peso netto prodotto | 0.265 kg |
| Dati tecnici | |
| Funzione | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Intervallo di misura | -200 ... 850 °C |
| Tipo sensore | PT100 |
| PTC | |
| Bimetal Switch | |
| NTC | |
| PT1000 | |
| Tensione nominale di alimentazione di controllo (Us) | 24 ... 240 V AC/DC |
| Frequenza nominale (f) | Circuito di Alimentazione 50 Hz |
| Circuito di Alimentazione 60 Hz | |
| Circuito di Alimentazione DC Hz | |
| Uscita | 3 x 1 c/o contacts, configurable |
| Tipo di morsetto | Screw Terminals |
| Corrente nominale di funzionamento AC-12 (Ie) | (230 V) 4 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (230 V) 3 A |
| Corrente nominale di funzionamento DC-12 (Ie) | (24 V) 4 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 2 A |
| Capacità di commutazione minima | 12 V |
| 100 mA | |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Misura / Circuito di Uscita 6 kV |
| Circuito di Uscita 1 / Circuito di Uscita 2 4 kV | |
| Circuito di Alimentazione / Circuito di Misura 6 kV | |
| Circuito di Alimentazione / Circuito di Uscita 6 kV | |
| Tensione nominale di isolamento (Ui) | Circuito di Misura / Circuito di Uscita 600 V |
| Circuito di Uscita 1 / Circuito di Uscita 2 300 V | |
| Circuito di Alimentazione / Circuito di Misura 600 V | |
| Circuito di Alimentazione / Circuito di Uscita 600 V | |
| Grado di protezione | Abitazione IP50 |
| Terminali IP20 | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Dispositivi di protezione da cortocircuito | Circuito di Uscita NC - Fusibili Tipo F 6 A |
| Circuito di Uscita NO - Fusibili Tipo F 10 A | |
| Durata elettrica | AC-12 100000 ciclo (i) |
| Durata meccanica | Nr. Operations 30000000 ciclo (i) |
| Capacità di connessione | Flexible with Ferrule 1x 0.5 ... 2.5 mm² |
| Flexible with Ferrule 2x 0.5 ... 1.5 mm² | |
| Flexible with Insulated Ferrule 1x 0.5 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm² | |
| Flessibile 1x 0.5 ... 2.5 mm² | |
| Flessibile 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 2.5 mm² | |
| Coppia di serraggio | 0.6 ... 0.8 N·m |
| Lunghezza di spelatura cavo | 8 mm |
| Cacciavite raccomandato | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posizione di montaggio | 1 ... 6 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito di Uscita 300 V AC |
| Contatto nominale UL/CSA | B300 |
| Sezioni dei cavi UL/CSA | Flessibile 1x 18-14 AWG |
| Flessibile 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-14 AWG | |
| Coppia di serraggio UL/CSA | 7.08 in·lb |
| Servizio pilota di elementi di contatto secondo UL508 | B300 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| SCIP | 9494b35d-fd64-486d-9382-8c6833858181 Germania (DE) |
| SCIP semplificato | f04f54e5-603b-4d97-be35-6c7ea2a58780 Germania (DE) |
| 325f9a0a-5047-43a5-93e2-cb28c47c4f58 Polania (PL) | |
| 209af901-abf0-4620-bf80-e1b52d96a899 Paesi Bassi (Olanda) (NL) | |
| c61fdec8-b067-41ca-904b-651d6b1a883d Estonia (EE) | |
| 479b5846-f7dd-4518-bc14-6ed46a37f3a4 Grecia (GR) | |
| 7a23c79b-4274-4f33-b1a9-b34bb8d270e0 Portogallo (PT) | |
| 4239644a-72ad-4d95-a591-ae7811e096a0 Svezia (SE) | |
| 2a4a67e6-4002-4800-8ab6-af093f60d7bb Polania (PL) | |
| 42b956b0-66c4-4b91-9999-90fe5a8f5be6 Norvegia (NO) | |
| af54c2c3-3c03-46e2-b7d6-7a8431a141e5 Finlandia (FI) | |
| 2ec22e04-edba-4435-b36b-f4a3e3565b33 Belgio (BE) | |
| 3c676d70-e541-4d7c-8482-bd695977c8ce Italia (IT) | |
| 87ee0e23-af7b-4a14-b89d-b3ebf399d837 Germania (DE) | |
| 7eee33af-2f09-49be-b234-8708f7faf592 Danimarca (DK) | |
| 308bc051-1c6e-4882-8cbb-16d2aae58a33 Germania (DE) | |
| b977e703-6732-4130-9399-8a347ea57a02 Croazia (HR) | |
| 8dadeab8-c361-4395-a13d-8ae01a355097 Repubblica Ceca (CZ) | |
| 981d9dce-0472-4f6a-bb2e-52b8b811eccf Ungheria (HU) | |
| 22ab003b-c8d6-4a09-bd5a-9a632dc4f13d Bulgaria (BG) | |
| 4edb9d7a-1a1a-40a7-a8f1-6f2439e19cba Spagna (ES) | |
| e4f9aaf5-f7c2-4b83-b311-e6e6c8b8a3ca Polania (PL) | |
| 324757bd-0410-4cf0-aee4-3d26ed8a2750 Francia (FR) | |
| 85a48b24-9915-4def-94cf-067315547dc1 Svezia (SE) | |
| 1bb58d38-3612-44d9-8b09-4709662b3fab Germania (DE) | |
| ee706f09-1aeb-4424-84a7-c44b34470b7b Francia (FR) | |
| 69cb3107-9814-4376-8bb7-36218c4ea70c Ungheria (HU) | |
| e4bbf51f-2b5a-492b-84d6-e6ca843b61f2 Belgio (BE) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sì |
| Dichiarazione prodotto ambientale - EPD | 1SAC200438H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | CQC2018010303056014 |
| Certificato CSA | UL-CA-L140448-41-22600202-2 |
| Declaration of Conformity - CCC | 2020980303000208 |
| Dichiarazione di conformità - CE | 1SVD981067-00 |
| Declaration of Conformity - UKCA | 1SVD981067-10 |
| Certificato UL | UL-US-L140448-11-22600202-2 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 97 mm |
| Profondità imballo livello 1 | 52.5 mm |
| Altezza imballo livello 1 | 109 mm |
| Peso lordo imballo livello 1 | 0.293 kg |
| EAN imballo livello 1 | 4013614552519 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | B |
| ETIM 7 | EC001446 - apparecchio di monitoraggio temperatura |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| eClass | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| E-Number (Finland) | 2712910 |
| E-Number (Norway) | 4187796 |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| con morsetti amovibili (EF003340) | No |
| numero di circuiti di misura (EF003425) | 1 |
| salvataggio errori possibile (EF003423) | No |
| reset esterno possibile (EF003426) | No |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 2 |
| campo di misura della temperatura (EF009788) | -200 °C |
| larghezza (EF000008) | 45 mm |
| altezza (EF000040) | 85.6 mm |
| profondità (EF000049) | 103.7 mm |
